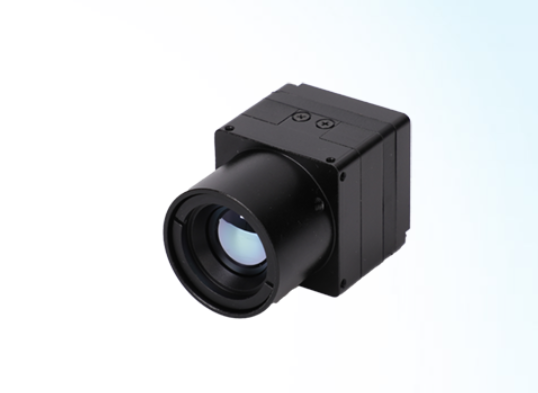

Dali technology 大立科技 SF641R 热像仪机芯模组

项目

SF641R

探测器性能

探测器类型

非制冷氧化钒（VOx）探测器

像素

640×512

像元间距

12μm

噪声等效温差

≤50mK

波长范围

8-14μm

镜头选项

无热化免调焦镜头

9mm、13mm、25mm、35mm

测温功能

测温范围

-20℃～+150℃、+100℃～+550℃

测温精度

±2℃或读数的±2%，取大值

测温模式

中心点、最高温/最低温，可移动点、区域测温、等温分析功能

测温校正参数

距离、湿度、发射率（可配置）

热像操作

亮度/增益调整

手动亮度/增益；自动亮度/手动增益；自动亮度/增益

图像增强

数字细节增强 DDE

极性变换

支持

电子变倍

1.0~8.0×

校正功能

手动校正，开机自动校正；

降噪功能

有

接口

接口内容

电源、模拟视频、16bit 数字视频、预留用户 IO

帧频

25Hz

模拟视频输出

1 路 PAL 或 1 路    NTSC 制式

数字视频输出

LVCMOS（16bit YUV422，支持 BT656）、USB Type-C（扩展板实现）

控制接口

UART(TTL    3.3V)

电源系统

外接电源

DC5V（4V～6V）

功耗

≤1W（不含扩展板）

环境参数

工作温度

-20℃～+60℃

存储温度

-45℃～+70℃

物理特性

重量

22g   （不含镜头）

尺寸（长×宽mm）

26×26   （不含镜头）
