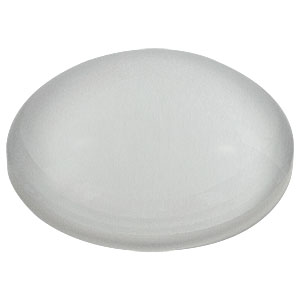

Thorlabs索雷博 LE5183 正弯月透镜

Thorlabs索雷博   LE5183   正弯月透镜

特性

• 真空级氟化钙基底
• Ø1/2英寸和Ø1英寸的版本可供选择
• 未镀膜的版本用于传输0.18-8.0 μm
• 焦距：20.0 mm至1000.0 mm

Thorlabs Ø1/2英寸和Ø1英寸的氟化钙(CaF₂)正弯月透镜，在0.18-8.0 μm的波长范围内都有很高的透过率，本页中介绍的是未镀膜的版本，也可以选择镀有2 - 5 μm增透膜的版本。

氟化钙常用于在红外和紫外光谱范围都需要高透过率的应用。它极高的激光损伤阈值使其在准分子激光环境很有用。这种材料具有较低的折射率，从180 nm至8.0 μm的使用范围内，折射率在1.35到1.51之间。氟化钙也有很好的化学惰性，和它类似的氟化钡、氟化镁、氟化锂相比，它也具有很高的硬度。

正弯月(凹凸)透镜的中间位置要比边缘位置厚，可以使光线发生会聚，它的设计目的是为了减少三级球面像差。当用它会聚准直光束时，凸面应该朝向光源以减少球差。它们常与其它透镜一起使用，可以减小焦距，从而增加数值孔径(数值孔径)。由于正弯月透镜凹面的曲率半径大于凸面的曲率半径，因此会成实像。

• 点击链接查看详细的基底规格。
• 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。

Click to Enlarge
Click Here for Raw Data

光学元件的总透过率(CaF₂基底，未镀膜)

下表给出了一些0.18 - 8.0微米波长范围的这些未涂覆光学系统的透过率近似理论值。点击这里查看这些波长范围内测量的透过率数据。
