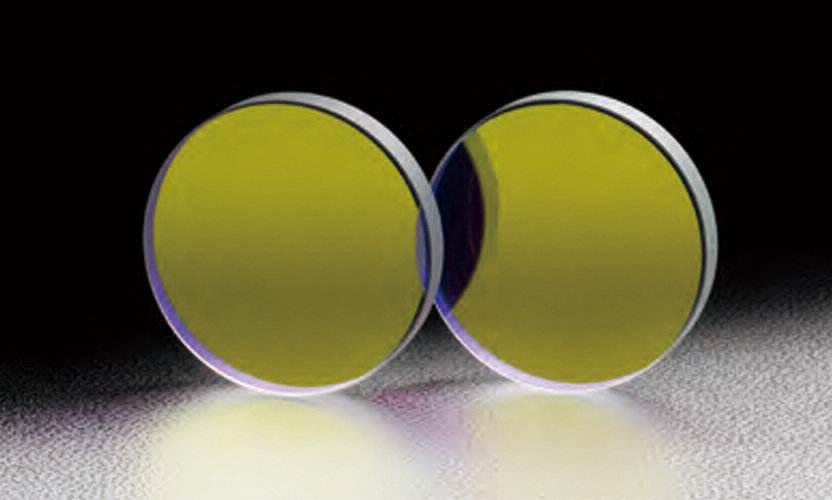

zolix卓立汉光 OBHS25.4-HR1064 谐波分离器

zolix卓立汉光    OBHS25.4-HR1064     谐波分离器

谐波分离器(Optical Beamsplitters：Harmonic Separators，也称高调波分离器，也有人将谐波分离器或二向色分束镜，称为“分光镜”或“滤光镜”) 是分束镜的一种，主要用于YAG 激光的基频和倍频或者多个倍频之间的分离。

1. OBHS系列谐波分离器
命名规则: OBHS直径-HR波长

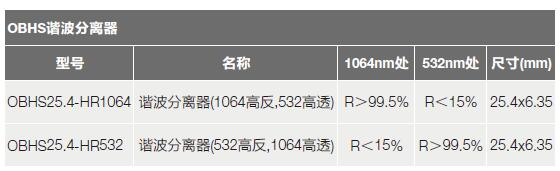

选型表：

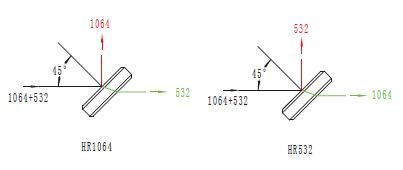

示意图：

2. 日本SIGMA KOKI谐波分离器

依据波长，分离或合成YAG激光（1064nm）与谐波转换后激光（355nm，532nm）时使用。备有不同反射率波长特性的３种类型。

· 由于使用多层电介质膜，膜系没有吸收，也可用于高能量密度的激光。

· 由于是平板型，也可用于大口径的激光。

· 具有99.5%的高反射率，可以分离反射波长和透过波长

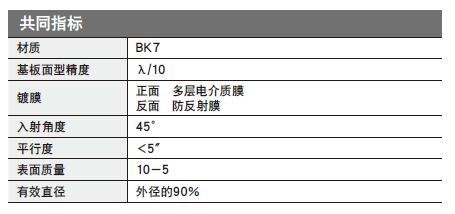

日本SIGMA KOKI谐波分离器共同指标

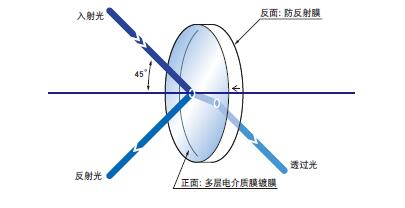

日本SIGMA KOKI谐波分离器功能说明图

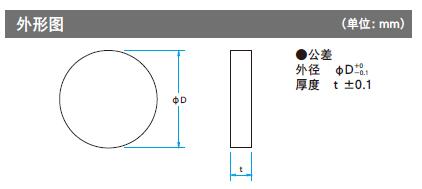

日本SIGMA KOKI谐波分离器外形图：

注意：

▶由于基板的折射率和厚度的作用，透过光的光路相对于入射光平行移动数mm。用于45°之外的入射角时，透过率，反射率波长特性会变化。

▶请把基板侧面的箭头符号指定的那面作为反射面使用。在反面一侧反射时，可能会产生光量损失或鬼影。

▶透过光中几乎不混有反射波长的光线，但反射光会混有透过波长的光线。（5%〜5%）

▶透过率的波长特性随激光的偏光方向变化。技术指标表示的是P偏光和S偏光的平均值。请在确认激光实际的偏光方向后使用这些元件。

▶技术指标的透过率是用P偏光和S偏光的平均值来表示的。

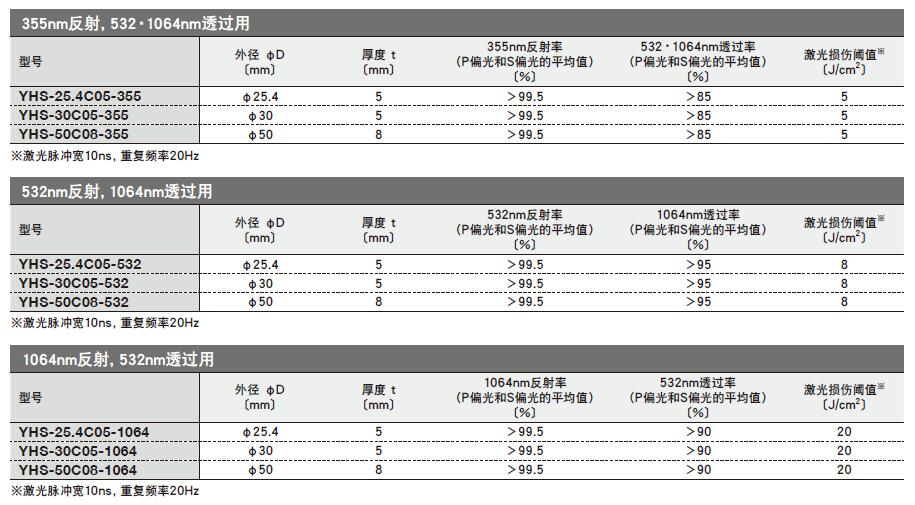

日本SIGMA KOKI谐波分离器选型表

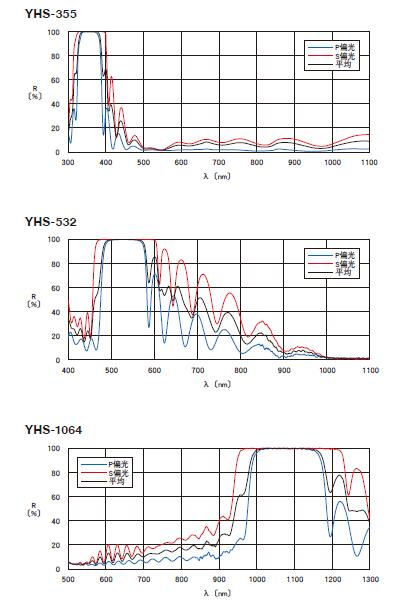

透过率波长特性（参考数据）
