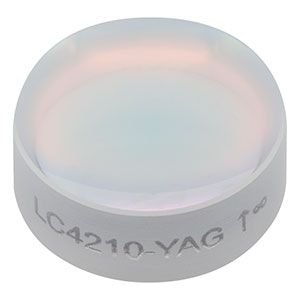

Thorlabs索雷博 LC4210-YAG 紫外熔融石英平凹球面透镜
特性
- 增透V形膜：中心波长为532 nm和1064 nm Nd:YAG激光谱线
- 非常适用于Nd:YAG激光器
- 焦距范围：-10.0 - -200.0 mm
- 材质：紫外级熔融石英
- 发散准直入射光
- 成虚像
Thorlabs提供紫外级熔融石英平凹透镜，包含Ø6 mm、Ø8 mm、Ø1/2英寸和Ø1英寸版本，且镀有532 / 1064 nm激光谱线增透V形膜，非常适用于脉冲输出高达7.5 J/cm2的常见高功率Nd:YAG激光器。紫外级熔融石英在深紫外波长范围具有高的透射率，同时在激光诱导下几乎没有荧光发射(经193 nm测试过)，因此非常适合从紫外到近红外的应用。此外，紫外级熔融石英比N-BK7玻璃具有更好的均匀性和更低的热膨胀系数。
平凹透镜具有负焦距，应用广泛，常用来发散准直的入射光束。在这种情况下，准直光束应该入射在曲面上，以最大程度地减小球面像差。这些透镜的侧面刻有无限符号、指向曲面的箭头和产品型号，以便识别。平凹透镜能成虚像，因此常用作伽利略扩束系统中的入射光学元件；这种透镜具有理想的发散性，然后使用胶合透镜重新准直光束。在光学系统中，研究人员会谨慎选择光学元件，使正透镜和负透镜引入的像差刚好抵消。还有人会用成对的透镜来增加会聚透镜的有效焦距。
V形膜:
V形膜是一种多层增透介质薄膜，在设计的入射角(AOI)范围内使用时，能够在很窄的波段实现很低的反射率。反射率最低的两侧，反射率急剧上升，呈现出"V"形(请看曲线图标签中的性能曲线)。与宽带增透膜相比，V形介质膜能在更窄的波长范围内达到更低的反射率。
平凹透镜上镀的增透膜特别适合于多个光学元件的应用。由于未镀膜的基底每个表面有约4％的反射率，添加增透膜能改善透过率，这在弱光领域应用中特别重要，可以防止与多次反射有关的不良影响(例如重影图像)。
这些透镜在镀膜波长下反射率小于0.25%，透过率高，非常适合Nd:YAG(32 / 1064 nm)激光器以及复杂光学系统中的透光应用。这些V形膜球面单透镜经久耐用，能够承受7.5 J/cm2(10 ns, 10 Hz)的输出，所以也很适合高功率应用。
决定使用平凹透镜还是双凹透镜来发散入射光时，如果绝对放大率小于0.2或者大于5，最好选用平凹透镜；如果介于这两个值之间，双凹透镜则更为合适。
这些透镜兼容Thorlabs的多种透镜安装座。
| Plano-Concave Lens Selection Guide | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Unmounted N-BK7 |
| ||||||||||||
| Mounted N-BK7 |
| ||||||||||||
| N-SF11 |
| ||||||||||||
| UV Fused Silica |
| ||||||||||||
| CaF2 |
| ||||||||||||
| ZnSe |
| ||||||||||||
也可以定制镀膜。
| Common Specifications | |
|---|---|
| Lens Shape | Plano / Concave |
| Substrate Material | UV-Grade Fused Silicaa |
| AR Coating Range | 532 / 1064 nm |
| Reflectance at 532 / 1064 nm (AOI = 0°)b | Rabs < 0.25% |
| Diameters Available | 6 mm, 8 mm, 1/2", and 1" |
| Diameter Tolerance | +0.0 mm / -0.1 mm |
| Thickness Tolerance | ±0.1 mm |
| Clear Aperture | >90% of Diameter |
| Design Wavelength | 587.6 nm |
| Index of Refraction (@ Design Wavelength) | 1.458 |
| Surface Quality | 20-10 Scratch-Dig |
| Surface Flatness (Plano Side) | ≤λ/2c |
| Spherical Surface Power (Concave Side)d | ≤3λ/2c |
| Surface Irregularity (Peak to Valley) | ≤λ/4c |
| Centration | ≤3 arcmin |
| Focal Length Tolerance | ±1% |
| Pulsed DamageThresholde | 7.5 J/cm2 (532 nm, 10 ns, 10 Hz, Ø0.362 mm) 7.5 J/cm2 (1064 nm, 10 ns, 10 Hz, Ø0.445 mm) |
- 点击链接获取基底的详细规格。
- 每个表面
- λ为633 nm
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
- 详情请参考损伤阈值标签。
图2.1是10 mm厚、未镀膜紫外熔融石英样品的透过率曲线图，包含表面反射。
对于需要在更大入射角使用的光学元件，请考虑订购针对45°入射角优化的定制镀膜；这些镀膜推荐用于从25°至52°的入射角。
*紫外熔融石英平凹透镜还有未镀膜或镀-UV(245 - 400 nm)、-A(350 - 700 nm)、-AB (400 - 1100 nm)、-B(650 - 1050 nm)、-C(1050 - 1700 nm)、-532或-1064 AR膜的版本。
Click to EnlargeClick Here for Raw Data
图2.1 图为入射光垂直入射到10 mm厚未镀膜紫外级熔融石英样品表面的透过率曲线图。请注意，这是实际测量的透过率结果，包含了表面反射。
V形膜
V形膜是一种多层增透介质薄膜，能够在很窄的波段实现很低的反射率。反射率最低的两侧，反射率急剧上升，呈现出"V"形，如下面的性能图所示。Thorlabs V形膜在镀膜波长下每个表面的最小反射率低于0.25%，适用于0°到20°的入射角(AOI)。相比宽带增透膜，在指定AOI下使用时，V形介质膜能在更窄的波长范围内达到更低的反射率。
Click to Enlarge
Click Here for Raw Data
图2.2 532 / 1064 nmV形膜反射率(AOI: 0 - 20°)
Click to EnlargeClick Here for Raw Data
图2.3 图2.2中阴影区域的放大图(460 - 600 nm)
Click to EnlargeClick Here for Raw Data
图2.4 图2.2中阴影区域的放大图(1000 - 1160 nm)
