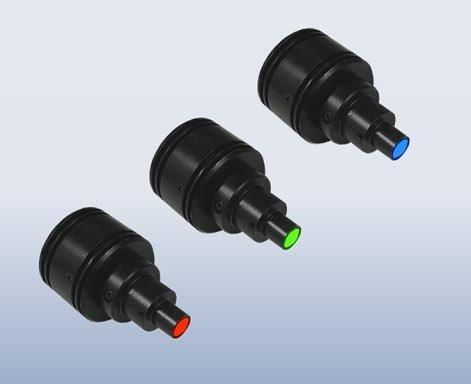

SHIMATEC 仕玛铁 V5BDP-88RLGB 点灯

红色（典型630nm）绿色（典型525nm）　蓝色（典型470nm） ※各波长切换时可点亮（2个波长以上的同时点亮是不允许的）

基本规格

材料

铝　

电缆长度

0.3米

电缆种类

机器人电缆　AWG22（6芯・外径尺寸5.6mm）

使用频道数

3ch

最大消费电力

(RL)2W　(G,B)1W

使用环境

温度0～40℃、湿度20～87％RH（无结露现象）

冷却方式

自然冷却

输入电压

DC5V　※必须将专用延长电缆和附带的电阻电缆连接在照明和电源之间

照明侧连接器

SMR-02V-B（日压制造）

极性

①红色用 1颗：+(芯线橙色)　2颗：-(芯线绿色)
②绿色用 1颗：+(芯线粉色)　　2颗：-(芯线蓝色黑点×1)
③蓝色用 1颗：+(芯线灰色)　　2颗：-(芯线蓝色黑点×2)

专用延长电缆
VSM2-○M(6S)-3

电缆长度	1～10米
电缆种类	机器人电缆　AWG22(6芯　外径尺寸5.6mm)
连接器	照明器側：SMP-02V-BC(日压制造)　/　电源侧：SMR-03V-B(日压制造)
照明侧极性	①红色用 1颗：+(芯线橙色)　2颗：-(芯线绿色) ②绿色用 1颗：+(芯线粉色)　　2颗：-(芯线蓝色黑点×1) ③蓝色用 1颗：+(芯线灰色)　　2颗：-(芯线蓝色黑点×2)
电源侧极性	①红色用 1号：NC 2号：+(芯线橙色) 3号：－(芯线绿色) ②绿色用 1号：NC 2号：+(芯线粉色) 3号：(芯线蓝色黑点×1) ③蓝色用 1号：NC 2号：+(芯线灰色) 3号：(芯线蓝色黑点×2)

附属品抵抗电缆
(各色用)

电缆长度	0.3米
电缆种类	机器人电缆　AWG22(2芯　外径尺寸4.7mm)
连接器	照明器侧：SMP-03V-BC(日压制造) 电源侧：SMR-03V-B(日压制造)
极性	1号针：NC 2号针：+(芯线粉色) 3号针：-(芯线蓝色)

质量

135克　

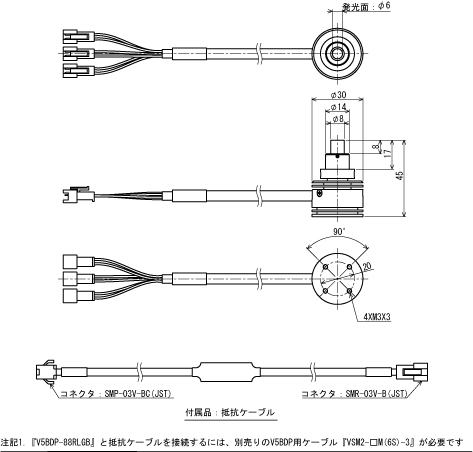

寸法	差込口尺寸φ8毫米　外尺寸φ30毫米　高度45毫米

种类	泛用类型	泛用外部制御类型	外部制御（旧タイプ）	高性能外部制御

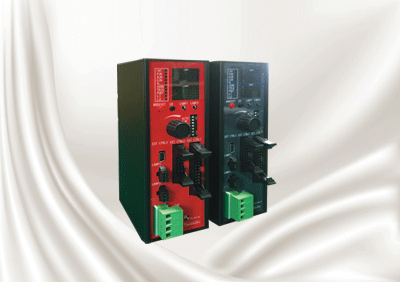

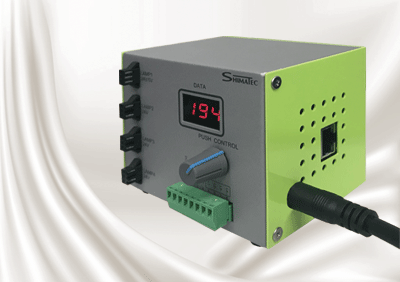

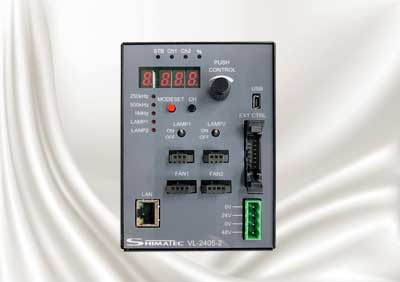

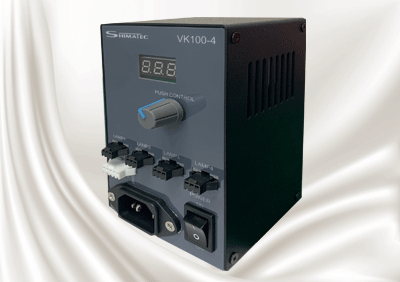

型式	VK100-4	VK3-2405-4 VK3-2405-4E	VS-24-2 VS-2405-2	VL-2405-2
照片
输入	AC100V输入类型	DC24V输入 AC适配器（100V输入）	DC24V输入类型	DC24V输入类型
基本功能	外部ON/OFF PWM:点灯频率120kHz	以太网外部ON/OFF PWM:点灯频率120kHz	串行通信并行通信模拟控制 USB PWM:点灯频率512kHz	以太网串行通信模拟控制 USB PWM:点灯频率1MHz
闪光灯	输入：×	输入：×	输入：×	〇闪光灯功能（过载）

■关于延长线

此产品在使用时需要V5BDP-88RLGB专用延长线。延长线的标准单位为1米，从1米到10米可供选择。（长度可调，如有需求请指示）
