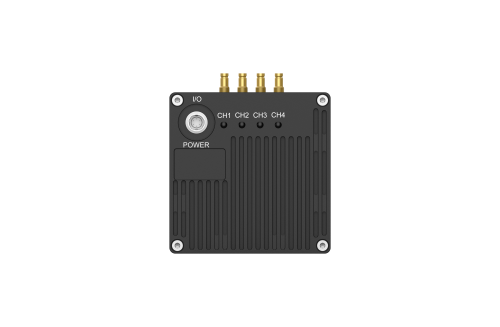

IRAYPLE 大华华睿 AX5A22MX340 面阵工业相机

IRAYPLE  大华华睿  AX5A22MX340  面阵工业相机

● CoaxPress使用CXP-6，理论带宽4 x 6.25Gbps

● 支持外部触发/自由运行等多种触发模式

● 支持逐点 FFC 等 ISP 功能

● 支持多种图像数据格式输出、ROI等功能

● 支持PoCXP供电和DC 24V外部供电

● 兼容CoaXPress协议和GenICam标准

● 符合CE、FCC、KC、RoHS认证

基本参数

• 传感器

  CMV12000

• 传感器类型

  22.5 mm × 16.9 mm CMOS

• 快门类型

  Global

• 分辨率

  4096 × 3072

• 帧率

  188 fps

• 位深

  10 bit

• 黑白/彩色

  黑白

• 像元

  5.5 μm × 5.5 μm

图像参数

• 像素

  12MP

• 信噪比

  41.3dB

• 动态范围

  60dB

• 图像格式

  Mono8/Mono10/Mono12

• ROI

  支持

• X翻转

  支持

• Y翻转

  支持

• 增益

  1~100

• 快门曝光

  50μS~5S

• 图像采集模式

  软件触发/硬件触发/自由运行

• SPC

  支持

性能参数

• 配置通道

  支持2组用户自定义配置保存

• 缓存

  2GB数据缓存

接口参数

• 接口

  CXP-6

• GPIO接口

  3路可配置输入输出接口

• 镜头接口

  M42 x 1

电源参数

• 供电方式

  通过6芯Hirose接口直流供电,电压范围DC24V

• 功耗

  24V≈15W

结构参数

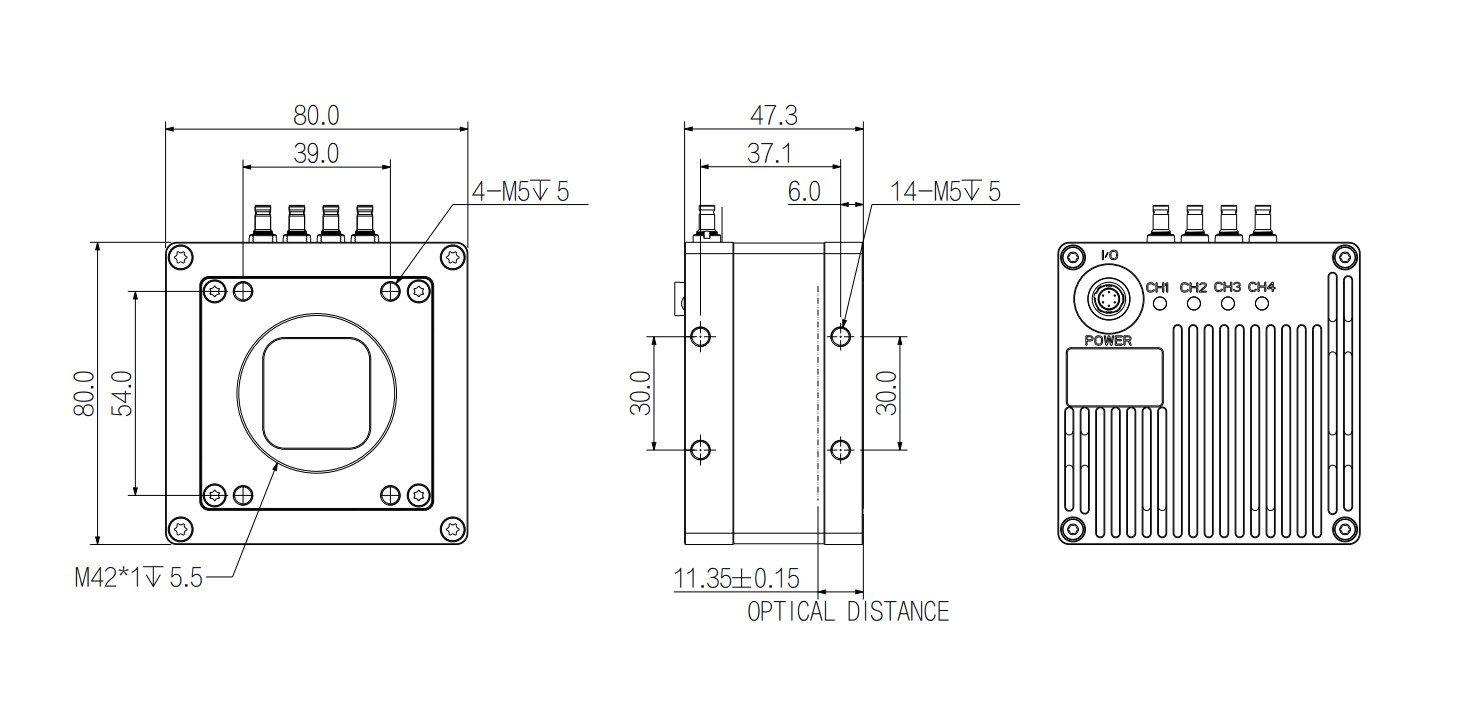

• 产品尺寸

  80mm*80mm*47mm(不含后壳接口)

• 净重

  720 g

环境参数

• 储存温度

  - 30℃~+80℃

• 工作温度

  - 30℃~+50℃
