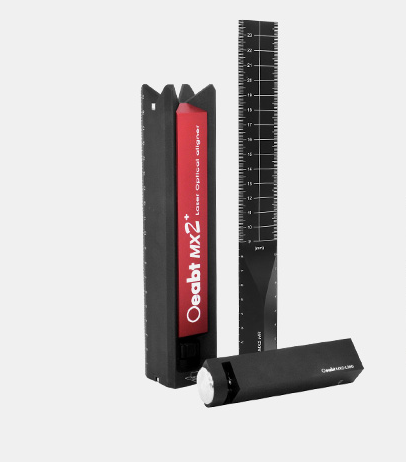

Oeabt 基座光学 MX2 激光准绳仪

产品说明

• 本仪器结构简单，功能丰富，可准确测量实验光路的光轴高度，支持自由空间、轨道系统与笼式系统光路；

• 校准单个光机组件的安装垂直度和平面坐标位置；

• 校准多个光机组件键的相互间平行度、垂直度及光路同轴度；

• 校准光学元件的安装俯仰角及偏摆角偏差；

• 支持搭建在两个或两个以上的隔振平台上的光路校正至同一光轴高度，并保持较高的光路同轴度；

• 配合专用高度尺，可精确测量任意光机组件的焦点高度；

• 仪器本体及激光器均带有精确刻度尺，光轴高度等测量数据可识读，记录和再现；

• 采用本仪器搭建光路无须按照固定顺序进行，即便在紧凑空间内，也可以随时增减，移动光机组件，并且不会造成光轴高度和光路同轴度的偏差；

• 激光器可在本体两侧的V型槽内进行调整，分别投射水平和垂直参照光线，并通过磁力吸附保持零组合间隙；

• 同时采用两台本仪器，可一次性校准光机组件的平面坐标位置和光轴高度；

• 仪器采用磁力底座和手拧螺丝两种固定方式，安装和使用极为简便，无须专业知识及经验；

MX2 360°激光准绳仪是一种可大幅提高光路搭建效率的工具和仪表，它利用了激光亮度高、发散性小，准直度高的特性，以360°发散的激光光线为参考准绳，实现多种辅助测量和光路校准功能。其结构和功能具备独创性，现已申请国家发明专利，专利受理号：202010734498X。
