zolix卓立汉光 GD-66 万向关节系统

zolix卓立汉光   GD-66   万向关节系统

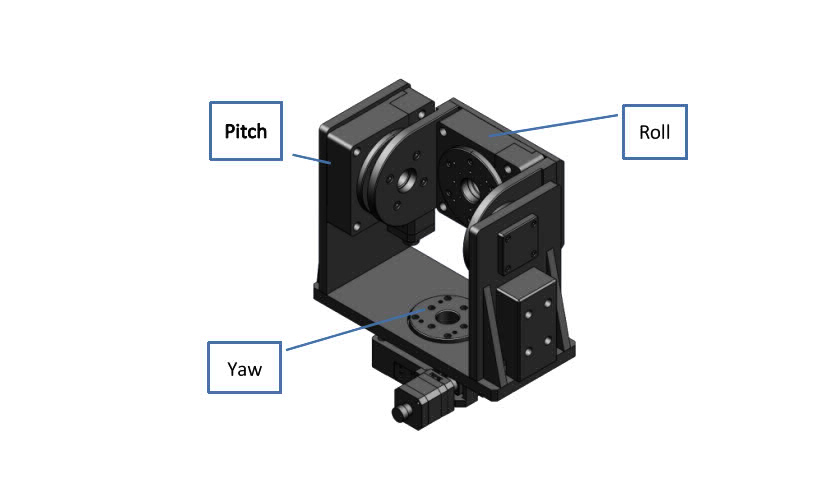

万向关节系统是指通过多个旋转关节，使得固定在顶层台面上的样品可以实现分别绕X 轴，Y 轴和Z 轴做旋转运动。如下图所表示：Roll 是围绕X轴旋转，也叫翻滚角度。Pitch 是围绕Y 轴旋转，也叫做俯仰角度。Yaw 是围绕Z 轴旋转，也叫偏航角即偏摆角度。

Gx 系列万向关节系统是卓立汉光为适应空间方位调节的高精度、高重复性和长寿命等情况专门设计的精密型电控关节系统。该系列产品主体材料采用硬质铝合金，表面黑色阳极氧化处理，外型美观。所有转台标配二相步进电机，也可根据用户要求进行定制。

Gx系列万向关节系统特点：

• 转台中心有中心孔可穿过电缆，可选配导电滑环完成无限制旋转运动

• 可增加外置传感器，实现任意区间限位

• 精磨不锈钢回转轴

• 模块化组装，便于维护更新

• 接受定制

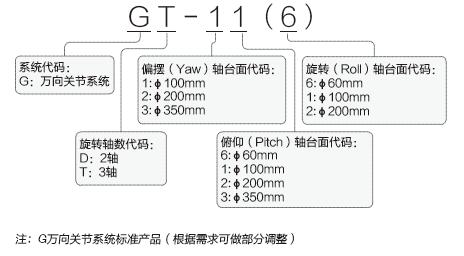

Gx系列万向关节系统命名规则：

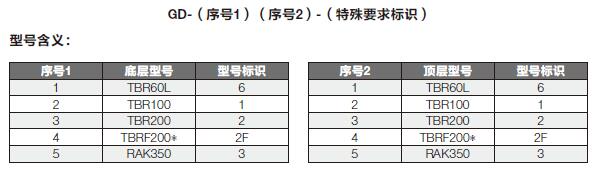

GD两轴万向关节系统非标型号命名

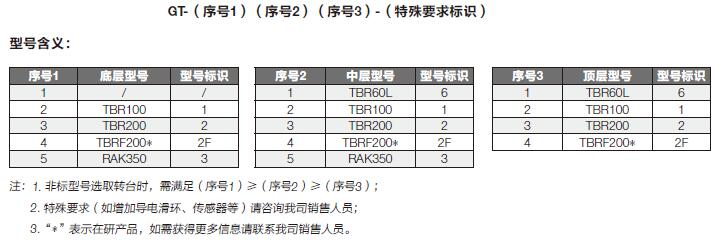

GT三轴万向关节系统非标型号命名

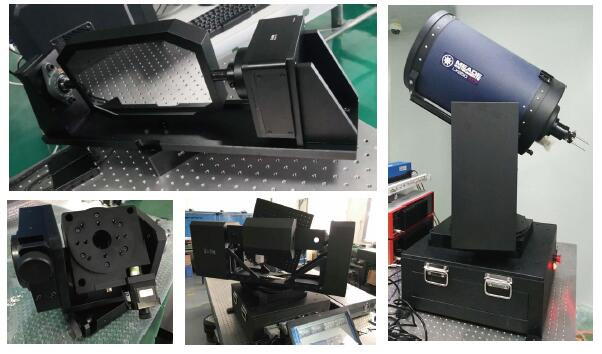

三轴万向关节系统
