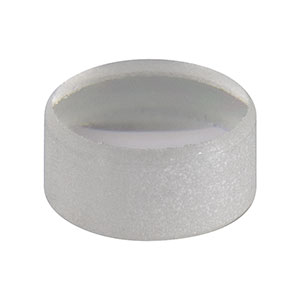

Thorlabs索雷博 LA2039-B 平凸球透镜
特性
- 材料：N-SF11
- 可选未镀膜或镀有三种宽带增透膜之一：
- 未镀膜：420 nm - 2.3 μm
- 镀A膜：350 - 700 nm
- 镀B膜：650 - 1050 nm
- 镀C膜：1050 - 1700 nm
- 具有比N-BK7更好的耐化学性
- 可选焦距4 mm、6 mm和9 mm
这些平凸透镜由符合RoHS标准的N-SF11玻璃制成。因为呈生物降解惰性，且对遇到的化学物质、碱和酸具有抵抗力，N-SF11最常用于恶劣环境。它们具有正焦距，可用于无限和有限共轭应用。
平凸透镜可以聚焦准直光束，或准直点光源的光。为了最大程度地减少球差，聚焦光束时，应该将准直光入射在透镜的曲面，而在准直光束时，则应该让点光源入射在平面。
每个透镜的焦距可以使用简化的厚透镜公式来计算：
f = R/(n-1),
其中，n是折射率，R是透镜表面的曲率半径。这些透镜由阿贝数为25.76的N-SF11制成；阿贝数是色散指标。
这些N-SF11平凸透镜可选三种增透膜(-A、-B或-C)之一，以减少从透镜每个表面反射的光量。更多镀膜信息请查看曲线标签。
Thorlabs提供小型光学元件安装转接件，可安装直径2 mm或3 mm的透镜。用环氧树脂将透镜固定在转接件后，可以将转接件和透镜安装在LMR05(/M)固定式透镜安装座或MLH05(/M)迷你系列固定式透镜安装座中。
| Common Specifications | |
|---|---|
| Lens Shape | Plano / Convex |
| Substrate Material | N-SF11a |
| Diameter Tolerance | +0.00 / -0.02 mm |
| Thickness Tolerance | ±0.03 mm |
| Focal Length Tolerance | ±1% |
| Design Wavelength | 587.6 nm |
| Index of Refraction @ 587.6 nm | 1.785 |
| Abbe Number | vd = 25.76 |
| Surface Quality | 60-40 Scratch-Dig |
| Surface Flatness (Plano Side) | λ/2 |
| Spherical Surface Power (Convex Side)b | 2λ |
| Surface Irregularity (Peak to Valley) | λ/2 |
| Centration | ≤5 arcmin |
| Clear Aperture | >90% of Diameter |
- 点击链接查看基底的详细规格。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
图2.1是N-SF11的透射率曲线图，N-SF11是符合RoHS标准的重火石玻璃，在420 nm至2.3 µm的范围内透射。总透过率使用10 mm厚的未镀膜样品测量，且包含表面反射。这些未镀膜N-SF11平凸透镜可选未镀膜或镀以下宽带增透膜：350 - 700 nm(型号后缀为-A)、650 - 1050 nm(型号后缀为-B)、或1050 - 1700 nm(型号后缀为-C)。
这些高性能的多层增透膜在指定波长范围内的平均反射率低于0.5%(每个表面)。宽带镀膜的典型吸收率为0.25%，这没有反映在反射率曲线中。
Click Here for Raw Data
图2.1：这是N-SF11(符合RoHS的重火石玻璃)的透射率曲线。
Click Here for Raw Data
图2.2：蓝色阴影区域表示最佳性能所在的350 - 700 nm波长范围。
图2.3：蓝色阴影区域表示最佳性能所在的650 - 1050 nm波长范围。
Click to EnlargeClick Here for Raw Data
图2.4：蓝色阴影区域表示最佳性能所在的1050 - 1700 nm波长范围。
图2.5：Thorlabs标准宽带增透膜(8° AOI)的反射率曲线图。
