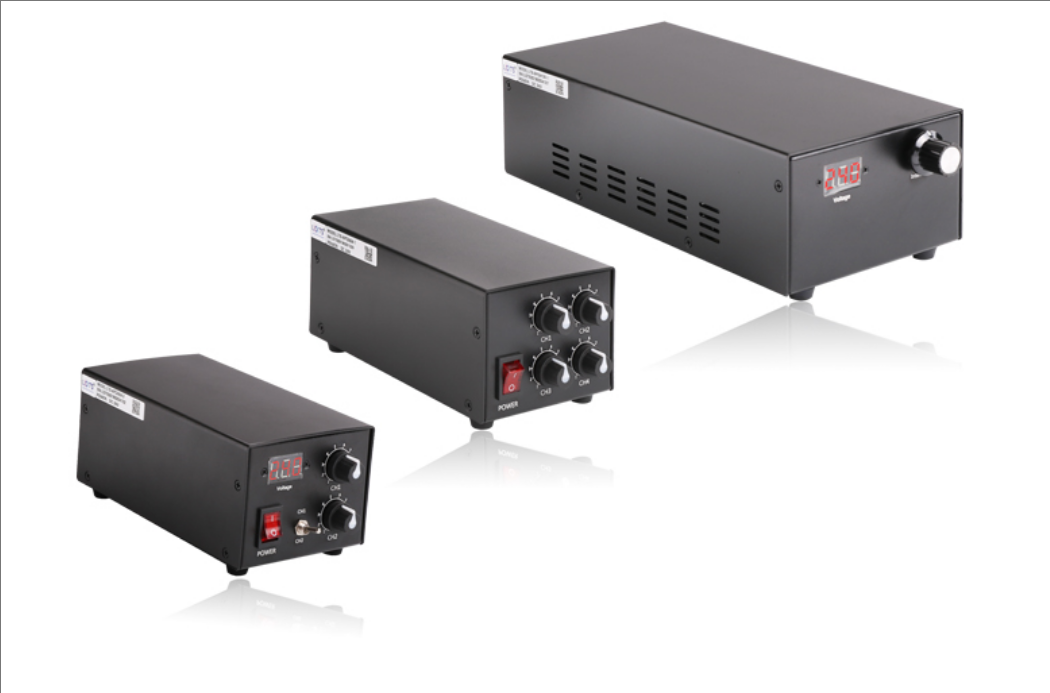

LOTS乐视 LTS-APC2424-1M 迷你型模拟控制器
控制器特点
1、亮度无级控制；
2、结构简单，稳定性好；
3、具有短路保护功能；
4、具有外部触发及触发反转功能；
5、具有电压显示功能。
控制器参数
型号 | LTSAPC2424 -1/2/4 | LTS-APC2460 -1/2 | LTS-APC24120 -1 | LTS-APC24400 -1 | LTS-APC48600 -1 | LTS-APC2424 -1M/2M |
通道数 | 1、2、4路 | 1、2路 | 1路 | 1路 | 1路 | 1、2路 |
单路输出电流 | *大1A | *大2.5A | *大5A | *大17.5A | *大12.5A | *大1A |
输入电压 | 100-240V | 170-260V | 100-240V | |||
外部触发输入电压 | 0-1.5V | 5-24V | 无触发功能 | |||
触发延时时间 | ＜80us | 无触发功能 | ||||
外部触发频率 | ＜1/T | 无触发功能 | ||||
亮度调节方式 | 控制电压改变 | |||||
亮度调节级别 | 无级调节 | |||||
驱动方式 | 恒定电压 | |||||
1.电位器调节功能
顺时针调节输出电压变大；逆时针调节输出电压变小。
2.数码管显示内容
数码管显示的是输出电压的值，**到0.1（即带一位小数）。
3.控制器接线
步骤1：将光源与控制器光源接口连接（见操作面板说明）
步骤2：如需进行外部触发，请将外部信号源与控制器触发接口连接，‘+’对应正极，‘-’ 对应负极。（见操作面板说明）
步骤3：接入电源（AC 220V），把红色开关按钮‘—’按下，‘O’凸起，指示灯亮，表示已通电。
外部触发说明
控制器的触发有正触发和负触发两种方式，通过钮子开关设定（见操作面板说明），客户可以根据实际情况灵活选择触发模式。
正触发：（即无触发接入时常亮）
| 触发信号输入情况 | 悬空或高电平5V-24V | 短接或低电平0V-1.5V |
| 外接光源响应情况 | 光源亮 | 光源灭 |
负触发：（即无触发接入时常灭）
| 触发信号输入情况 | 悬空或高电平5V-24V | 短接或低电平0V-1.5V |
| 外接光源响应情况 | 光源灭 | 光源亮 |
控制器通过钮子开关可以先设定触发方式（设置方法，请参照操作面板）：
钮子开关向上为正触发，触发接口短接或接入低电平（0-1.5V）时输出关闭，撤掉触发信号或者触发信号电平变为（5-24V）时输出打开；
钮子开关向下为负触发，触发接口短接或接入低电平（0-1.5V）时输出打开，撤掉触发信号或者触发信号电平变为（5-24V）时输出关闭。
控制器型号
类型 | 型号 | 电压 | 功率 | 通道数 | 备注 |
小功率模拟控制器 | LTS-APC2424-1 | 24V | 24W | 1 | 具备外触发功能，常亮/常灭模式可选 |
| LTS-APC2424-2 | 24V | 24W | 2 | ||
LTS-APC2424-4 | 24V | 24W | 4 | 带触发，不带显示 | |
;功率模拟控制器 | LTS-APC2460-1 | 24V | 60W | 1 | 不带外触发功能 |
LTS-APC2460-2 | 24V | 60W | 2 | ||
LTS-APC2460-1S | 24V | 60W | 1 | 具备外触发功能 | |
LTS-APC2460-2S | 24V | 60W | 2 | ||
LTS-APC24120-1S | 24V | 120W | 1 | ||
LTS-APC24120-1 | 24V | 120W | 1 | 带显示，不带触发 | |
大功率模拟控制器 | LTS-APC24400-1 | 24V | 400W | 1 | |
LTS-APC48600-1 | 48V | 600W | 1 | 带显示，带触发 | |
迷你型模拟控制器 | LTS-APC2424-1M | 24V | 24W | 1 | 不带外触发功能 |
LTS-APC2424-2M | 24V | 24W | 2 |
