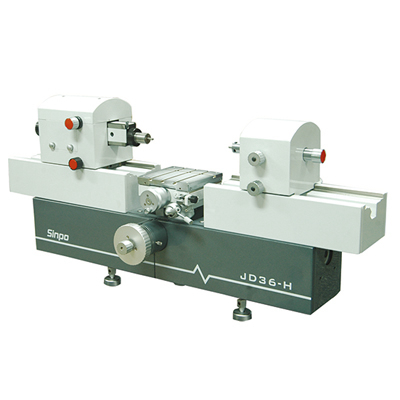

Sinpo新天 JD36H 高精度万能测长仪 端度仪器
特点
基座选用优质铸铁，经长期自然时效处理，稳定性好。
测量主轴采用优化方形设计，确保测量时运动性能的稳定性。
拥有多种功能强大的附件可选，能满足不同测量要求。
光栅照明系统采用低电压、小电流、体积小、寿命长的红外发光器件做光源。
仪器采用了高精密测量系统，符合阿贝原理，测量精度高。
JD36-H采用进口光栅系统及进口细分硬卡，细分精度高，稳定可靠。
JD36-H的软件功能强大，可对示值误差和温度造成的测量误差进行修正，且带有自动判别拐点功能。
技术参数
测量范围（mm）：外尺寸：绝对测量0～100，相对测量0～750
内尺寸：使用小测钩（最大伸入深度12，最大壁厚50）为10～480
使用大测钩（最大伸入深度50，最大壁厚85）为30～450
使用电测装置测量：用电测测钩为1～60，用万测钩时为14～112
测量力：0.1μ
仪器准确度（20C±0.2C情况下）：
型号 | 外尺寸测量时 | 内尺寸测量时 |
JD36 | 0.3 μm | 0.7μm |
JD36-H | 0.2μm | 0.6μm |
内螺纹中径测量：
使用小测钩时（小径为13～30）
使用大测钩时（小径为31～2×（70-壁厚）），螺距：0.5～6
外螺纹中径测量（mm）:最大至200，螺距1~6
测量力（N）：0、1.5、2.5
仪器示值变动性:
型号 | 外尺寸测量时 | 内尺寸测量时 |
JD36 | 2σ≤0.2μm | 2σ≤0.4μm |
JD36-H | 2σ≤0.1μm | 2σ≤0.3μm |
万能工作台：安装面积（mm）约160×160
高度调节范围（0～100）mm，横向行程：25 mm
绕Y轴倾斜：±3°，工作台转动：±4°
工作台承重：10kg
测帽内径配合尺寸：φ6H7
测帽杆与测帽内径配合的外径尺寸：φ6g6
仪器使用环境：室温20℃±0.5℃，相对湿度≤60%RH
仪器质量：170kg
仪器外形尺寸（mm）:长1060X宽390X高450
