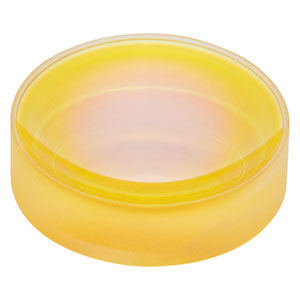

Thorlabs索雷博 LC5269-E1 氟化钙平凹球面透镜

LC5269-E1 - 平凹透镜，氟化钙，Ø1英寸，f = -40.0 mm，增透膜：2 - 5 µm

详情

特性

真空级氟化钙基底
提供Ø1/2英寸和Ø1英寸版本
宽带增透膜，用于2 - 5 μm范围
焦距范围从-18.0 mm到-500.0 mm

Thorlabs的Ø1/2英寸和Ø1英寸氟化钙(CaF₂)平凹透镜在两个表面都镀有针对2 - 5 μm波长优化的增透膜，显著减少了基底表面的反射率，在整个增透膜范围的平均透过率都超过了94%。详情请见曲线标签。

Optic Cleaning Tutorial

氟化钙常用于在红外和紫外光谱范围都需要高透过率的应用。这种材料具有较低的折射率，在180 nm到8.0 μm的使用范围内折射率从1.35到1.51变化。氟化钙也有很好的化学惰性，和氟化钡，氟化镁和氟化锂相比，它具有很高的硬度。

和所有的平凹透镜一样，这些透镜的焦距是负数，可以用于发散平行光束；在这种情况下，透镜的曲面应该正对光源，从而使球差最小化。此外，这种透镜也可以用来补偿光学系统中由其它透镜产生的球差。

透镜颜色可能会有差异
由于镀膜工艺，本页中的透镜颜色可能会有所差异。所有透镜均符合或超过所列规格。

每种透镜的规格请参看表G1.1和G2.1。还提供这些透镜的未镀膜版本。

Common Specifications
Substrate Material	Vacuum-Grade Calcium Fluoride^a
AR Coating Range	2 - 5 µm
Reflectance over Coating Range^b	Avg < 1.25%, Abs < 3.0%
Transmission over Coating Range^b	Avg >94%, Abs >90%
Diameters Available	1/2" or 1"
Diameter Tolerance	+0.0/-0.1 mm
Thickness Tolerance	±0.1 mm
Focal Length Tolerance	±1%
Surface Quality	40-20 Scratch-Dig
Surface Flatness (Plano Side)^c	λ/2
Spherical Surface Power (Concave Side)^c,d	3λ/2
Surface Irregularity (Peak to Valley)^c	λ/2
Centration	< 3 arcmin
Clear Aperture	>90% of Diameter
Design Wavelength	588 nm

点击链接查看详细的基底规格。
0° AOI。
λ = 633 nm。
类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度。此参数也常称为曲面拟合。

2 - 5 µm增透膜曲线图

CaF2 -E Reflectance Click to Enlarge
Click Here for Raw Data
图2.1 上图为0° AOI下镀E1增透膜的CaF₂基底测量反射率和波长之间的函数关系图。2-5 μm内的平均反射率小于1.25%。蓝色阴影区域表示增透膜优化的波段。此区域外的性能不能保证且因批次不同而差异较大。就扩展的波长范围，以上excel文件提供了镀膜的曲线数据。

CaF2 Transmission 3 to 5 micron antireflective coating Click to Enlarge
Click Here for Raw Data
图2.2 上图为0° AOI下镀E1增透膜的5 mm CaF₂基底测量透过率和波长之间的函数关系图。蓝色阴影区域表示增透膜优化的波段。此区域外的性能不能保证，且因批次不同而差异较大。就扩展的波长范围，以上excel文件提供了镀膜的曲线数据。
