Thorlabs索雷博紫外熔融石英平凸球透镜

详情

特性

提供Ø1/2英寸、Ø1英寸、Ø2英寸和Ø75 mm透镜，带SM螺纹安装座
增透膜波长范围：400 - 1100 nm
由紫外级熔融石英制成
可选焦距：20 - 1000 mm

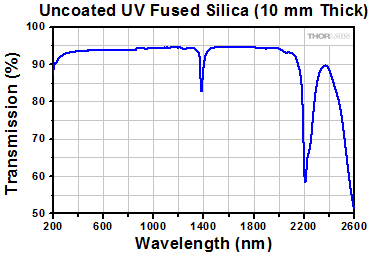

这些紫外级熔融石英(UVFS)平凸透镜可选Ø1/2英寸、Ø1英寸、Ø2英寸和Ø75 mm尺寸，安装在SM螺纹外壳内，透镜的两个表面镀400 - 1100 nm增透膜。UVFS在深紫外波段具有很高的透过率，并且几乎不产生激光诱导荧光(测量波长193 nm)，这使其特别适合紫外到近红外波段的应用。另外，与N-BK7相比，紫外级熔融石英具有更好的均匀性和更低的热膨胀系数。

这些平凸透镜上镀的增透膜特别适合多个光学元件的应用。由于未镀膜的基底每个表面约有4％的反射率，增透膜提高了透过率，这在弱光应用中尤为重要，可防止多重反射的不良影响(如重影)。

平凸透镜具有正焦距，是应用最广泛的透镜元件。它们一般用于聚焦准直入射光；在这种情况下，为了尽量减小球差，准直光束应入射到透镜的曲面。当成像质量不那么重要时，平凸透镜也可以作为消色差双胶合透镜的替代品。

Lens Tutorial

虽然平凸透镜和双凸透镜都可以会聚准直光，但在选择时，如果想要获得低于0.2或者大于5的绝对放大倍率，通常倾向于选平凸透镜。当需要的放大率介于0.2和5之间时，使用双凸透镜比较适合。

Optic Cleaning Tutorial

Optical Coatings and Substrates

UVFS平面凸透镜选型指南
未安装的镜片	安装式镜头
无涂层	未涂层的
紫外线涂层（245 - 400 纳米）	UV涂层（245 - 400纳米）
涂层（350 - 700 纳米）	涂层（350 - 700 纳米）
-AB涂层（400 - 1100纳米）	AB涂层（400-1100纳米）
T1纹理表面（400 - 1100纳米）	T1纹理表面（400 - 1100纳米）
-B涂层（650 - 1050纳米）	-B涂层（650 - 1050纳米）
C涂层（1050 - 1700 纳米）	C涂层（1050 - 1700纳米）
-405 V-镀膜（405 纳米）	-
-532 镀膜（532 纳米）	-
YAG 增透膜（532/1064 纳米）	YAG 增透膜（532/1064 纳米）
-1064 纳米增透膜（1064 纳米）	-
-1550 纳米增透膜（1550 纳米）	-

提供定制镀膜。

通用规范
镜片形状		平凸
衬底材料		紫外级熔融石英^a
AR镀膜范围		400 - 1100 纳米（-AB 镀膜）
涂层反射率 0°入射角下的范围（平均值）		< 1.0%
直径可选		Ø1/2" 螺纹（SM05-Threaded，0.535"-40）安装座 SM1-螺纹接口（1.035"-40）中的"Ø1 SM2-螺纹（2.035"-40）接口中的Ø2 SM3螺纹（3.035"-40）安装座，直径75毫米
光学直径公差		+0.0 毫米 / -0.1 毫米
光学厚度公差		±0.1毫米
清晰孔径		直径1/2英寸透镜：直径>11.0毫米镜头：>直径22.9毫米 Ø2" 镜头：>Ø45.7 毫米 Ø75毫米镜头：>Ø67.5毫米
设计波长		587.6纳米
折射率（@ 588 纳米）		1.460
表面质量		40-20划痕-麻点
表面平整度普莱诺侧^b		半波长
球面屈光度凸面^b,c		3倍波长除以2
表面不平整峰谷值^b		四分之一波长
集中化		3角分
焦距公差		±1%
损害阈值^c		7.5 焦耳/平方厘米²（532纳米，10纳秒，10赫兹，直径0.362毫米） 7.5 焦耳/平方厘米²（1064 纳米，10 纳秒，10 赫兹，直径 0.445 毫米）

点击链接查看详细的基底规格
波长λ = 633纳米
类似于平面光学元件的表面平整度，球面光圈数(surface power)为球面光学元件的表面相对校准基准的偏差。此参数也常称为曲面拟合。
详情请参考损伤阈值标签。

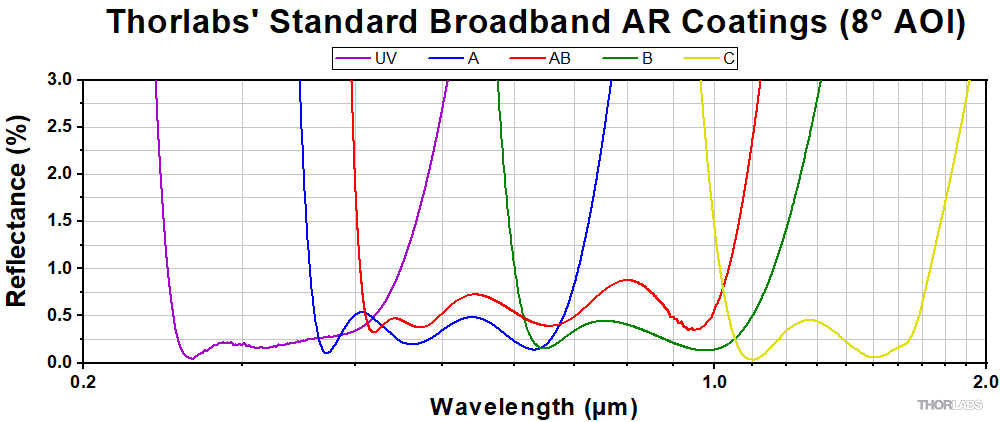

图2.2为本页所售透镜所镀-AB膜的详细增透膜曲线。这种高性能的多层增透膜在指定波长范围上平均反射率小于1.0%(每个表面)，入射角(AOI)在0°和30°之间时具有良好性能。对于需要以更大入射角使用的光学元件，可考虑订购针对45°入射角度优化的定制镀膜；这种定制镀膜建议在25°至52°入射角度下使用。
