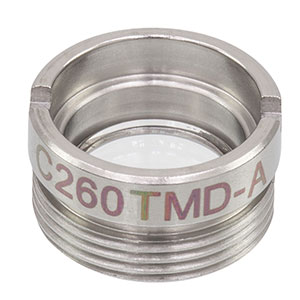

Thorlabs索雷博 C260TMD-A 模压玻璃非球面透镜

C260TMD-A - 非球面透镜，f=15.3 mm，NA=0.16，WD = 12.4 mm，已安装，增透膜：350-700 nm

详情

特性

模压玻璃非球面透镜，设计用于无穷放大率
聚焦或准直光，不会引入球差
可选未安装或预安装在刻有型号的无磁303不锈钢透镜盒中版本
宽带AR膜，波长范围为350 - 700 nm

非球面透镜在聚焦或者准直光时不会在透射波前中引入球差。对于单色光源而言，球差往往会限制单个球面透镜在聚焦或者准直光时达到衍射极限性能。因此，非球面透镜经常是许多应用中的最佳单品。这些应用包括对光纤或激光二极管的输出光进行准直、将光耦合到光纤中、空间滤波或者将光束成像在探测器上。

本页所有的模压玻璃透镜在其两面都镀有增透膜，适用于350 - 700 nm。增透膜选项见表1.1。

这些模压玻璃透镜可选未安装或预先安装在303无磁不锈钢外壳中的版本，且外壳上刻有方便识别的产品型号。这些已安装的非球面透镜带有公制螺纹，方便集成到光学装置或者OEM应用中。已安装的非球面透镜通过非球面透镜转接件能够直接兼容我们的SM1螺纹(1.035"-40)透镜套管。它们与显微物镜转接件延伸套管组合使用时，能够直接替换多元件显微镜物镜。

本页出售的一些透镜设计用于准直激光二极管。如下表所示，兼容这些透镜的激光窗口片厚度已被列出。在这些情况下，这些透镜的数值孔径(NA)、工作距离(WD)和波前误差是在有指定厚度的激光窗口片(不包含)的条件下定义的。

如果使用未安装的非球面透镜来准直点光源或者激光二极管发出的光时，应将曲率半径较大的一面(即更平坦的一面)朝向点光源或者激光二极管。如果使用已安装的非球面透镜准直光束，则将外壳上带有外螺纹的一侧朝向光源。

我们使用多种光学玻璃生产模压玻璃非球面透镜，从而达到需要的性能。模压工艺会使得这些玻璃的属性(比如阿贝数)轻微偏离玻璃生产商给出的数据。点击下方信息图标并选择Glass标签可以查看每种透镜的特定的材料属性。

Table 1.1 Molded Glass Aspheric Lenses
Infinite Conjugate
Uncoated
350 - 700 nm (-A Coating)
600 - 1050 nm (-B Coating)
1050 - 1700 nm (-C Coating)
1.8 - 3 µm (-D Coating)
3 - 5 µm (-E Coating)
8 - 12 µm (-F Coating)
405 nm V-Coating
1064 nm V-Coating
Finite Conjugate
Uncoated

Click to Enlarge
Click Here to Download the Raw Data

选择透镜

我们通常会使用非球面透镜将直径为1-5 mm的入射光耦合到单模光纤中。下面通过一个简单的实例来说明选择正确的透镜需要考虑的主要规格。

实例：
光纤：P1-630A-FC-2
透过透镜前的准直光束：Ø3 mm

查看P1-630A-FC-2，630 nm，FC/PC单模光纤跳线的规格得知，其模场直径(MFD)为4.3 μm。该规格需要满足下面方程计算出的衍射极限光斑大小：

$Equation for Diffraction-Limited Spot$

这里，f是透镜的焦距，λ是入射光的波长，D是入射在透镜上的准直光的直径。换算求解准直透镜的焦距，得到

focal length of collimating lens

Thorlabs提供多种已安装或者未安装的非球面透镜以供选择。最接近16 mm的非球面透镜的焦距为15.29 mm(产品型号352260-B或A260-B)。该透镜的通光孔径也大于准直光的直径。因此，这个非球面透镜是符合以上参数要求(即P1-630A-FC-2单模光纤和3 mm准直光束直径)的最佳选择。记住，聚焦光束的光斑应该小于单模光纤的模场直径时，才能获得最佳的耦合。这样，如果没有完全匹配的非球面透镜，可以选择焦距比计算结果更小的非球面透镜。另外，如果非球面透镜的通光孔径足够大，也可以在通过非球面透镜之前对光束进行扩束，这样可以减小聚焦光斑的大小。
