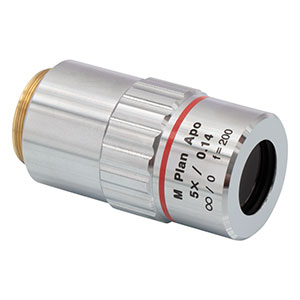

Thorlabs索雷博 MY5X-802B 平场复消色差物镜

Thorlabs索雷博     MY5X-802B 平场复消色差物镜

 放大

• 波长范围：436 nm到656 nm
• 适合明场观测
• 5X、7.5X、10X、20X、50X、100X放大率

Thorlabs提供Mitutoyo平场复消色差物镜，可选5X、7.5X、10X、20X、50X、100X放大率。它们在可见光范围提供平坦的聚焦面和色差校正。长工作距离在透镜表面和物体间提供大空间，非常适合机器视觉应用。每个物镜刻有等级、放大率、数值孔径、波长范围、数字0(说明用于无盖玻片的样品成像)和规定放大率下的套筒透镜焦距。关于这些物镜的主要规格的详细解释，请看物镜教程标签。如果这些物镜发货时包含的存储盒丢失或破损，Thorlabs也提供替换用的物镜存储盒(型号为OC2M26和OC24)。

Item #	Wavelength Range	Ma	WD	EFL	NA	EPb	Resolutionc	Typical Transmission	OFN	PFL	AR Coating Reflectance	Pulsed Damage Threshold	Objective Threading
MY5X-802B	436 - 656 nm	5X	36.5 mm	40 mm	0.14	11.2 mm	2.4 µm		24	95 mm	Not Available	Not Available	W26 x 0.706; 5 mm Depth
MY7X-807		7.5X	35.0 mm	26.7 mm	0.21	11.2 mm	1.6 µm	Not Available
MY10X-803		10X	34.0 mm	20 mm	0.28	11.2 mm	1.2 µm
MY20X-804		20X	20.0 mm	10 mm	0.42	8.4 mm	0.8 µm
MY50X-805		50X	13.0 mm	4 mm	0.55	4.4 mm	0.6 µm
MY100X-806		100X	6.0 mm	2 mm	0.70	2.8 mm	0.5 µm

• 使用200 mm焦距的套筒透镜
• 入瞳直径(EP)在物镜后孔径处定义，通过EP=2*NA*EFL计算。
• 理论瑞利分辨率由λ = 550 nm处的0.61*λ/NA确定；详情请看分辨率标签。

M = 放大倍数
WD = 工作距离
EFL = 有效焦距
PFL = 齐焦长度

NA = 数值孔径
EP = 入瞳直径
OFN = 光场数
