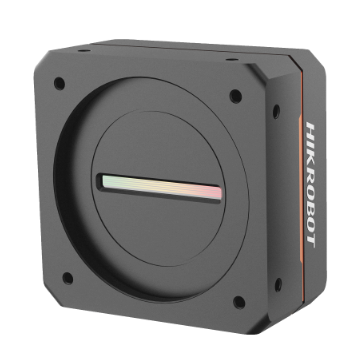

HIKROBOT 海康机器人 MV-CL084-91CM 工业线阵相机
功能特性
Camera Link接口，支持Base、Medium、Full、80-bit四种模式
支持TDI功能，可根据需求选择成像模式
支持曝光时间和增益调节；支持亮场均匀性校正以及LUT、Gamma校正等
结构设计紧凑，相机正面板和侧面板均有安装孔，可灵活安装
兼容Camera Link协议及GenICam标准
订货型号
MV-CL084-91CM

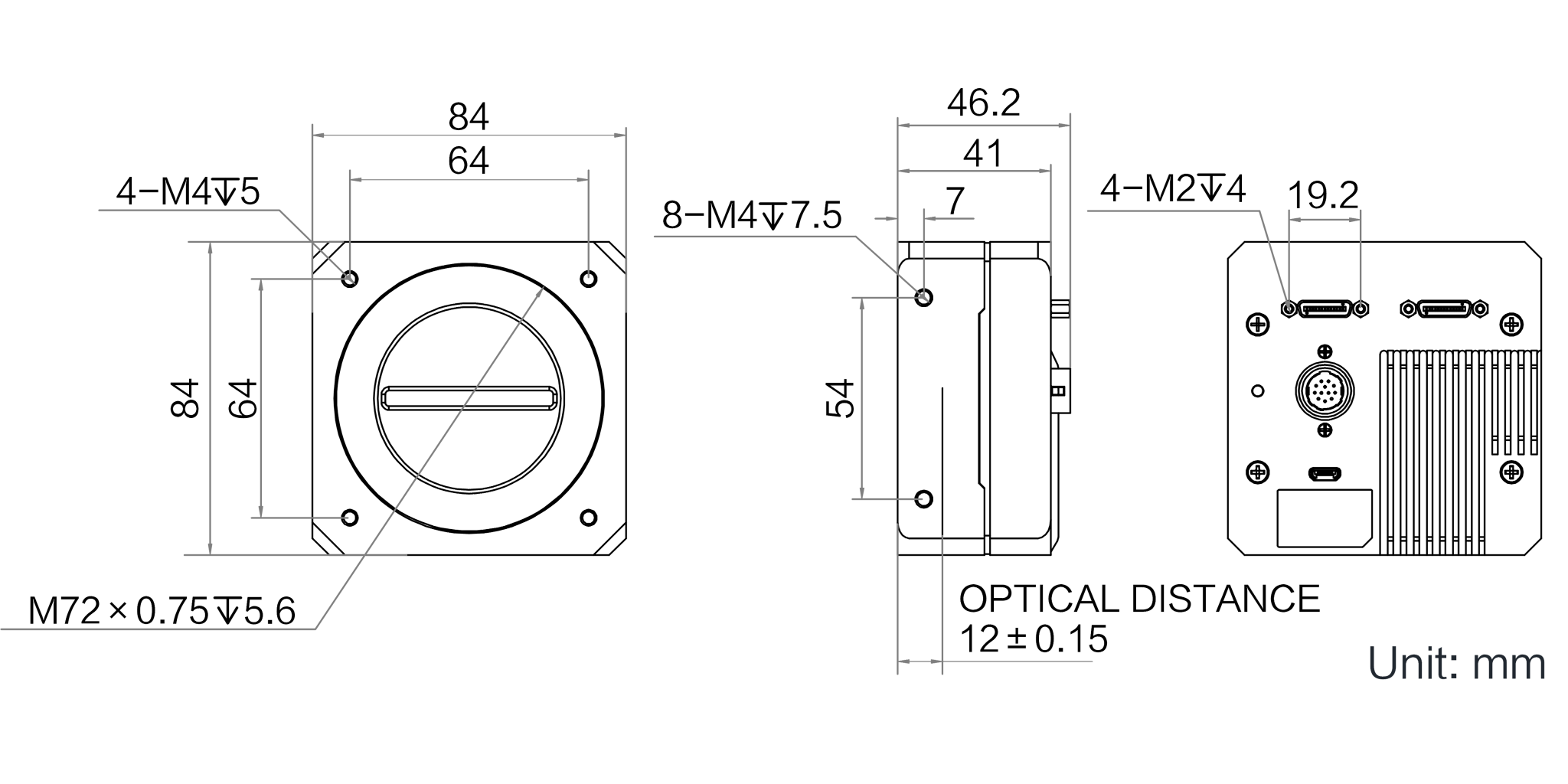

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
| 型号 | 型号 | MV-CL084-91CM |
| 名称 | 8K Camera Link，5μm，黑白 | |
| 性能 | 传感器类型 | CMOS |
| 像元尺寸 | 5 μm | |
| 分辨率 | 8192 × 4 | |
| 成像模式 | 支持1-Line/2-TDI/4-TDI | |
| 最大行频 | 20 kHz(Base), 40 kHz(Medium), 80 kHz(Full), 100kHz(80-bit) | |
| 配置模式 | Base,Medium,Full,80-bit | |
| 通道模式 | 1 × 2, 1 × 4, 1 × 8, 1 × 10 | |
| 通道数 | 2/4/8/10 Taps | |
| 像素时钟 | 40 MHz,66 MHz,80 MHz,85 MHz | |
| 动态范围 | 62 dB | |
| 信噪比 | 42 dB | |
| 增益 | 支持1.2倍/2.7倍/3.0倍/3.5倍/4.6倍/6.2倍 | |
| 曝光时间 | 3 μs ~ 10 ms | |
| 快门模式 | 支持自动曝光、手动曝光、一键曝光 支持固定曝光时间、脉冲宽度控制曝光时间 | |
| 黑白/彩色 | 黑白 | |
| 像素格式 | Mono 8/10/12 | |
| Binning | 支持1 × 1,2 × 2,4 × 4 | |
| 镜像 | 支持水平镜像 | |
| 触发模式 | 外触发,内触发 | |
| 外触发模式 | 行触发,帧触发,行+帧触发 | |
| 电气特性 | 数据接口 | Camera Link(SDR接口);支持USB口进行固件升级 |
| 数字I/O | 12-pin P10接头提供供电和I/O:4 路双向可支配 I/O(Line0/1/3/4),支持差分和单端 IO 信号; Camera Link提供IO(CC1/CC2/CC3/CC4) | |
| 供电 | 12 ~ 24 VDC | |
| 典型功耗 | 9.7 W@12 VDC | |
| 结构 | 镜头接口 | M72*0.75,法兰后焦12 mm;可通过转接环转接至F口镜头 |
| 外形尺寸 | 84 mm × 84 mm × 46.2 mm | |
| 重量 | 约476 g | |
| IP防护等级 | IP40(正确安装镜头以及线缆的情况下) | |
| 温度 | 工作温度-20 ~ 55°C,储藏温度-30 ~ 80°C | |
| 湿度 | 5%~90%RH无冷凝 | |
| 一般规范 | 软件 | MVS及符合Camera Link协议的采集卡控制软件 |
| 操作系统 | Windows XP/7/10/11 32/64bits | |
| 协议/标准 | Camera Link V1.2,GenICam | |
| 认证 | CE,FCC,RoHS2.0,KC |
