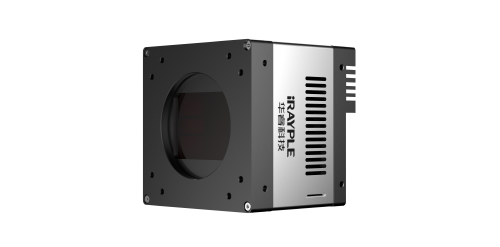

IRAYPLE 大华华睿 AX7Q10CX770 面阵工业相机

IRAYPLE  大华华睿  AX7Q10CX770  面阵工业相机

● CoaxPress使用CXP-6，理论带宽4 x 6.25Gbps；

● 支持外部触发/自由运行等多种触发模式；

● 支持逐点 FFC 等 ISP 功能；

● 支持多种图像数据格式输出、ROI等功能；

● 支持直流24V外部供电；

● 兼容CoaXPress协议和GenICam标准；

● 符合CE、FCC、KC、RoHS认证；

基本参数

• 传感器

  IM×411

• 传感器类型

  IMX411

• 快门类型

  Rolling

• 分辨率

  14192 × 10640

• 帧率

  6.2 fps

• 位深

  12 bit

• 黑白/彩色

  彩色

• 像元

  3.76 μm × 3.76 μm

图像参数

• 像素

  151 MP

• 信噪比

  45 dB

• 动态范围

  78 dB

• 图像格式

  Bayer 8/10/12

• ROI

  支持

• X翻转

  支持

• 增益

  模拟增益: 1× ~ 63×，数字增益: 1× ~ 100×

• 快门曝光

  30 μs ~ 6.5 s

• 图像采集模式

  软件触发/硬件触发/自由运行

• SPC

  支持

性能参数

• 配置通道

  支持2组用户自定义配置保存

接口参数

• 接口

  CXP-6

• GPIO接口

  3路光耦隔离输入，3路光耦隔离输出；1路RS232串口

• 镜头接口

  M72 × 0.75

电源参数

• 供电方式

  通过 12 芯 Hirose 接口直流供电，电压 DC24V

• 功耗

  24 V ≈ 51.6 W

结构参数

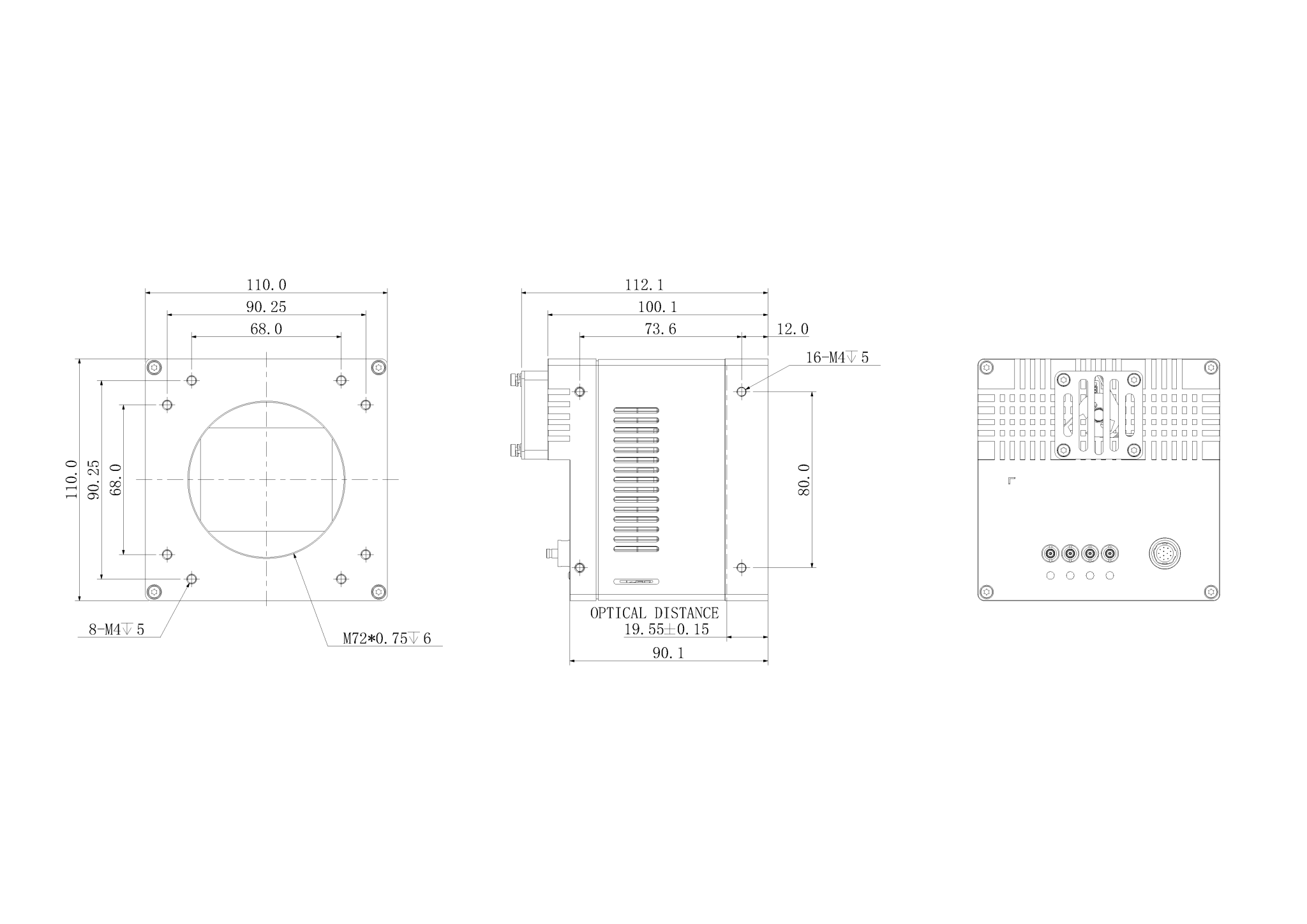

• 产品尺寸

  110 mm × 110 mm × 90 mm (不含后壳接口)

• 净重

  1k g

环境参数

• 储存温度

  -30℃ ~ 80℃

• 工作温度

  -10℃ ~ 50℃
