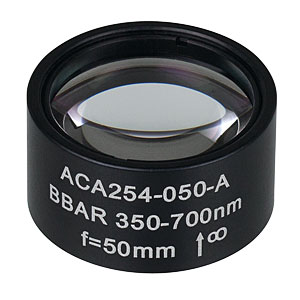

Thorlabs索雷博 ACA254-050-A 可见光空气隙消色差双合透镜

ACA254-050-A - 空气隙消色差双合透镜，f=50 mm，增透膜：350-700 nm

详情

特性

空气隙双合透镜的像差性能比单透镜更出色
通光孔径：Ø20 mm
外径1英寸，可以安装在Ø1英寸的透镜套筒中
增透膜适用范围350 - 700 nm

Thorlabs的空气隙消色差双合透镜设计使其具有优越的球差和色差校正性能。空气隙双合透镜比双胶合透镜多两个等级的自由度，因为其内部透镜表面不需要有相同的曲率，这些额外的变量使得空气隙双合透镜在一些情况下具有远远超越双胶合透镜的性能。详细信息请参阅透镜对比标签。因为制造过程中没有使用黏合剂，所以空气隙设计有更强的抗激光损伤特性。尽管这些透镜表面沉积的增透膜适用范围是350 - 700 nm，但基底玻璃对紫外光(低于400 nm)的透过率非常低。每个空气隙胶合透镜的具体规格和透过曲线请参见表G1.2。

双合透镜预安装在铝质圆筒中，透镜和筒体直径的公差极小，将透镜偏离中心的影响降到最小。每个安装筒上都刻有产品型号、增透膜波长、焦距和平行点光源时光的传播方向。安装筒的外径是1英寸，可以安装在Ø1英寸透镜套筒中(如图1.2所示)。

注意：我们不建议自己拆卸这些透镜，因为在拆卸过程中可能会影响光学元件的性能。

Air-Spaced Doublets Selection Guide
UV (245 - 400 nm)
Visible (350 - 700 nm)
NIR (650 - 1050 nm)
D (1.65 - 3 µm)
E (3 - 5 µm)
Laser-Line (532 & 1064 nm)

General Specifications
Coating Range^a	350 - 700 nm
Design Wavelengths	486.1, 587.6, 656.3 nm
Surface Quality	20-10 Scratch-Dig (to Prevent Scattering from High-Power Sources)
Clear Aperture	Ø20 mm
Irregularity per Surface	< λ/4 at 633 nm
Focal Length Tolerance	±1% at 587.6 nm
Reflectance	R_avg < 0.5% (350-700 nm)
Housing	Ø1" 6061-T6 Aluminum Barrel

增透膜的设计适用范围是350 - 700 nm，但由于制作这些双合透镜的玻璃材料的限制，透镜在紫外波段的透过率较差。详情请查看透过率曲线。

Click to Enlarge图1.1 空气隙双合透镜的横截面

Air-Spaced Doublet in a Lens Tube Click to Enlarge
图1.2 空气隙消色差双合透镜安装在带两个SM1RR卡环的SM1L30C槽式透镜套筒内

点击表2.1中的链接会弹出曲线图，包含焦距相同的空气间隔消色差双合透镜与双胶合消色差透镜之间的理论性能比较。对比的参数包括透射波前误差和光斑半径。下方每个曲线图的原始数据可以点击这里下载。

350 - 700 nm透镜

Table 2.1 Specifications
Cemented Item #^a	Air-Spaced Item #^a	Wavefront Error Plots	Spot Diameter Plots
AC254-030-A	ACA254-030-A
AC254-050-A	ACA254-050-A
AC254-060-A	ACA254-060-A
AC254-075-A	ACA254-075-A
AC254-100-A	ACA254-100-A
AC254-150-A	ACA254-150-A
AC254-200-A	ACA254-200-A
