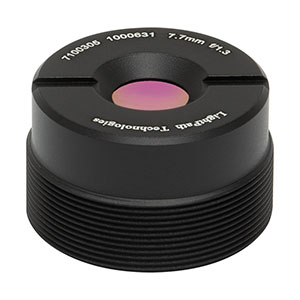

Thorlabs索雷博 TIL8 热成像镜头

TIL8 - Lightpath热成像镜头组件，焦距7.7 mm，f/1.3，M19 x 0.5

详情

特性

聚焦红外光，不会引入球面像差
增透膜范围为8 - 12 µm，适用于长波红外(LWIR)应用
黑色金刚石基底，可在高达110 °C的温度下稳定工作
水平视场(FOV)可选18°到56°
焦距可选4.0到24 mm
安装在刻有标记的带螺纹氧化发黑处理的铝质外壳中
内部密封，符合IP67标准
提供螺纹转接件以连接C-Mount或SM1螺纹

Thorlabs提供的热成像镜头非常适合将长波红外(LWIR)源聚焦到探测器或图像传感器上。这些镜头由LightPath Technologies制造，安装在刻有焦距和f/#(详情请查看表G1.1)的带螺纹氧化发黑处理的铝质外壳中。镜头的设计采用BD6硫系玻璃，其非球面几何形状可在不引入球面像差的情况下聚焦光。TIL4和TIL8镜头为单透镜设计，而TIL15、TIL20和TIL24镜头具有双合透镜设计。

M19 x 0.5螺纹(CMA1和SM1A72)和M25 x 0.5螺纹(CMA2和SM1A73)转接件可用于安装TIL8、TIL15、TIL20和TIL24镜头。CMA1和CMA2转接件兼容C-mount螺纹，SM1A72和SM1A73转接件兼容SM1螺纹。

BD6硫系玻璃
BD6硫系玻璃是一种由砷(40%)和硒(60%)的非晶混合物制成的硫属化物，与传统用于制造红外光学元件的锗相比，BD-6具有多项优势。BD-6的热稳定折射率(请查看折射率标签)和低热膨胀系数(22.5 x 10^-6 / °C)使其焦距随温度的变化比锗小。另外，随温度升高，锗会出现透射损耗，而BD-6非球面透镜可在高达110 °C的环境下使用。BD-6材料在2 - 12 µm光谱范围内具有良好表现(点击这里查看1 mm未镀膜样品的透过率)。

Common Specifications
Lens Substrate	Black Diamond-6^a
AR Coating Range	8 - 12 µm
Reflectance over Coating Range (Avg.)^b	< 0.75% at 0° AOI
AR Coating Reflectance (Click Icon for Plot)
Transmission (Click Icon for Plot)
Substrate Properties
Refractive Index	2.7867 at 8 µm^c
Coefficient of Thermal Expansion	22.5 x 10^-6 / °C
Thermooptic Coefficient (Δn / ΔT)	30.5 x 10^-6 / °C
