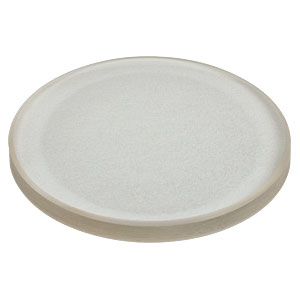

Thorlabs索雷博 LA6004 平凸球透镜
特性
- 波长范围：200 nm - 6.0 μm
- 材料：真空级氟化镁
Thorlabs的氟化镁平凸透镜在许多紫外和红外应用中备受欢迎，特别适合200 nm - 6.0 μm波长范围内的应用。与其它材料相比，氟化镁材料在深紫外和远红外波长范围尤其耐用。C轴的定位以便最大程度地减少双折射。
平凸透镜焦距为正，接近无限和有限共轭应用的最佳外形。平凸透镜将平行光束聚焦到后焦点上，或将点光源发出的光变成平行光。它们的球差很小，焦距可以通过简化的厚透镜公式计算：
f= R/(n-1),
其中，n表示折射率，R表示透镜表面的曲率半径。为了最大程度地减少引入的球差，聚焦时，准直光源应入射到透镜的曲面上；准直时，点光源应入射在透镜的平面上。
我们也提供平凸透镜套件——请点击这里了解更多信息。
| Specifications | |
|---|---|
| Material | Vacuum-Grade Magnesium Fluoride |
| Wavelength Range | 200 nm - 6 μm |
| Diameter Tolerance | +0.00/-0.10 mm |
| Thickness Tolerance | ±0.2 mm |
| Focal Length Tolerance | ±2% at 633 nm |
| Surface Quality | 40-20 Scratch-Dig |
| Surface Flatness (Plano Side) | λ/2 |
| Spherical Surface Powera (Convex Side) | 3λ/2 |
| Surface Irregularity (Peak to Valley) | λ/4 |
| Centration | ≤3 arcmin |
| Clear Aperture | >90% of Diameter |
| Alignment of C-Axis | < 20 armin |
| Index of Refraction | 1.376981 @ 630 nm |
| Coating | None |
- 点击链接查看详细的基底规格
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm的光源。此参数也常称为曲面拟合。
氟化镁透射率曲线图：10 mm厚的未镀膜样品，透射率曲线中包含了表面反射。
Click to Enlarge
Click here for raw data.
