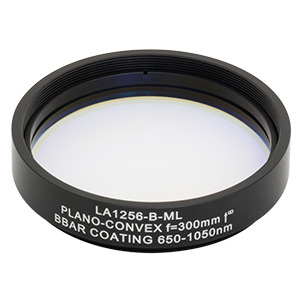

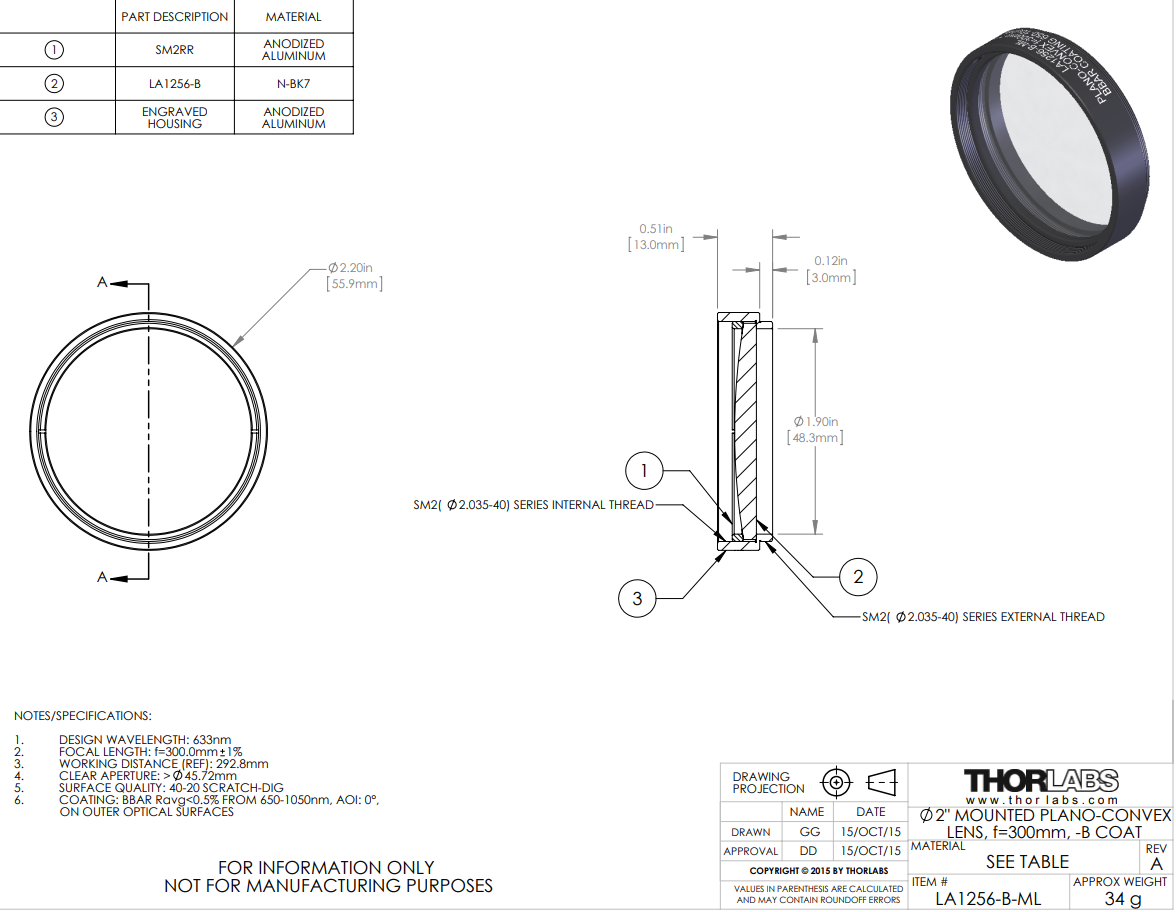

Thorlabs索雷博 LA1256-B-ML 平凸透镜
特性
- 材料: N-BK7
- 增透膜：范围650 - 1050 nm
- 可选择Ø1/2英寸，Ø1英寸、Ø1.5英寸或Ø2英寸尺寸
- 焦距范围15 mm - 2500 mm
- 安装在SM螺纹兼容的透镜单元上，带卡环
这些平凸透镜由N-BK7材料制造，它是符合RoHS标准的BK7玻璃，并且镀有增透膜，在650 - 1050 nm波长范围上提供每个表面< 0.5%的平均反射率。N-BK7是制造高性能光学元件最广泛使用的光学玻璃之一。当紫外熔融石英的额外好处（即良好的紫外透过率和较低的热膨胀系数）不那么必要时，通常会选择该材料。这些Ø1/2英寸，Ø1英寸、Ø1.5英寸和Ø2英寸的透镜分别安装在兼容SM05 -(0.535"-40)，SM1-(1.035"-40)、SM1.5(1.535"-40)和SM2-(2.035"-40)螺纹的安装座上，从而兼容我们的SM螺纹透镜套管。每个透镜套筒都刻有型号，透镜类型，焦距和指向透镜弯曲表面的箭头，以及增透膜范围。
与所有的平凸透镜一样，对于无限远和有限远共轭应用，这些透镜们有正的焦距和近乎完美的外形。它们可以用来会聚准直光束或准直点光源发出的光。为了最小化球差，准直光聚焦时应从透镜的曲面入射，而点光源准直时应从透镜的平面入射。
透镜的焦距可用简化的厚透镜方程来计算：
这里n为折射率，R为透镜表面的曲率半径。更多信息，请见教程标签。
我们的已安装N-BK7平凸透镜提供未镀膜和镀有可选的五种增透膜的版本(-A，-AB，-B，-C或-D)，增透膜可显著减少指定波长范围的光在透镜每个表面的反射。在此给出的为-B镀膜的透镜，增透膜范围650 - 1050 nm。其他增透膜透镜选项见表1.1。请参考曲线标签了解镀膜信息。
| Table 1.1 N-BK7 Plano-Convex Lens Selection Guide | |
|---|---|
| Unmounted Lenses | Mounted Lenses |
| Uncoated | Uncoated |
| A Coating (350 - 700 nm) | A Coating (350 - 700 nm) |
| AB Coating (400 - 1100 nm) | -AB Coating (400 - 1100 nm) |
| B Coating (650 - 1050 nm) | B Coating (650 - 1050 nm) |
| C Coating (1050 - 1700 nm) | C Coating (1050 - 1700 nm) |
| D Coating (1650 - 3000 nm) | - |
我们还提供定制镀膜。
| N-BK7 平凸球面单透镜 | |
|---|---|
| 镜片形状 | 平凸 |
| 基底材料 | N-BK7光学玻璃A级a |
| AR镀膜范围 | 650 纳米至 1050 纳米（-B 涂层） |
| 反射率过高 AR镀膜范围（AOI = 0°） | R < 0.5%avg |
| 设计波长 | 587.6纳米或633纳米b |
| 折射率 | 1.517（@ 587.6 纳米） 1.515（@ 633 nm） |
| 表面质量 | 40-20划痕-斑点 |
| 表面平整度c普莱诺侧 | 半波长 |
| 球面屈光度c,d 凸面 | 3倍λ除以2 |
| 表面不平整c峰谷 | 四分之一波长 |
| 损伤阈值e | 7.5 焦耳/平方厘米（810纳米，10纳秒，10赫兹，直径0.144毫米）2 |
| 阿贝数 | 五 = 64.17d |
| 集中 | 3角分 |
| 净孔径 | Ø1/2" 镜头：外径>11.05毫米 Ø1" 镜头：>Ø22.86 毫米 Ø1.5" 镜片：直径大于34.29毫米 Ø2" 镜片：>Ø45.72毫米 |
| 焦距容差 | ±1% |
- 点击链接查看关于基底的详细规格。
- 各个透镜的规格请看下表。
- 587.6纳米处
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差，除非另有说明，一般是针对587.6 nm光源。此参数也常称为曲面拟合。
- 受增透膜限制。
图2.1是未镀膜的N-BK7的透射率曲线图。它表示通过一个10 mm厚，未镀膜的样品的总透过率，在350 nm到2.0 µm波长范围内，损失主要来源于表面反射。
点击这里查看原始数据
图2.1：这是入射光法线入射一块10 mm厚、未镀膜的N-BK7样品时的透过率曲线。请注意，这是测量的透过率，包含表面反射。
点击这里查看原始数据
图2.2：蓝色阴影区域表示具有最佳性能的650 - 1050 nm指定波长范围。
| N-BK7平凸透镜选型指南 | |
|---|---|
| 未安装的镜头 | 安装式镜头 |
| 未涂层的 | 未涂层的 |
| 涂层（350 - 700纳米） | 涂层（350 - 700 纳米） |
| AB涂层（400 - 1100纳米） | AB涂层（400 - 1100纳米） |
| B涂层（650 - 1050纳米） | B涂层（650 - 1050纳米） |
| C涂层（1050 - 1700纳米） | C涂层（1050 - 1620纳米） |
| D涂层（1650 - 3000纳米） | - |
N-BK7平凸透镜提供未镀膜或镀五种宽带增透膜之一的版本，它们的反射率曲线见图2.3。这些高性能的多层增透膜在整个指定波长范围内的平均反射率低于0.5%(每个表面)(除了AB和D膜，其平均反射率< 1.0%)。
这些膜层在0到30度的入射角范围内提供良好性能（0.5 NA）。对于想使用大角度入射的光学元件，可以考虑针对45度入射角优化的定制光学薄膜；这些薄膜可以在25到52°的入射角下使用。
图2.3中的曲线给出了该系列中标准镀膜的性能与波长的关系。宽带镀膜的典型吸收为0.25%，这在反射率曲线中没有显示出来。
图2.3：Thorlabs标准宽带增透膜(8° AOI)的反射率曲线图。
