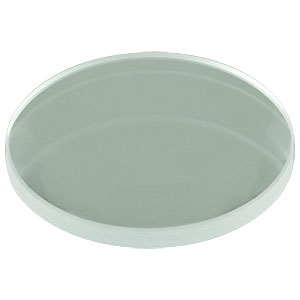

Thorlabs索雷博 LB4330 紫外熔融石英双凸球面透镜
特性
- 提供五种不同直径：Ø5 mm、Ø6 mm、Ø1/2英寸、Ø1英寸和Ø2英寸
- 波长范围：185 nm至2.1 μm(未镀膜)
- 焦距范围：10.0 mm到1000.0 mm
- 紫外熔融石英基底
Throlab提供未镀膜的紫外熔融石英双凸透镜。紫外级熔融石英在深紫外具有高的透射率，并且几乎不产生激光诱导荧光(193 nm下测得)，非常适合紫外到近红外波段的应用。除此之外，与N-BK7相比，紫外级熔融石英具有更好的均匀性和更低的热膨胀系数。
双凸透镜广泛应用于有限成像应用。透镜的两个表面为球面，并且具有相同的曲率半径，由于物距和像距相等或者近似相等，从而可将畸变最小化。通用准则中，当共轭距之比(物距：像距)在5:1到1:5之间，要最小化畸变时，双凸透镜是最佳选择。除此之外，通常首选平凸透镜。
Throlabs提供尺寸从Ø5 mm到Ø2英寸的双凸透镜。每个尺寸都可兼容多种Thorlabs透镜安装座。详情请查看安装座选项标签。
| Bi-Convex Lens Selection Guide | |
|---|---|
| N-BK7 | Uncoated -B (650 - 1050 nm) |
| Mounted N-BK7 | Uncoated -B (650 - 1050 nm) |
| UV Fused Silica | Uncoated -C (1050 - 1700 nm) |
| CaF2 | Uncoated -E1 (2 - 5 µm) |
| ZnSe | -E3 (7 - 12 µm) |
可定制镀膜。
| Common Specificationsa | |
|---|---|
| Lens Shape | Convex/Convex |
| Substrate Material | UV-Grade Fused Silicaa |
| Diameters Available | 5 mm, 6 mm, 1/2", 1", or 2" |
| Diameter Tolerance | +0.0 mm / -0.1 mm |
| Thickness Tolerance | ±0.1 mm |
| Clear Aperture | >90% of Diameter |
| Design Wavelength | 588 nm |
| Index of Refraction | 1.458 @ 588 nm |
| Surface Quality | 40-20 Scratch-Dig |
| Spherical Surface Powerb | 3λ/2 |
| Spherical Surface Irregularityb | λ/4 |
| Centration | ≤3 arcmin |
| Focal Length Tolerance | ±1% |
- 我们也提供镀其他增透膜的版本。请在双凸透镜选择指南表中查看完整选项。
- λ = 633 nm
下图为入射光垂直于10 mm厚的未镀膜紫外级熔融石英样品表面时的透过率曲线。请注意，这是测量的透过率，包含了表面反射。
Click to EnlargeClick Here for Raw Data
