Oeabt 基座光学 CSJ-TILT 氦氖激光器夹具架

Oeabt   基座光学   CSJ-TILT    氦氖激光器夹具架

产品说明

• ►双圆心孔设计，并使安装的激光器保持稳固和优良的初始同心度； 兼容Ø30-44mm的氦氖激光器安装； 提供±5°俯仰角度和±5°偏摆角度的可调范围； 兼容60mm笼式系统；

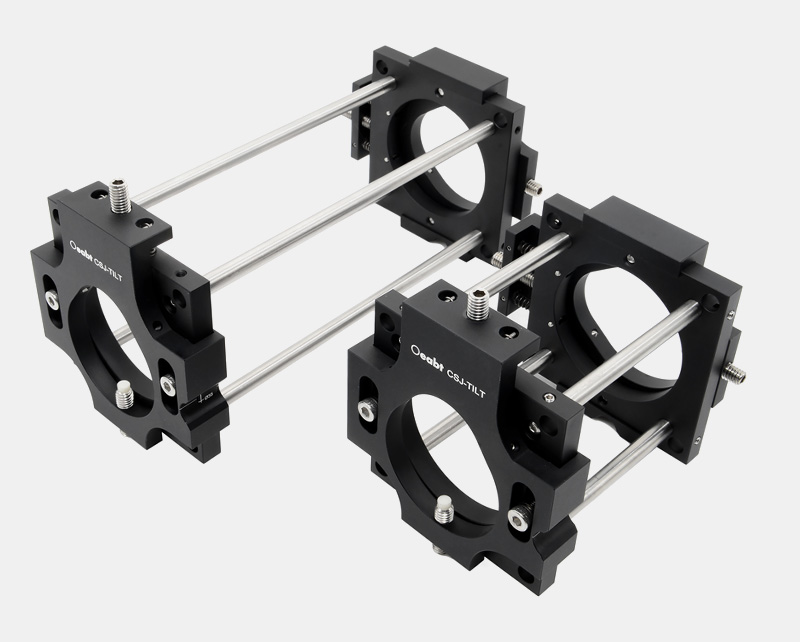

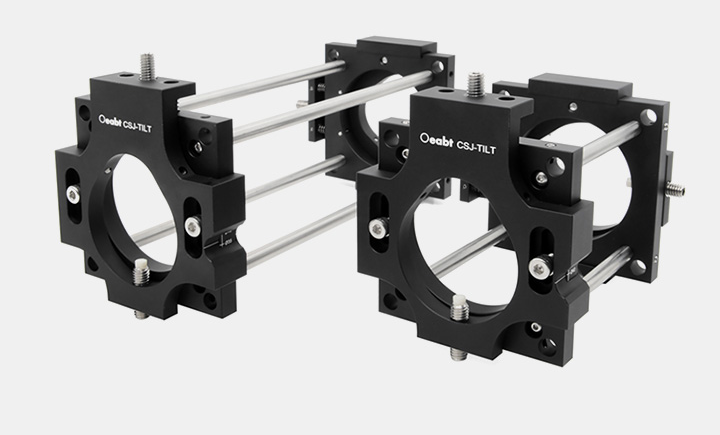

CSJ-TILT设计带有双圆心孔的调整座，可兼容安装Ø30mm-Ø44mm的氦氖激光器或圆柱形组件的无漂移定位。同时通过圆弧约束及三点定位功能，使得氦氖激光器安装稳固以确保可重复的角度方向和稳定性。

示意图

通用参数

CSJ-TILT 氦氖激光器夹具架【预装置件】

• 预装置件；

• 双圆心孔设计，并使安装的激光器保持稳固和优良的初始同心度；

• 兼容Ø30-44mm的氦氖激光器安装；

• 提供±5°俯仰角度和±5°偏摆角度的可调范围；

• 兼容60mm笼式系统；

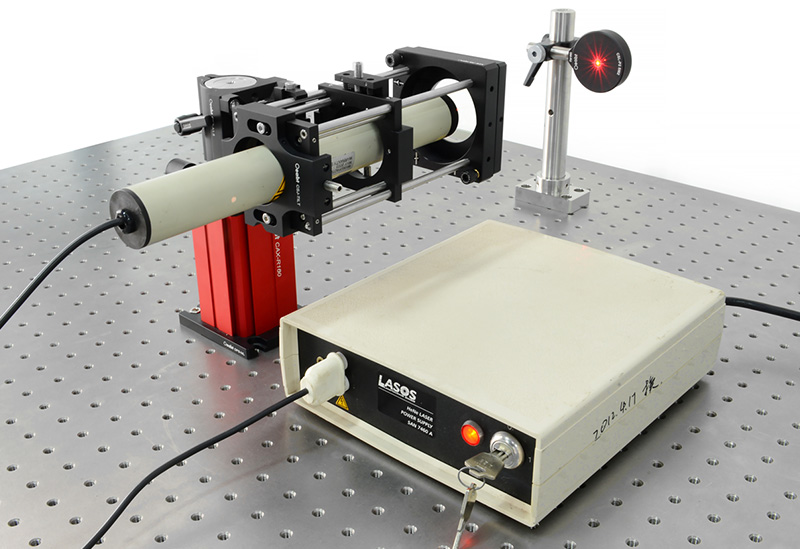

夹具架可提供±5°俯仰和±5°偏转控制用于激光光源定位，以实现平滑调节、小交叉耦合和精确的光束放置。安装座一端侧面具有调节槽孔，且激光刻有直径参考数字（该数字即为安装直径）。通过调节槽孔旁的对准线可快捷定位调节直径，从而快速安装。注意，确定夹持直径后的安装位置此刻即为中心同轴。
