Oeabt    基座光学     CSK-B16     插入式安装支架
  • Oeabt    基座光学     CSK-B16     插入式安装支架

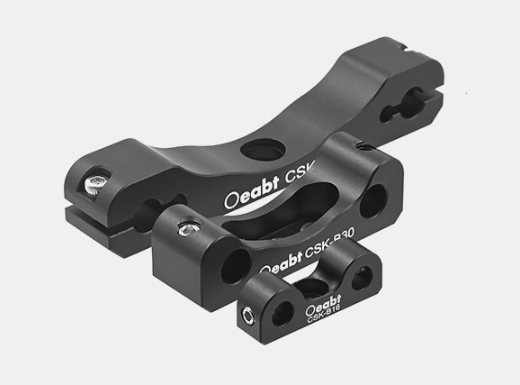

Oeabt 基座光学 CSK-B16 插入式安装支架

Oeabt    基座光学     CSK-B16     插入式安装支架

产品说明

• 夹具支架用于支撑带支杆的笼式组件笼式组件;

• 适用于16、30和60mm笼式系统;

• 挠性锁定设计,通过顶部两侧的螺丝固定笼杆;

• 沉头孔用于安装Ø12mm接杆;

https://www.oeabt.com/list.php?pid=1&ty=22&bid=5

安装支架可将笼式组件安装在Ø12mm接杆上,薄型低剖面设计非常适合将16/30/60mm笼式系统集成到光机械组件中。


型号CSK-B16
CSK-B30
CSK-B60
规格25.0*6.4*9.0mm
44.5*12.7*13.4mm
76.2*12.7*14.0mm
通孔间距16mm
30mm
60mm
沉孔类型M3*1处
M4*3处
M4*1处
重量2.5g
9.5g
23.2g
材质7075铝合金



示意图 通用参数


CSK-B系列 插入式安装支架

• 具支架用于支撑带支杆的笼式组件笼式组件;

• 适用于16、30和60mm笼式系统;

• 挠性锁定设计,通过顶部两侧的螺丝固定笼杆;

• 沉头孔用于安装Ø12mm接杆;

安装支架可将笼式组件安装在Ø12mm接杆上,薄型低剖面设计非常适合将16/30/60mm笼式系统集成到光机械组件中。
