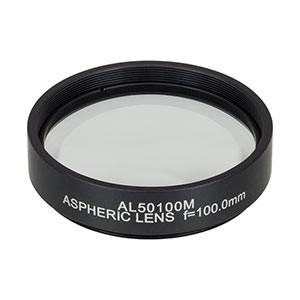

Thorlabs索雷博 AL50100M 高精度非球面镜

AL50100M - 非球面透镜，N-BK7，Ø50 mm，f=100 mm，NA=0.24，已安装，未镀膜

详情

特性

已安装的平凸非球面透镜，尺寸从Ø12.5 mm到Ø50 mm
数值孔径范围从0.23到0.55
提供未镀膜或镀增透膜的版本
- 增透膜适用波长范围350 - 700 nm、 650 - 1050 nm或1050 - 1700 nm
CNC精密抛光，光学性能高
已安装的透镜兼容SM螺纹组件
也提供未安装的精密非球面透镜

Thorlabs的Ø12.5 mm - Ø50 mm精密非球面透镜包含未镀膜或镀增透膜的版本，增透膜适用于350 - 700 nm、650 - 1050 nm或1050 - 1700 nm(R_avg < 0.5%)。这些透镜以安装在SM螺纹铝质外壳中的形式出售。如图1.2所示，这种外壳专为我们的非球面透镜设计，带有唇缘，将透镜安装在安装座中时有助于透镜定心。

这些非球面透镜经过优化，可以聚焦入射在透镜非球面表面上的光，同时最大程度地减少了球差，不过，它们也可以用于准直入射在平坦表面的光。透镜的数值孔径范围从0.23到0.55；较小的数值孔径(< 0.3)适合需要维持特定光束形状的应用，而较大的数值孔径(>0.4)具有更好的集光能力(低f/#)，同时可以最大程度地减少球差。这些透镜也有未安装的版本，同样包含未镀膜或镀增透膜的选项。

Thorlabs的精密非球面透镜采用计算机数字控制(CNC)加工制成。利用CNC机器研磨和抛光透镜(而不是模压工艺)，可以生产RMS波前误差低于0.5 µm的大直径(≥10 mm)非球面透镜。例如，Ø15 mm CNC抛光的非球面透镜通常提供比模压透镜小20倍到50倍的波前误差。

这些透镜由S-LAH64或N-BK7制成。这两种基底在可见光至近红外范围内具有较高的透过率(关于透过率数据，请看表G1.1到G4.1的信息图标)。然而，由于S-LAH64的折射率大于N-BK7，所以通常用于制造大数值孔径、短焦距的透镜。

光学性能检测
每块透镜都要经过严格的检测程序。我们的测量实验室使用Zygo Verifire™、NewView™和GPI™干涉仪在无接触的情况下生成透镜光学表面的三维映射图。此外，PGI Dimension 5XL表面轮廓仪可以接触测量光学元件。拥有这些能力让我们可以更加自信地测量和保持产品的规格。更多信息，请看测量标签。

定制非球面透镜
Thorlabs的CNC抛光非球面透镜在我们新泽西州牛顿市总部的生产车间内生产。光学元件事业部拥有强大的制造能力，可以针对OEM订单和小数量订单提供多种多样的定制光学元件。我们可以定制透镜直径、焦距、基底、镀膜和安装选项，价格与库存标准产品相当。更多信息，请看定制能力标签，或联系技术支持咨询定制订单相关的问题。

其它CNC抛光的非球面透镜
Thorlabs也提供由紫外熔融石英制成的低NA已安装和未安装版CNC抛光非球面透镜。这些Ø1英寸高精度透镜比本页所售透镜的公差更小。我们也提供NA较大、多种直径的未安装版UVFS透镜。请看右表的选择指南表，了解完整的精密非球面透镜选项。

MRF抛光的非球面透镜
我们也提供波前误差很小的衍射极限MRF抛光非球面透镜。这些透镜没有球差，非常适合轴上应用。

Seating Lip for Mounted Precision Aspheres Click for Details
图1.1 透镜套管的内径边沿有透镜安装导向轨

Table 1.2 Common Specifications^a
Focal Length Deviation	±1%
Sag Deviation	±7.5 µm
Surface Irregularity of Convex Surface	< 3 Fringes (RMS)
Wavefront Error (RMS)	< 0.5 µm
Surface Quality	40-20 Scratch-Dig (Uncoated) 60-40 Scratch-Dig (AR Coated)
Design Wavelength	780 nm
AR Coating Reflectance	R_avg< 0.5%

点击表G1.1到G4.1的信息图标()获取完整规格。

Table 1.3 Precision Aspheric Lenses Selection Guide
Substrate Material	NA	Mount
UV Fused Silica	0.142 - 0.145	Unmounted
	0.142 - 0.145	Mounted
	0.65	Unmounted
N-BK7 / S-LAH64	0.23 - 0.61	Unmounted
N-BK7 / S-LAH64	0.23 - 0.55	Mounted
Zinc Selenide	0.22 - 0.67	Unmounted
Acylindrical Lenses	0.45 - 0.54	Unmounted
Axicons	-	Unmounted
