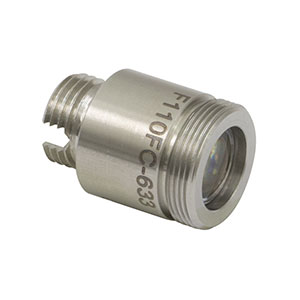

Thorlabs索雷博 F110FC-633 光纤准直器

特性

• 光纤准直器，带FC/PC接头(2.2 mm宽键)，用于单模光纤跳线
• 对准波长从405 nm到4.55 µm(请见表1.3)
• 根据波长不同，准直光束直径从0.63 mm到4.0 mm
• 每个准直器都经过出厂对准
• 简化光纤耦合探测系统
• 无磁不锈钢外壳
• 兼容窄键和宽键FC/PC插头
• 需要定制对准波长等选项可联系技术支持

这些光纤准直器经过预对准，用于准直从FC/PC接头光纤出射的光，并具有衍射极限的性能。这些光纤准直器没有运动部件，结构紧凑，方便集成到已有的装置中。因为非球面透镜会产生色差，所以有效焦距(EFL)与波长有关。设计波长是指与理想光束发散角对应的波长(更多信息，请看发散角曲线和计算标签)。有些精选设计波长下的准直器可选不同的准直光束直径。请从表1.3的快速链接中选择波长，了解详情。

非球面透镜经过出厂对准，与特定的单模光纤跳线连接时，能够准直设计波长的光。此外，非球面透镜镀两面都镀有增透膜，最大限度地减少表面反射(请查看增透膜曲线标签)。对于某些应用，准直器也能用于增透膜波长范围内的其它波长。请参考每种准直器的理论发散角曲线确定是否适合您的应用。这些准直器的工作温度范围从-40°C到93°C。请注意，这些准直器不能在真空中使用。如需定制对准波长、工作温度或真空兼容性请联系技术支持。

这些光纤准直器用于单模光纤跳线。为了提高使用性能，我们建议使用我们镀增透膜的单模光纤跳线。这些光纤跳线一个端面镀有增透膜，能够提高透过率并改善自由空间与光纤界面的回波损耗。请注意，性能规格只有与单模光纤一起使用时才能保证。

为了安装这些光纤准直器，我们推荐使用我们的准直器安装转接件，包括我们的可调准直器安装转接件，可以提供俯仰和偏转调节。除了Ø1/2英寸和Ø1英寸无螺纹的版本之外，还可以选择具有SM05(0.535"-40)、RMS(0.800"-36)或SM1(1.035"-40)外螺纹的版本。我们带M12 x 0.5外螺纹的准直器可以直接安装在我们的CP1M12(/M)笼板中，然后在集成到我们的30 mm笼式系统。

中红外准直器
对于我们对准波长为3.45 µm和4.55 µm的准直器，我们推荐氟化物光纤跳线；这些准直器包含具有严格公差的陶瓷套管，在插入过程中可保护氟化物光纤末端，并改善指向稳定性。虽然这些准直器在特定波长对准，但是它们在宽波长范围内发散角较小，因此也可用于准直增透膜范围内的其它波长。请参考每种准直器的理论发散角曲线确定是否适合您的应用。

替代选项
本页面上的精选准直器还能以预安装Polaris^®可调准直器的形式进行销售，这样可集成在系统中，并提供精细调节和长期稳定性。我们也提供一系列可调节的FiberPort准直器，它们的使用波长范围更宽。它们非常适合需要可调节、紧凑型光纤耦合器的应用。关于其它准直和耦合选项，请参考准直器选择指南标签，或者联系技术支持

View Imperial Product List

View Metric Product List

Coating Information
Coating Designation	405	A	B	1064	C	D	E
Coating Range	395 - 415 nm	350 - 700 nm	650 - 1050 nm	1050 - 1075 nm	1050 - 1620 nm or 1050 - 1700 nm	1.8 - 3.0 µm	3 - 5 µm
Reflectance	< 0.25% @ 405 nm	Ravg < 0.5% within Coating Range	Ravg < 0.5% within Coating Range	< 0.25% @ 1064 nm	Ravg < 0.5% within Coating Range	Ravg < 1.0% within Coating Range	Ravg < 1.0% within Coating Range
