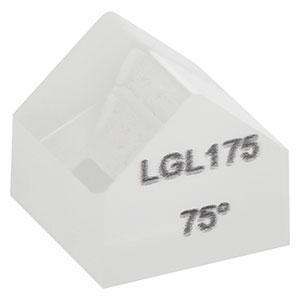

Thorlabs索雷博 LGL175 鲍威尔棱镜

LGL175 - 鲍威尔棱镜，用于Ø0.8 mm (1/e²) 633 nm入射光，扇形角75°

详情

特性

用于直径为0.8 mm(1/e²)的高斯分布准直光束
633 nm下的发散扇形角：30°、45°、60°或75°
对于633 nm的入射光，激光线强度差异小于30%(详情请看规格标签)
增透膜(AR)用于400 nm - 700 nm

鲍威尔棱镜，也称为激光线性发射透镜，能够将准直光束呈扇形展开，转换成均匀分布的一维激光直线。下方所售鲍威尔棱镜的顶部是非球面曲面，可以将Ø0.8 mm(1/e²) 633 nm入射高斯光束的光功率重新均匀分布，形成在80%的中心线范围上强度差异小于30%的投影线(典型的性能曲线图，请看规格标签)。这一点与标准的柱面透镜形成鲜明对比，因为柱面透镜产生的是具有高斯强度分布的发散激光线，如图1.1所示。我们提供30°、45°、60°或75°扇形角的版本。

如需从光纤耦合光源获得Ø0.8 mm 1/e²的入射光束，我们推荐使用我们的F230FC-B或F230SMA-B 633 nm定焦准直器。使用其他波长或光束直径的入射光，棱镜可能无法达到最佳性能。

每个激光线性发射透镜由N-SF6玻璃制成，且具有方形出射面。使用基于立方体而不是圆柱体的形状因数，可以在对准出射激光线时提供参考表面。屋顶和方形出射面镀有用于400 nm - 700 nm的增透膜(AR)，每个表面的平均反射率< 2%。

安装选项
根据应用要求的准确度不同，提供多种安装这些鲍威尔棱镜的方式。对于要求占地空间小的应用，可以使用PCM接杆压块安装座配合PCMP平面底座转接件，将鲍威尔棱镜安装在Ø1/2英寸接杆顶部。KM100C和KM100CL光学调整架可以调节俯仰和偏转，有助于将入射光束直接指向鲍威尔棱镜的中心。不过，使用KM100C或KM100CL调整架安装棱镜时，请确认出射光的扇形角平行于安装压块展开，以防光束被阻挡。如需最大程度地控制方向，可以将K6XS 6轴调整架配合K6A1棱镜安装配件使用，如图1.2所示。此外，鉴于鲍威尔棱镜的小尺寸和方形横截面，它们同样也适合胶粘式OEM应用。更多有关使用鲍威尔棱镜时强调良好对准的信息，请看应用标签。

Click to Enlarge
图1.2：鲍威尔棱镜通过K6A1棱镜安装配件安装在K6XS 6轴调整架上

Click to Enlarge
图1.1：鲍威尔棱镜产生的均匀的激光线(上)和柱面镜产生的高斯激光线(下)

Item #	LGL130	LGL145	LGL160	LGL175
Fan Angle^a	30°	45°	60°	75°
Fan Angle Tolerance^a	+3° / -0.5°	+3° / -0.5°	+4° / -0.5°	+4.5° / -1.0°
Typical Fan Angle Intensity Profile^a (Click for Graph)	Raw Data	Raw Data	Raw Data	Raw Data
Input Beam Diameter (1/e²)	0.8 mm
Line Uniformity^a,b,c	< 30% Variation
Line Straightness^a,b	< 0.1%
Contained Power^a,d	80% ± 5%
Clear Aperture^e	>Ø4.0 mm
Substrate Material	N-SF6
AR Coating Material	Magnesium Fluoride (MgF₂)
AR Coating Average Reflectance (Click for Graph)	< 2% per Surface (400 - 700 nm) Click Here for Raw Data from 200 - 2500 nm
Surface Quality (Scratch-Dig)	60-40
