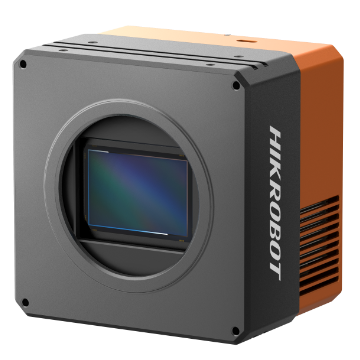

HIKROBOT 海康机器人 MV-CH2450-10Q1C-M72-TF 工业面阵相机
功能特性
分辨率19200 × 12800，像元尺寸2.81 µm
支持Binning、多组LSC轮询、FFC等ISP功能
使用QSFP+光口传输数据，搭配光模块传输距离可达150 m
使用TEC制冷，大幅降低Sensor温度，保证长曝光下的图像质量
符合XoFLink自研协议和GenlCam标准
订货型号
MV-CH2450-10Q1C-M72-TF

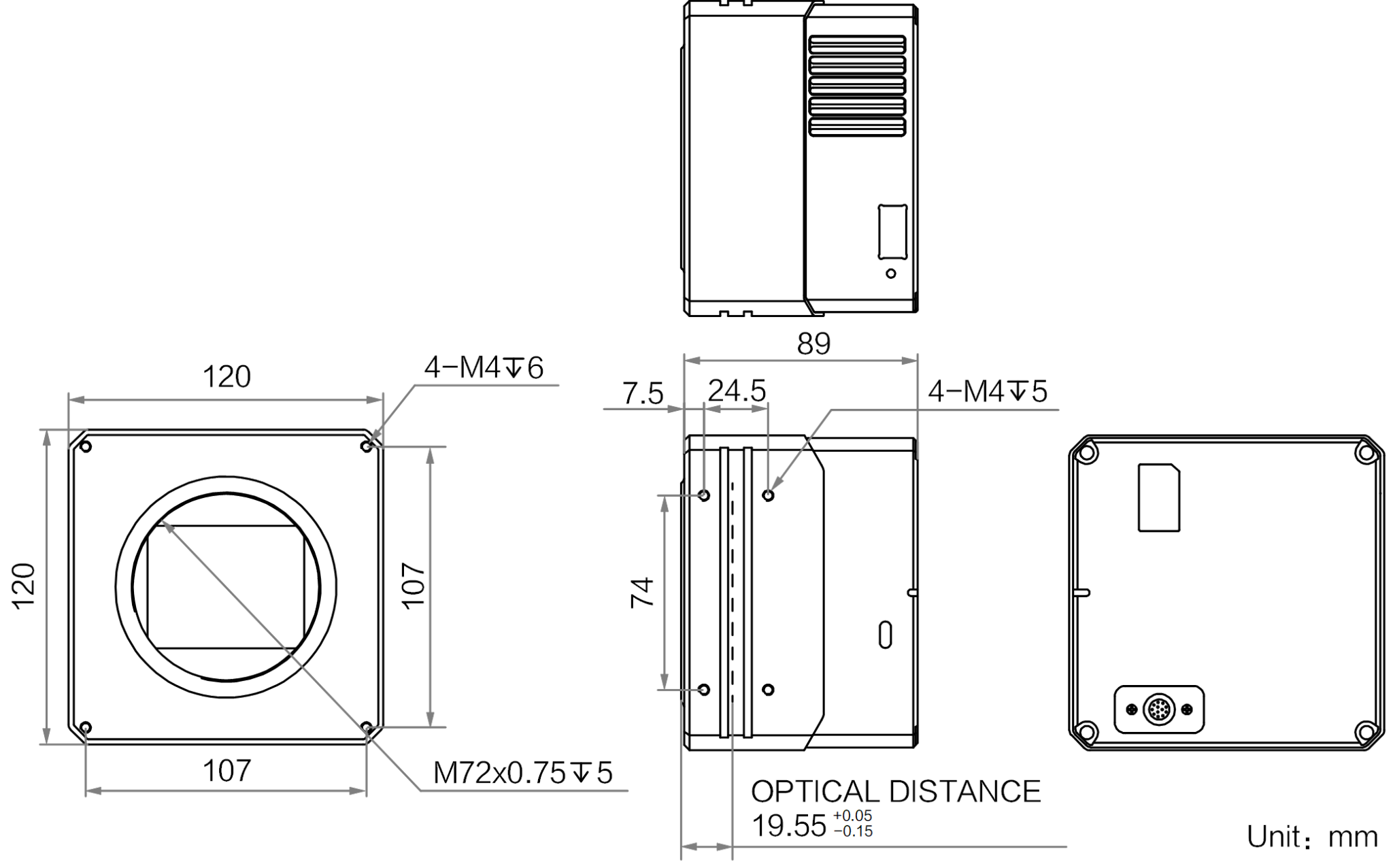

外形尺寸
*产品所涉数据可能因环境等因素而产生差异，本公司不承担由此产生的后果。
| 型号 | 型号 | MV-CH2450-10Q1C-M72-TF |
| 名称 | 2.45亿像素光口面阵相机，单QSFP+，彩色，M72镜头接口，带TEC | |
| 性能 | 传感器类型 | CMOS,卷帘快门 |
| 传感器型号 | Sony IMX811 | |
| 像元尺寸 | 2.81 μm × 2.81 μm | |
| 靶面尺寸 | 64.84 mm | |
| 分辨率 | 19200 × 12800 | |
| 最大帧率 | 12.4 fps@19200 × 12800 Bayer RG 8 | |
| 动态范围 | 72.1 dB | |
| 信噪比 | 44.1 dB | |
| 增益 | 0 ~ 24 dB | |
| 曝光时间 | 142 μs ~ 30 sec | |
| 快门模式 | 支持自动曝光、手动曝光、一键曝光模式,支持Rolling和Global Reset模式 | |
| 黑白/彩色 | 彩色 | |
| 像素格式 | Mono 8/10/12 Bayer RG 8/10/12 RGB 8 | |
| Binning | 支持1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4 | |
| 下采样 | 支持1 × 1,1 × 2,1 × 4,2 × 1,2 × 2,2 × 4,4 × 1,4 × 2,4 × 4 | |
| 镜像 | 支持水平镜像 | |
| 电气特性 | 数据接口 | 相机端1个QSFP+接口 |
| 数字I/O | 12-pin P10接头提供电源及I/O:1路光耦隔离输入(Line 0),1路光耦隔离输出(Line 1),1路双向可配置非隔离I/O(Line 2),1路RS-232 | |
| 供电 | 24 VDC | |
| 典型功耗 | 非制冷模式:19.9 W@24 VDC 制冷模式:35.3 W@24 VDC | |
| 结构 | 镜头接口 | M72*0.75,法兰后焦19.55 mm |
| 外形尺寸 | 120 mm × 120 mm × 89 mm | |
| 重量 | 约2.5 kg | |
| IP防护等级 | IP40(正确安装镜头以及线缆的情况下) | |
| 温度 | 工作温度0°C ~ 50°C,储藏温度-30°C ~ 80°C | |
| 湿度 | 20% ~ 95%RH无冷凝 | |
| 一般规范 | 软件 | MVS |
| 操作系统 | Windows 7/10/11 32/64bits | |
| 协议/标准 | XoFLink,GenICam | |
| 认证 | CE,RoHS |
