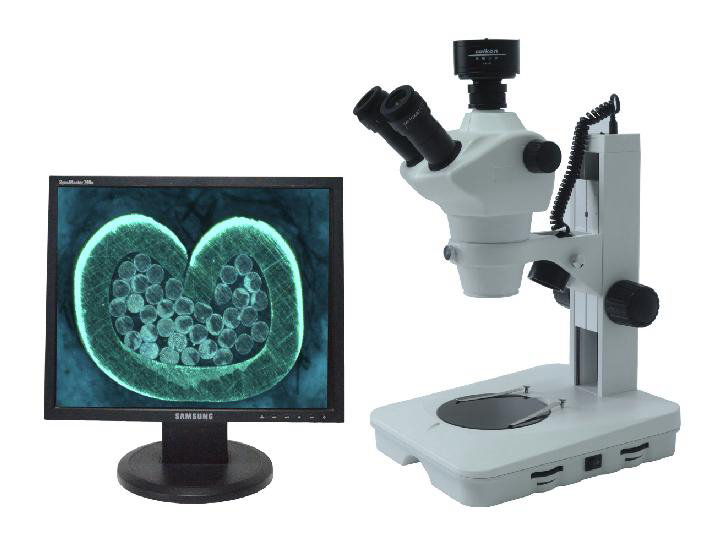

CAIKON蔡康 DZ6F-200 端子截面分析仪

观察筒

三目观察筒,45°倾斜，可360°旋转；50%通光摄影

物镜变倍范围

0.8--5X

目 镜

WF10X（视场22mm）

视野

φ27.5mm-4.4mm

光学放大倍数

8—50X (加配附件可达最大250X)

变 倍 比

6.3：1

双目瞳距调节范围

55--75mm

工作距离

115mm

调焦旋钮范围

100mm

光 源

反射光：单颗高亮LED 灯，亮度可调，照射角度可调

透射光：3W多颗LED灯，亮度可调

中心载物板

玻璃载物板,直径140mm

系统放大倍数

8—380X(以19寸显示器，2X倍的大物镜为例)

电脑摄像系统

1X摄影接口，标准C接口

CK-300数字摄像系统，分辨率：2048X1536， 芯片尺寸：1/2"，USB2.0连接,  图像质量好,色彩还原性好,图像稳定，有多种图像处理方式（详细参数见CK-300摄像机介绍）

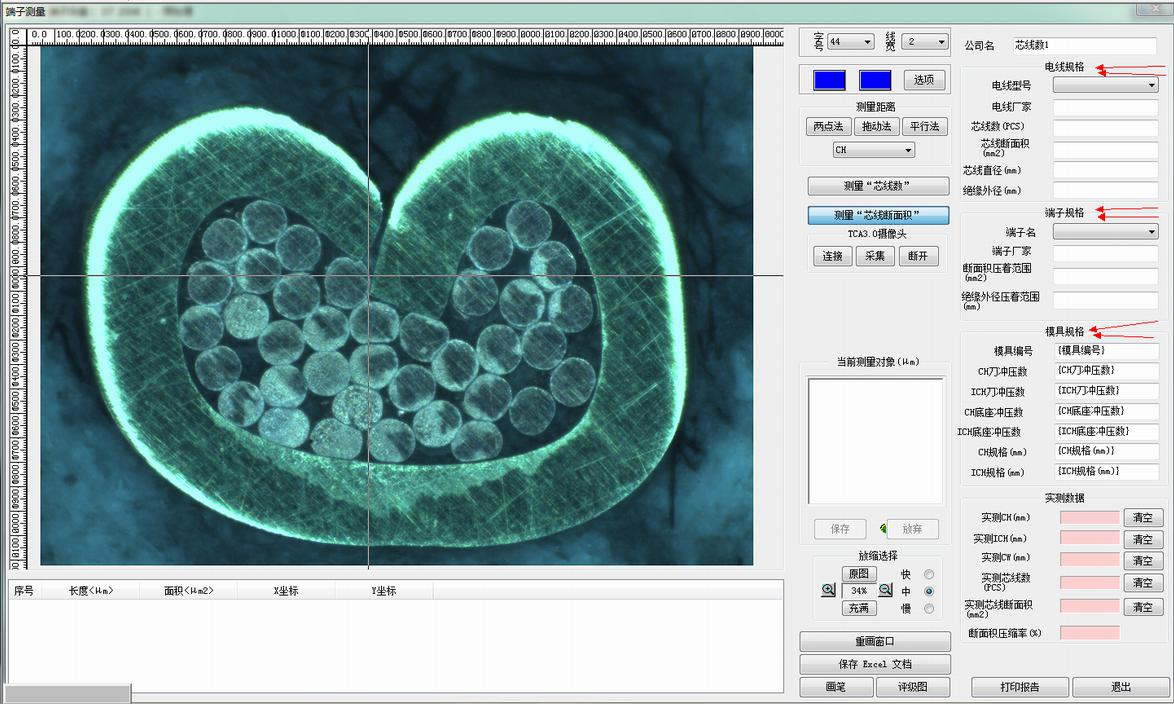

DZ-3000端子分析软件

1、端子断面测量分析功能：本软件可测量端子芯线数；压接高度；压接宽度；压接角度；支承高度；尖端间距；毛刺高度；毛刺宽度；基体厚度；芯线断面积；断面积压缩比率。

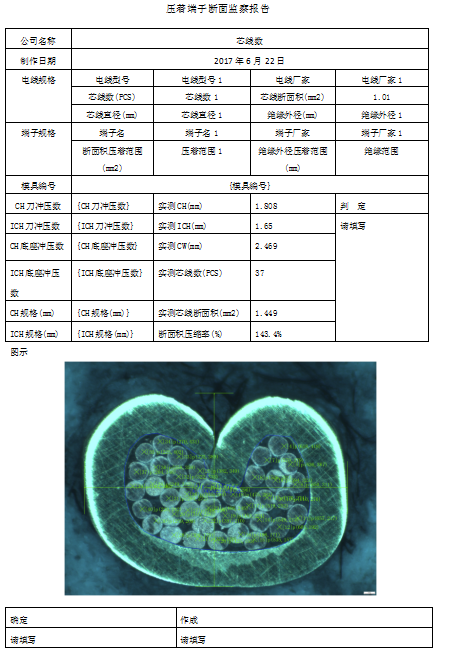

2、新建报告及打开报告：

  可按用户需求制作报告文档的录入界面、软件可自动生成电子报告文档，报告文档内容包括检验单位信息、分析结果、附有标尺及设定的倍数照片、并提供报告的保存和打印功能。报告可保存成word、PDF、及EXCEL表格三种格式。用户也可以新建或打开以软件独有.dt格式的报告文件。

3、几何测量功能：

   本软件提供了:“点”、“直线”、“矩形”、“圆”、“多边形”、“角度”等多种测量工具及测量方法，可完成长度、面积、角度等测量工作。可在测量图上备注文字，标尺，设定固定倍数等。测量完成后可通过软件功能生成一份单图或多图的测量报告。

序号

名    称

数 量

单 位

附 注

1

立体显微镜主机架

1

台

2

双目镜连续变倍镜体

1

套

3

10X目镜

1

对

4

眼罩

1

对

5

双目头托架

1

个

6

内六角扳手

2

把

7

电源线

1

根

8

载物板

1

块

9

反射LED灯

1

套

10

透射LED灯

1

组

11

标尺

1

块

12

摄像接口

1

个

13

彩色数字摄像机

1

个

CK-300

14

USB数据线

1

根

15

DZ-3000端子分析软件光盘

1

张

16

加密锁

1

个

17

标尺

1

个

18

防尘罩

1

个
