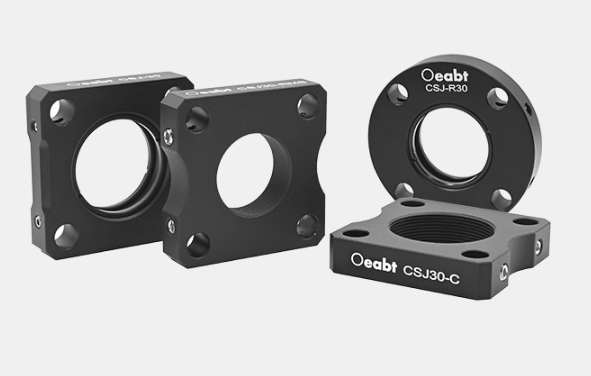

Oeabt    基座光学    CSJ-30   30mm螺纹笼板
  • Oeabt    基座光学    CSJ-30   30mm螺纹笼板

Oeabt 基座光学 CSJ-30 30mm螺纹笼板

Oeabt    基座光学    CSJ-30   30mm螺纹笼板

产品说明

• 直接在>30mm笼式系统装配中安装>光学组件;

• 带有标准的SM1螺纹(1.035"-40),可用于Ø1英寸光学元件;

• 带有标准的SM1、C-Mount或RMS螺纹;

• CSJ-30/CSJ-R30附带2个卡环,用于Ø1英寸光学元件安装;

• 可通过M4螺孔安装接杆;

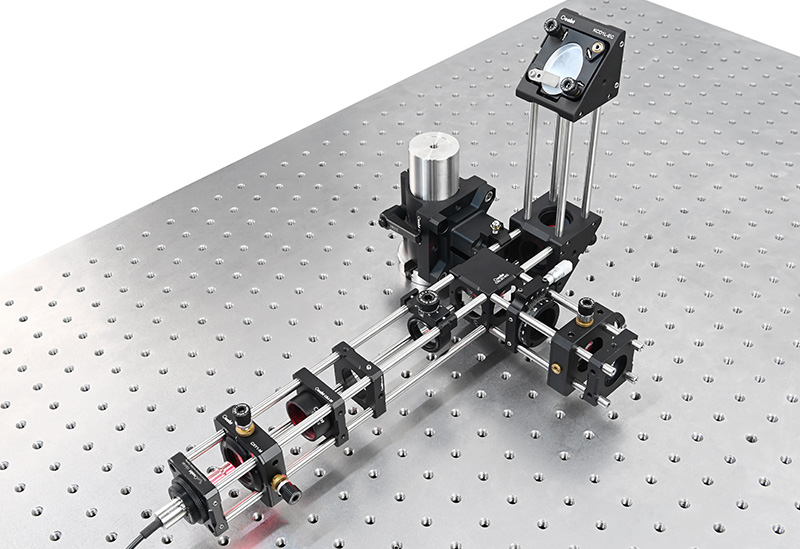

笼板是构建笼式系统的基础构造块,笼板的中心一般有螺纹孔或光滑孔,用于安装光学元件或透镜套筒。


型号CSJ-30
CSJ30-RMS
CSJ-C
CSJ-R30
中心孔径SM1(1.035”-40)
RMS(0.800”-36)
1.00"-32UNF(C-Mount)
SM1(1.035”-40)
螺孔类型M4*1处
通孔间距Ø6.02mm,间距30*30mm
规格41.0*41.0*8.9mm
材质7075铝合金
重量24.7g
27.4g
23.0g
34.2g



示意图

通用参数

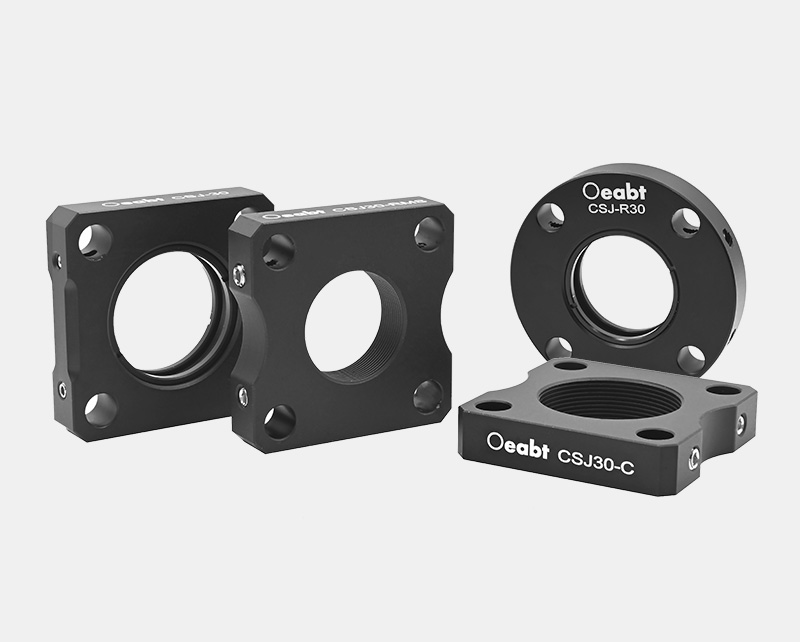

CSJ-30系列 30mm螺纹笼板

• 直接在>30mm笼式系统装配中安装>光学组件;

• 带有标准的SM1螺纹(1.035"-40),可用于Ø1英寸光学元件;

• 带有标准的SM1、C-Mount或RMS螺纹;

• CSJ-30/CSJ-R30附带2个卡环,用于Ø1英寸光学元件安装;

• 可通过M4螺孔安装接杆;

CSJ-30和CSJ-R30笼板中心的SM1(1.035”-40)螺孔,与Ø1英寸透镜套筒兼容。而CSJ30-C可对接安装C-Mount外螺纹的相机镜头组件,CSJ30-RMS可将显微物镜等RMS螺纹元件集成到30mm笼式系统。
