Oeabt 基座光学 LPC-A 笼式转接件
产品说明
• 利用转接件在不同尺寸的笼式系统之间转换；
• 耦合di30mm笼式系统和60mm笼式系统；
• 兼容PCM-S系列笼杆；
• 多规格转接件可直接安装不同厚度的Ø1英寸光学元件；
• 底部M4螺孔用于安装Ø12mm接杆；
通过Ø6mm笼式支杆耦合30mm和60mm笼式组件。两块这种转接件可在它们中间跨接一个30mm笼式子组件，使得整个组件30mm子系统可以作为单个光机械单元沿着Ø6mm笼杆滑动。利用笼板转接件也可以集成60mm的笼式组件。
| 品名 | 30mm转60mm笼式转接件 |
| 规格 | 70.6*70.6mm |
| 通孔间距 | Ø6mm,间距30*30mm |
| 安装镜片 | Ø1英寸光学元件 |
| 材质 | 7075铝合金 |

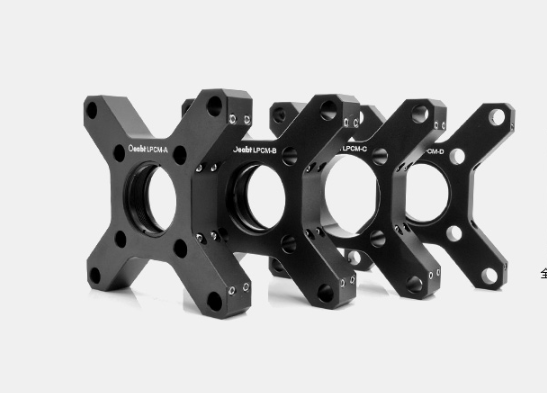

| 型号 | 参数 |
| LPCM-A | 规格:70.6*70.6*12mm; 中心端口:SM1(1.035"-40)全螺纹; 重量:71.0g; | |
| LPCM-B | 规格:70.6*70.6*12mm; 中心端口:SM1(1.035"-40)半螺纹; 重量:71.0g; | |
| LPCM-C | 规格:70.6*70.6*12mm; 中心端口:Ø30.5mm; 重量:63.3g; | |
| LPCM-D | 规格:70.6*70.6*6mm; 中心端口:SM1(1.035"-40)全螺纹; 重量:35.4g; | |
示意图
通用参数
LPCM-A 30mm转60mm笼式转接件
• SM1全螺纹，安装最厚8mm的光学元件；
• 耦合< a href="https://www.oeabt.com/list.php?pid=1&ty=22&bid=5&sid=27" target="_blank">30mm笼式系统和< a href="https://www.oeabt.com/list.php?pid=1&ty=22&bid=5&sid=28" target="_blank">60mm笼式系统；
• 可兼容PCM-S系列笼杆；
• 端口螺孔为标准的SM1(1.035"-40)螺纹； 底部M4螺孔用于安装Ø12mm< a href="https://www.oeabt.com/search.php?pid=1&ty=0&q=接杆" target="_blank">接杆；
【LPCM-A：SM1全螺纹，安装最厚8mm的光学元件】通过Ø6mm笼式支杆耦合30mm和60mm笼式组件。位于中心的螺纹孔可直接安装最厚8mm的光学元件。两块这种转接件可在它们中间跨接一个30mm笼式子组件，使得整个组件30mm子系统可以作为单个光机械单元沿着Ø6mm笼杆滑动。
