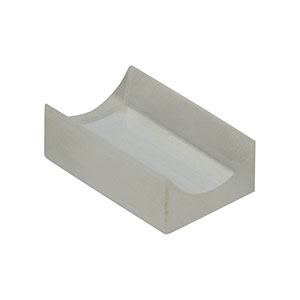

Thorlabs索雷博 LK4372-UV 平凹柱面透镜
特性
- 材料：紫外熔融石英
- 可选未镀膜或镀宽带增透膜版本
- 波长范围：
- 185 nm - 2.1 μm(未镀膜)
- 245 - 400 nm(镀UV膜)
- 350 - 700 nm(镀A膜)
- 650 - 1050 nm(镀B膜)
- 1050 - 1700 nm(镀C膜)
- 焦距可选-8.0 mm到-500.0 mm
应用
- 图像的非对称整形
- 将准直光束转换为线光束
- 生成用于扫描或投影的线图像
Thorlabs提供未镀膜和镀增透膜的平凹柱面透镜。镀UV、A、B和C膜透镜的两面具有分别适用于245 - 400 nm、350 - 700 nm、650 - 1050 nm或1050 - 1700 nm的增透膜。紫外级熔融石英在深紫外具有很高的透过率，并且几乎不产生激光诱导荧光(193 nm的测量结果)，非常适用于紫外到近红外波长范围的应用。这些负柱面透镜能很好地实现光束一维扩束，这使其在光源的一维整形上非常有用。典型应用的是利用单个柱面透镜将准直激光束转换为线光束。使用一对柱面透镜可以用来实现图像的非对称整形。为了最小化像差，在发散光束时，应将透镜的曲面朝向光源。
对于笼式系统和透镜套筒的兼容性，请查看已安装的圆形平凹柱面透镜。这些透镜可非常方便地集成到标准光机系统中。
| Plano-Concave Cylindrical Lens Selection Guide | ||||
|---|---|---|---|---|
| Substrate | N-BK7 | UV Fused Silica | N-BK7 (Round) | UV Fused Silica (Round) |
| AR Coating Range | Uncoated 350 - 700 nm 650 - 1050 nm 1050 - 1700 nm | Uncoated 245 - 400 nm 350 - 700 nm 650 - 1050 nm 1050 - 1700 nm | Uncoated 350 - 700 nm 650 - 1050 nm 1050 - 1700 nm | Uncoated 350 - 700 nm 650 - 1050 nm 1050 - 1700 nm |
| Common Specifications | ||
|---|---|---|
| Material | UV Grade Fused Silicaa | |
| Wavelength Range | Uncoated: 185 nm - 2.1 μm -UV Coated: 245 - 400 nm -A Coated: 350 - 700 nm -B Coated: 650 - 1050 nm -C Coated: 1050 - 1700 nm | |
| Design Wavelength | 546 nm | |
| Broadband AR Coating Reflectanceb | Ravg < 0.5% | |
| Length/Height Tolerance | +0.00 / -0.10 mm (Uncoated and -UV Coated +0.0 / -0.1 mm (-A Coated and -B Coated) | |
| Center Thickness Tolerance | ±0.10 mm (Uncoated and -UV Coated) ±0.1 mm (-A Coated and -B Coated) | |
| Focal Length Tolerance | ±1% | |
| Surface Quality | 60-40 Scratch-Dig | |
| Centration | f ≥ -50 mm: ≤5 arcmin f < -50 mm: ≤3 arcmin | |
| Surface Flatness (Plano Side) | Height | < λ/2 |
| Length | < λ/2 | |
| Cylindrical Surface Powerc (Concave Side) | Height | < 3λ/2 |
| Length | < 3λ/2 | |
| Irregularity (Peak to Valley) | Height (Plano, Curved) | λ/4, λ |
| Length (Plano, Curved) | λ/4, λ/cm | |
| Clear Aperture | >90% of Surface Dimensionsd | |
- 点击链接查看详细的基底规格
- 仅适用于镀膜透镜的指定波长范围。对于未镀膜的透镜，每个表面的反射率大约为4%。
- 类似平面光学元件表面平整度，球面光圈数为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
- LK4498和LK4498-UV对应>81.8%的表面尺寸。
外熔融石英平凹柱面透镜
| Item #a | Focal Length | Height | Length | Radius | Center Thickness | Edge Thickness | Back Focal Length | Reference Drawing |
|---|---|---|---|---|---|---|---|---|
| LK4351 | -8.0 mm | 7.2 mm | 11.0 mm | -3.7 mm | 2.0 mm | 4.9 mm | -9.4 mm |  |
| LK4372 | -10.0 mm | 9.0 mm | 14.0 mm | -4.6 mm | 2.0 mm | 5.6 mm | -11.4 mm | |
| LK4155 | -12.7 mm | 10.0 mm | 15.0 mm | -5.8 mm | 2.0 mm | 4.8 mm | -14.1 mm | |
| LK4836 | -25.0 mm | 10.0 mm | 15.0 mm | -11.5 mm | 2.0 mm | 3.1 mm | -26.5 mm | |
| LK4326 | -25.0 mm | 15.0 mm | 23.0 mm | -11.5 mm | 2.0 mm | 4.8 mm | -26.5 mm | |
| LK4767 | -25.0 mm | 20.0 mm | 30.0 mm | -11.5 mm | 2.0 mm | 7.8 mm | -26.5 mm | |
| LK4498 | -25.4 mm | 22.0 mm | 33.0 mm | -11.7 mm | 2.0 mm | 9.8 mm | -26.8 mm | |
| LK4166 | -30.0 mm | 20.0 mm | 30.0 mm | -13.8 mm | 2.0 mm | 6.3 mm | -31.5 mm | |
| LK4385 | -75.0 mm | 20.0 mm | 30.0 mm | -34.5 mm | 2.0 mm | 3.5 mm | -76.6 mm | |
| LK4245 | -100.0 mm | 30.0 mm | 45.0 mm | -46.0 mm | 3.0 mm | 5.5 mm | -102.4 mm | |
| LK4989 | -500.0 mm | 30.0 mm | 45.0 mm | -230.0 mm | 3.0 mm | 3.5 mm | -503.8 mm |
- 除非另有说明，否则未镀膜透镜的规格与镀膜透镜的相同。
Click to EnlargeClick Here for Raw Data
上图是10 mm厚的未镀膜紫外熔融石英样品在0度入射角下的透过率曲线。请注意这是实际测量的透射率，包括了表面反射。
Click to EnlargeClick Here for Raw Data
蓝色阴影区域表示最佳性能的波长范围为245-400 nm。
Click to EnlargeClick Here for Raw Data
蓝色阴影区域表示最佳性能的波长范围为650 - 1050 nm。
Click to EnlargeClick Here for Raw Data
蓝色阴影区域表示最佳性能的波长范围为350 - 700 nm。
Click to Enlarge
Click Here for Raw Data
蓝色阴影区域表示最佳性能的波长范围为1050 - 1700 nm。
