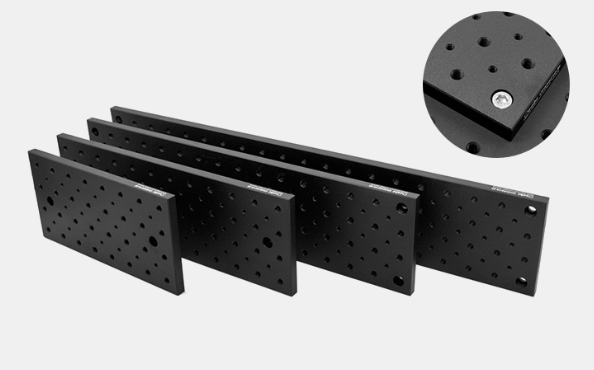

Oeabt 基座光学 OHD5010-M 小规格面包板
产品说明
• 平台板面采用矩阵排列，孔直径标准为M4/M6螺纹孔；
• 孔距为25mm*25mm,厚度10.1mm，平整度＜0.1mm；
• 沉头安装孔完全不影响螺纹孔阵列，距离边缘为25mm；
• 标准的螺纹孔阵列可安装各种光机械，光具座等；
• 采用7075实心铝合金精密加工，具有重量轻,方便移动,平面不易变形等特点；
• 我们提供定制服务，详情请联系我们的客服；

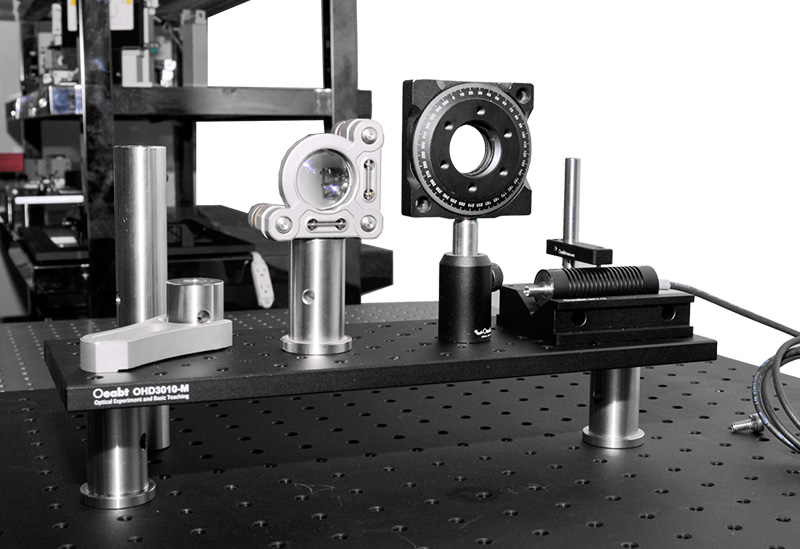

铝制面包板为无磁材质, 可以作为光学装置底板，进行实验和安装小型光学系统的高性价比的载体平台。面包板表面经过阳极氧化发黑处理, 可以减少表面光反射；采用25mm*25mm阵距排列，距离边缘为12.5mm的螺纹孔贯穿底部，可任意一侧安装组件。
| 型号 | 参数 |
| OHD2010-M | 规格:20*10*1.1cm; 螺纹类型:M4/M6（2个沉头孔）; 重量:0.51kg; | |
| OHD3010-M | 规格:30*10*1.1cm; 螺纹类型:M4/M6（2个沉头孔）; 重量:0.78kg; | |
| OHD4010-M | 规格:40*10*1.1cm; 螺纹类型:M4/M6（4个沉头孔）; 重量:1.02kg; | |
| OHD5010-M | 规格:50*10*1.1cm; 螺纹类型:M4/M6（4个沉头孔）; 重量:1.28kg; | |
| 型号 | OPS-B |
| 规格 | 100.0*50.0*10mm |
| 螺纹类型 | M6*8处，间距25mm |
| 重量 | 130.0g |
| 材质 | 7075铝合金 |
示意图
通用参数

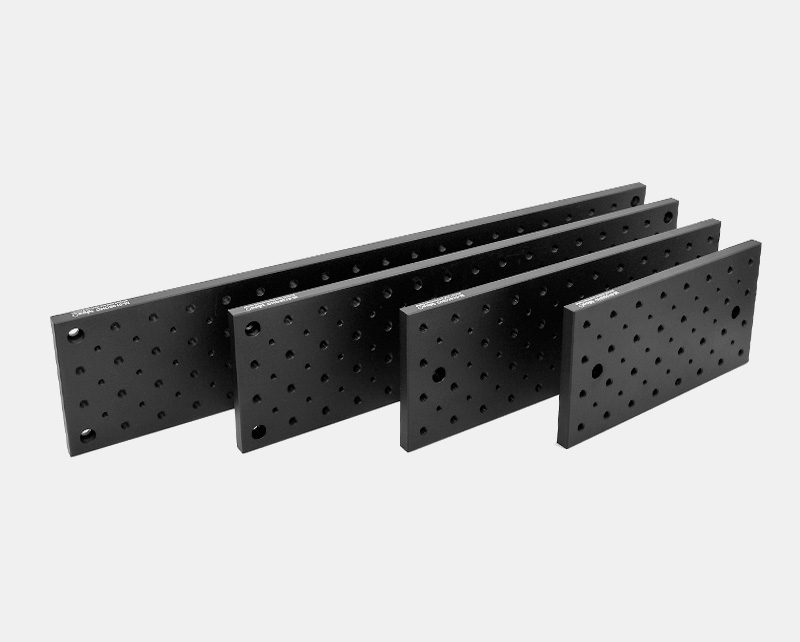

OHD-M系列 小规格面包板
• 平台板面采用矩阵排列，孔直径标准为M4/M6螺纹孔；
• 孔距为25mm*25mm,厚度10.1mm，平整度＜0.1mm；
• 沉头安装孔完全不影响螺纹孔阵列，距离边缘为25mm；
• 标准的螺纹孔阵列可安装各种光机械，光具座等；
• 采用7075实心铝合金精密加工，具有重量轻,方便移动,平面不易变形等特点；
• 我们提供定制服务，详情请联系我们的客服；
铝制面包板为无磁材质, 可以作为光学装置底板，进行实验和安装小型光学系统的高性价比的载体平台。面包板表面经过阳极氧化发黑处理, 可以减少表面光反射；采用25mm*25mm阵距排列，距离边缘为12.5mm的螺纹孔贯穿底部，可任意一侧安装组件。
