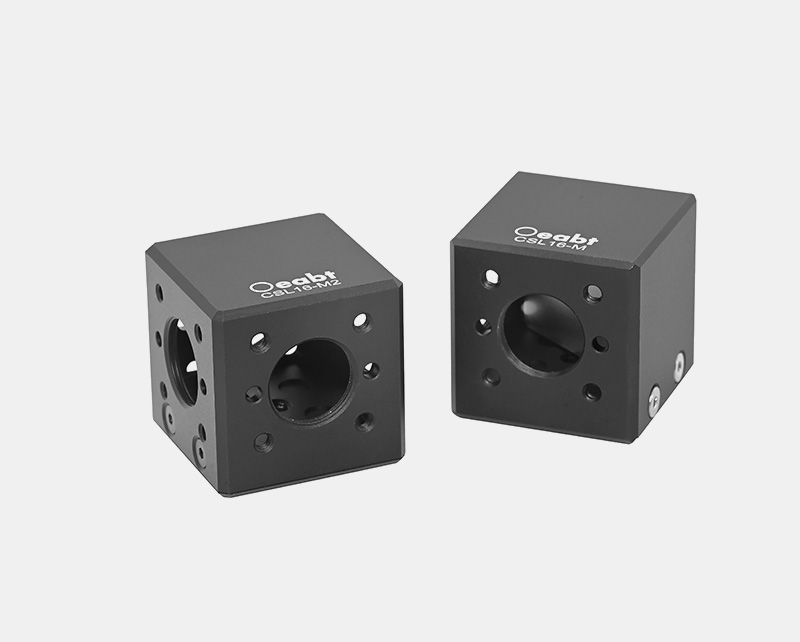

Oeabt 基座光学 CSL16-M 16mm笼式立方体
产品说明
• 兼容16mm笼式系统和SM05透镜套筒；
• CSL16-M开有2处SM05的通光孔，适用于90°反射转向的棱镜安装；
• CSL16-M2开有4处SM05的通光孔，适用于0°和90°分光分束的棱镜安装；
• SM05（0.535”-40）内螺纹；
• 兼容安装SPCM系列Ø4mm支杆；
• 底部M4螺孔可连接接杆；
• 提供预安装的棱镜立方选购；
笼式立方体是笼式系统中的一种重要组成部分，它可以将光线进行反射和折射，使得光线保持相同的传播轴线，在光学系统中，笼式立方体起到了调整光路、减小光路长度、消除光学畸变等作用。
| 型号 | CSL16-M | CSL16-M2 |
| 规格 | 31.3*31.3*31.3mm | |
| 中心孔径 | SM05（0.535”-40）内螺纹 | SM05（0.535”-40）螺孔*4处 |
| 螺孔类型 | 4-40*8处，螺孔间距16mm | 4-40*16处，螺孔间距16mm |
| M4*1处 | ||
| 重量 | 31.3g | 29.0g |
| 材质 | 7075铝合金 | |
示意图
通用参数

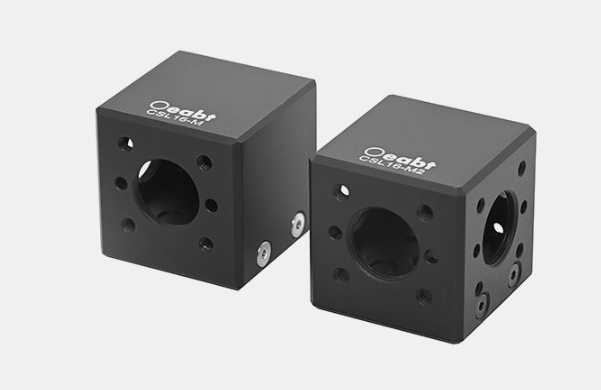

CSL16-M系列 16mm笼式立方体
• 兼容16mm笼式系统和SM05透镜套筒；
• CSL16-M开有2处SM05的通光孔，适用于90°反射转向的棱镜安装；
• CSL16-M2开有4处SM05的通光孔，适用于0°和90°分光分束的棱镜安装；
• SM05（0.535”-40）内螺纹；
• 兼容安装SPCM系列Ø4mm支杆；
• 底部M4螺孔可连接接杆；
• 提供预安装的棱镜立方选购；

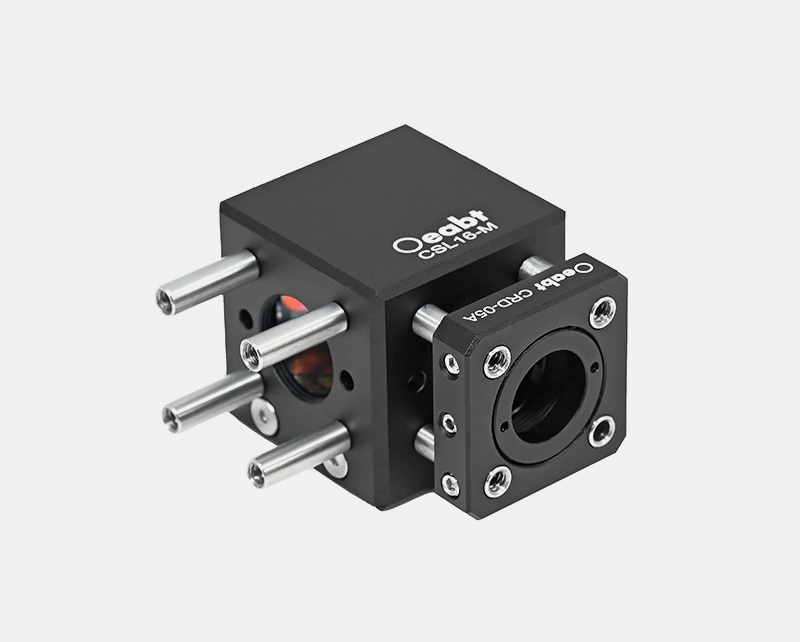

CSL16-M笼式立方体外壳上有2个SM05螺纹入射和出射端口，适合安装近似0°和45°反射的直角棱镜，安装棱镜高度需≤20mm（使用固化胶将棱镜粘合于安装座上，需另外购买），对笼式系统的光路产生反射作用。同时兼容我们的SM05系列的透镜套管。
型号规格工程图对比单价发货日期购物车
CSL16-M2个SM05通光孔点击下载￥398当天
CSL16-M24个SM05通光孔点击下载￥408当天

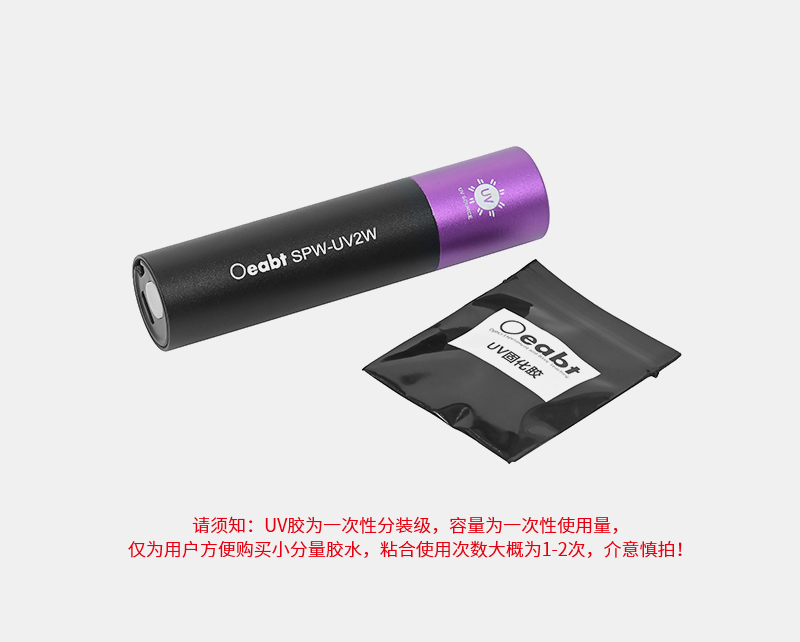

SPW-UV2W UV固化灯+UV胶（袋装）
• 紫外线365nm，2W功率；
• 单档档位，具备常亮和固定频闪两种模式；
• USB接口充电口；
• 使用固化胶将棱镜粘合于安装座上；
一键一档设计，单按压即开启光源，长摁3秒即固定频闪模式。USB接口快速充电，内置大容量锂电池，一次充电可使用3小时，无需更换
