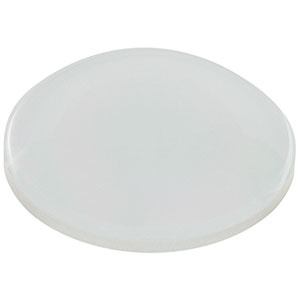

Thorlabs索雷博 LE5802-E1 正弯月透镜
特性
- 真空级氟化钙基底
- 可选Ø1/2英寸和Ø1英寸版本
- 宽带增透膜，用于2 - 5 μm
- 焦距范围：20.0 mm - 1000.0 mm
Thorlabs的Ø1/2英寸和Ø1英寸氟化钙(CaF2)正弯月透镜双面都镀有针对2-5 μm波长范围优化的宽带增透膜。此膜大大减少了基底表面的反射率，整个增透膜范围都具有高透过率且吸收极少。详情请参见曲线标签。还提供未镀膜版本。
氟化钙常用于在红外和紫外光谱范围都需要高透过率的应用。这种材料具有较低的折射率，从180 nm至8.0 μm的使用范围内，折射率在1.35到1.51之间。氟化钙也有很好的化学惰性，和它类似的氟化钡、氟化镁、氟化锂相比，它也具有很高的硬度。
正弯月(凸-凹)透镜的中间位置要比边缘位置厚，可以使光线发生会聚，它的设计目的是为了减少三阶球面像差。当用它会聚平行光束时，凸面应该朝向光源以减少球差。它们常与其它透镜一起使用，可以减小焦距，从而增加数值孔径(NA)。由于正弯月透镜凹面的曲率半径大于凸面的曲率半径，因此会成实像。
透镜颜色可能有所差异
由于镀膜工艺不同，本页的透镜颜色可能会有差异。所有透镜均符合或超过所列规格。
| Common Specifications | |
|---|---|
| Substrate Material | Vacuum-Grade Calcium Fluoridea |
| AR Coating Range | 2 - 5 μm |
| Reflectance Over AR Coating Range @ 0° AOI | Ravg < 1.25%, Rabs < 3.0% |
| Transmission Over AR Coating Range @ 0° AOI | Tavg > 94%, Tabs > 90% |
| Diameters Available | 1/2" or 1" |
| Diameter Tolerance | +0.0/-0.1 mm |
| Thickness Tolerance | ±0.1 mm |
| Focal Length Tolerance | ±2% |
| Surface Quality | 40-20 (Scratch-Dig) |
| Spherical Surface Powerb,c | 3λ/2 |
| Spherical Surface Irregularity (Peak to Valley)c | λ/2 |
| Centration | < 3 arcmin |
| Clear Aperture | >90% of Diameter |
| Design Wavelength | 4.0 μm |
- 点击链接查看详细的基底规格。
- 类似于平面光学元件的表面平整度，球面光圈数(power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
- λ = 633 nm
2 - 5 µm增透膜曲线
Click to Enlarge
Click Here for an Excel File with Plot Data
上图给出了增透膜的理论反射率和波长之间的函数关系图。2-5 μm的平均反射率小于1.25%。蓝色阴影区域表示增透膜优化的波段。此区域外的性能不能保证且差异较大。上面的excel文档提供了延伸波长范围的镀膜曲线数据。
Click to Enlarge
Click Here for an Excel File with Plot Data
上图所示为镀增透膜的氟化钙平凸透镜的透射率与波长的函数关系。蓝色阴影区域表示增透膜优化的范围。此区域外的性能不能保证，且差异较大。上面的excel文档提供了延伸波长范围的镀膜曲线数据。
Click to Enlarge
Click Here for an Excel File with Plot Data
上图为未镀膜的5 mm厚氟化钙样品的测量曲线。
