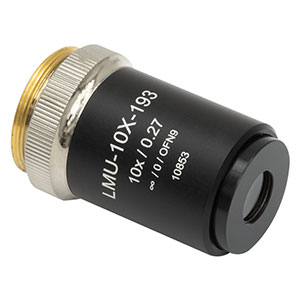

Thorlabs索雷博 LMU-10X-193 MicroSpot®紫外聚焦物镜

Thorlabs索雷博    LMU-10X-193   MicroSpot®紫外聚焦物镜

 放大

Click to EnlargeClick Here for Raw Data
图G4.1：带激光谱线AR膜的MicroSpot窄带物镜的轴向焦移。

• 增透膜，用于192 - 194 nm、240 - 260 nm、248 - 287 nm或325 - 380 nm
• 放大倍率3X、10X或15X
• 衍射极限性能，用于光束直径≤通光孔径的70%
• 数值孔径从0.08至0.35
• RMS(0.800"-36)外螺纹，深3.8 mm

这些3X、10X和15X物镜均镀有以准分子激光线为中心的窄带增透膜，每个表面的最大反射率小于1％，且损伤阈值高，因此非常适合高功率下的激光切割和微加工元件。

RMS(0.800"-36)外螺纹使得物镜可通过HCS013 RMS安装座安装到我们的光纤耦合系统或任一挠性位移台。另外，这些物镜通过SM1A3转接件也可以安装到笼式系统、透镜套筒或其他兼容SM1的光机械件中。物镜盒(OC2RMS盒盖和OC22盒身)和铝盖(RMSCP1)可以单独购买。

Table G4.2  Specifications
Item #	AR Coating Range	Ma	WD	EFL	PFL	NA	EPb	Spot Sizec	OFN	Typical Transmission	Max Reflectance per Surfaced	Pulsed Damage Threshold	Design Tube Lens Focal Lengthe
LMU-3X-193	192 - 194 nm	3X	48.6 mm	59.0 mm	74.7 mm	0.08	9.9 mm	2 µm	12	Raw Data	< 0.3% (192 - 194 nm)	-	200 mm
LMU-3X-248	240 - 260 nm	3X	49.5 mm	59.8 mm	75.7 mm	0.08	9.9 mm	3 µm	15	Raw Data	< 0.5% (240 - 260 nm)	-
LMU-3X-266	248 - 287 nm	3X	49.7 mm	60.0 mm	75.9 mm	0.08	9.9 mm	3 µm	16	Raw Data	< 0.7% (248 - 287 nm) < 0.2% (256 - 275 nm)	5.0 J/cm2 (266 nm, 10 ns, 10 Hz, Ø0.127 mm)
LMU-3X-351	325 - 380 nm	3X	50.5 mm	60.7 mm	76.6 mm	0.08	9.9 mm	4 µm	18	Raw Data	< 0.7% (325 - 380 nm) < 0.2% (335 - 362 nm)	10 J/cm2 (355 nm, 10 ns, 10 Hz, Ø0.406 mm)
LMU-10X-193	192 - 194 nm	10X	13.2 mm	18.2 mm	45.3 mm	0.27	9.9 mm	1 µm	9	Raw Data	< 0.3% (192 - 194 nm)	-
LMU-10X-248	240 - 260 nm	10X	14.5 mm	19.8 mm	46.6 mm	0.25	9.9 mm	1 µm	11	Raw Data	< 0.5% (240 - 260 nm)	-
LMU-10X-266	248 - 287 nm	10X	14.7 mm	20.1 mm	46.8 mm	0.25	9.9 mm	1 µm	12	Raw Data	< 0.7% (248 - 287 nm) < 0.2% (256 - 275 nm)	5.0 J/cm2 (266 nm, 10 ns, 10 Hz, Ø0.127 mm)
LMU-10X-351	325 - 380 nm	10X	15.4 mm	20.9 mm	47.5 mm	0.24	9.9 mm	1 µm	14	Raw Data	< 0.7% (325 - 380 nm) < 0.2% (335 - 362 nm)	10 J/cm2 (355 nm, 10 ns, 10 Hz, Ø0.406 mm)
LMU-15X-193	192 - 194 nm	15X	7.2 mm	12.0 mm	43.7 mm	0.35	8.5 mm	1 µm	9	Raw Data	< 0.3% (192 - 194 nm)	-
LMU-15X-248	240 - 260 nm	15X	8.0 mm	13.1 mm	44.4 mm	0.32	8.5 mm	1 µm	12	Raw Data	< 0.5% (240 - 260 nm)	-
LMU-15X-266	248 - 287 nm	15X	8.1 mm	13.3 mm	44.5 mm	0.32	8.5 mm	1 µm	13	Raw Data	< 0.7% (248 - 287 nm) < 0.2% (256 - 275 nm)	5.0 J/cm2 (266 nm, 10 ns, 10 Hz, Ø0.127 mm)
LMU-15X-351	325 - 380 nm	15X	8.5 mm	13.9 mm	44.9 mm	0.31	8.5 mm	1 µm	13	Raw Data	< 0.7% (325 - 380 nm) < 0.2% (335 - 362 nm)	10 J/cm2 (355 nm, 10 ns, 10 Hz, Ø0.406 mm)

• 与焦距为200 mm的套筒透镜一起使用时
• 入瞳直径(EP)在物镜后孔径处定义。
• 理论光斑尺寸由物镜中心波长处的(1.83*λ)/(2*NA)确定。假设高斯输入光束(其轮廓在1/e²直径处截断)充满EP。
• 不建议在增透膜范围之外使用这些物镜，因为表面反射可能会造成重影，并且会明显降低光学元件的总透射率。
• 有关套筒透镜和物镜的兼容性信息，请看放大率&视场标签。
