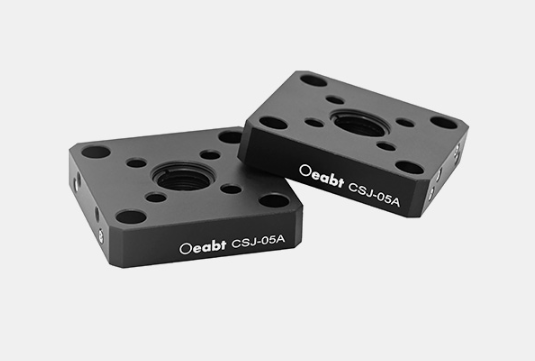

Oeabt 基座光学 CSJ-05A 16mm螺纹笼板
产品说明
• SM05（0.535”-40）螺纹笼板；
• 可安装最厚为5.3mm的Ø1/2英寸的光元件；
• 4个通孔，用于Ø4mm支杆，兼容16mm笼式系统；
• 另外4个通孔，用于Ø6mm支杆，兼容30mm笼式系统；
• 底部M4螺孔可连接接杆，应用于自由空间；
16mm螺纹笼板专为我们的紧凑型16mm笼式装配系统设计，适合装配Ø1/2英寸光学元件的光学系统，附带2个CSK05卡环，用于夹持厚度≤5.3mm的Ø1/2英寸的光学镜片。
| 型号 | CSJ-05A |
| 规格 | 40.7*40.7*8.9mm |
| 中心孔径 | SM05（0.535”-40）内螺纹 |
| 通孔间距 | Ø4.03mm*4处，通孔间距16mm； Ø6.03mm*4处，通孔间距30mm； |
| 螺孔类型 | M4 |
| 重量 | 31.6g |
| 材质 | 7075铝合金 |
示意图
通用参数
CSJ-05A 16mm螺纹笼板
• SM05（0.535”-40）螺纹笼板；
• 可安装最厚为5.3mm的Ø1/2英寸的光元件；
• 4个通孔，用于Ø4mm支杆，兼容16mm笼式系统；
• 另外4个通孔，用于Ø6mm支杆，兼容30mm笼式系统；
• 底部M4螺孔可连接接杆，应用于自由空间；
16mm螺纹笼板专为我们的紧凑型16mm笼式装配系统设计，适合装配Ø1/2英寸光学元件的光学系统，附带2个CSK05卡环，用于夹持厚度≤5.3mm的Ø1/2英寸的光学镜片。
