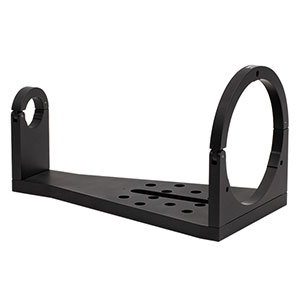

Thorlabs索雷博 MVBTC45/M 双远心透镜夹具

特性

• 在整个景深范围内提供不变的放大率
• 可选放大率：0.128X、0.243X、0.528X或1.000X
• 兼容带最大2/3英寸传感器的C-Mount相机
• 每个透镜附带详细的测试报告，包含透镜性能数据
• 提供用于轻松安装或拆除MVBT2313和MVBT2324的夹具

Thorlabs为机器视觉应用提供自己的双远心透镜系列。这些透镜在物空间和像空间的放大率与距离(景深范围内)或者视场内位置无关。这一特性非常适合机器视觉应用：在测量尺寸时，无论物距或位置如何变化，远心透镜都能获得相同的测量结果。关于远心透镜的详细信息以及其与标准透镜的区别，请查看远心透镜教程标签。

这些透镜设计用于2/3英寸传感器，例如我们科研级CMOS相机中的传感器。透镜也可用于小于2/3英寸的传感器，但视场会有所减小。透镜外壳的图像侧带有C-Mount(1.000"-32)外螺纹，也兼容我们的许多相机。通过SM1A10螺纹转接件，可匹配C-Mount与SM1(1.035"-40)内螺纹，从而兼容我们的透镜套筒或其他SM1螺纹安装座。如果使用CML05 CS-转C-Mount转接件，CS-Mount相机也兼容这些镜头。

每个透镜附带详细的测试报告，显示准确规格和和畸变图，包括RMS畸变、最大畸变、放大率、最大远心、图像尺寸和工作距离。报告样本见表1.1。应要求可提供原始数据文件。文件包含畸变、绝对畸变和远心度，以及测量数据报告。曲线标签显示了畸变(%)与视场高度(mm)的典型性能图。

请注意，由于MVBT2313的尺寸和重量，用户必须小心且正确地安装和支撑此透镜；不应仅通过其C-Mount螺纹安装。下面销售用于安装MVBT2313和MVBT2324透镜的夹具。这些夹具具有沉头孔槽和沉头孔，可用于实现多种安装配置。

Table 1.1  Key Specificationsa
Item #	MVBT2313	MVBT2324	MVBT2353	MVBT2310
Magnification	0.128X ± 1%	0.243X ± 1%	0.528X ± 1%	1.000X ± 1%
Working Distanceb	179.0 mm	97.9 mm	44.5 mm	44.0 mm
Depth of Fieldc	±15 mm	±11 mm	±1 mm	±0.9 mm
Field of View (2/3" Format Sensor)d	85.9 mm	45.3 mm	20.8 mm	11.0 mm
Modulation Transfer Function (MTF)e	>55%	>51%	>51%	>42%
Sample Test Reportf
Lens Mount	C-Mount (1.000"-32)
Lens Lengthg,h	10.95" (278.1 mm)	6.74" (171.2 mm)	5.12" (130.0 mm)	3.29" (83.5 mm)
Lens Housing Diameter at Largest Pointh	Ø4.50" (Ø114.3 mm)	Ø2.50" (Ø63.5 mm)	Ø1.50" (Ø38.1 mm)	Ø1.20" (Ø30.5 mm)
Mass (Weight)	1.07 kg (2.36 lbs)	0.36 kg (0.79 lbs)	0.16 kg (0.35 lbs)	0.14 kg (0.31 lbs)

• 完整规格请查看规格标签。
• 工作距离定义为景深中心到透镜外壳的第一个机械表面。
• 指定为70 lp/mm和50% MTF。
• 视场规定为沿传感器对角线方向。
• 指定为70 lp/mm，穿过视场。
• 点击  图标查看样本测试报告。
• 不包括C-Mount螺纹。

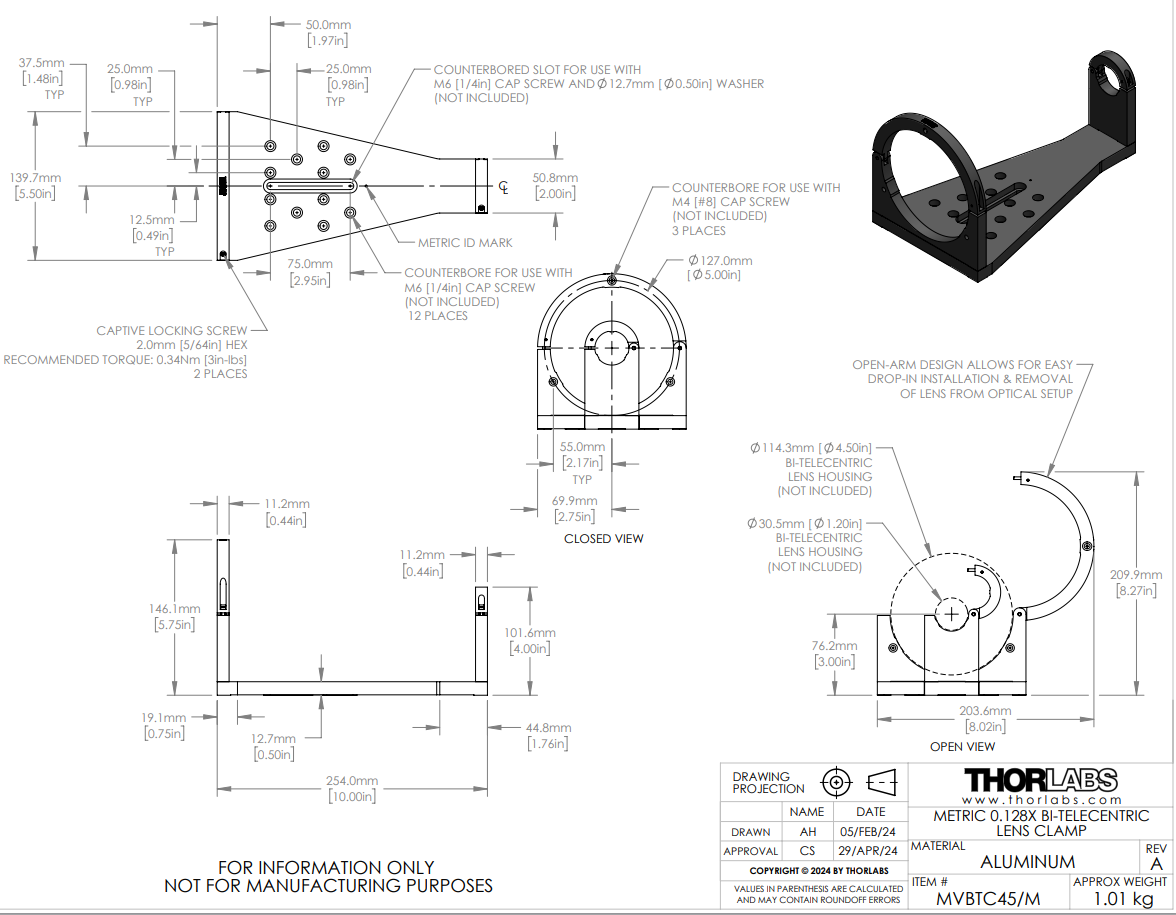

• 查看机械图纸，请点击产品型号旁的红色文件() 图标。
