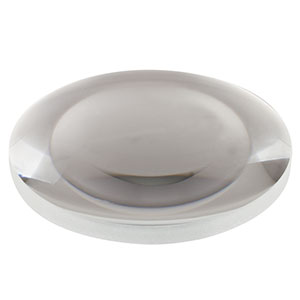

Thorlabs索雷博 AL75150 高精度非球面镜

AL75150 - 非球面透镜，N-BK7，Ø75.0 mm，f=150 mm，NA=0.23，未镀膜

详情

特性

平凸非球面透镜直径范围10-100 mm
数值孔径选择范围0.23 - 0.62
提供未镀膜透镜或镀有增透膜的透镜，用于350 - 700 nm、650 - 1050 nm或1050 - 1700 nm
CNC精密抛光，具有很高的光学性能
也提供已安装的精密非球面镜

Thorlabs的精密非球面透镜采用电脑控制工艺(CNC)生产。使用CNC机器打磨抛光(而不是使用模具成型)的方法，可生产大直径((≥ 10 mm)的非球面透镜，而且透镜仍然具有近场衍射限制性能。例如，直径15 mm、CNC抛光的非球面透镜的波前误差一般比模具成型的透镜少20倍到50倍。

这些非球面透镜经过优化，用于聚焦入射在透镜非球面侧的光，能够实现最小的球差，不过光入射在平面侧时它们也可以用于准直。这些Ø10 mm - Ø100 mm透镜的数值孔径范围从0.23到0.62。低数值孔径(< 0.3)适用于保持特定光束形状的应用，而高数值孔径(>0.4)具有较强的聚光能力(低f/#)，同时还能减小球面像差。

透镜可选未镀膜或两面都有宽带增透膜的版本，增透膜在350 - 700 nm、650 - 1050 nm或1050 - 1700 nm波段范围内的平均反射率小于0.5%(一面)。它们使用S-LAH64或者N-BK7基底制作，两种基底对于可见光到近红外(透射率数据见表G1.1到G4.1的信息图标)具有高透射率。但是，由于S-LAH64比N-BK7具有更高的折射率，因此通常用于制作高数值孔径短焦距的透镜。

Thorlabs提供多种尺寸的标准卡环，用于将这些透镜安装到透镜套筒组件。我们也提供特厚卡环，便于安装高曲率透镜(更多信息，请看安装选项标签)。

光学性能验证
每个透镜都经过严格的检验程序。我们的测量实验室使用Zygo Verifire™、NewView™和GPI™干涉仪，在无接触的情况下生成透镜光学表面的三维映射图。此外，一台PGI Dimension 5XL表面轮廓仪可以对光学元件进行接触式测量。这些能力使我们可以比其它可能的方法更有自信地测量和保持我们产品的规格。更多信息，请看测量标签。

定制非球面透镜
Thorlabs的CNC抛光非球面透镜在我们的新泽西州牛顿市总部的生产车间生产。我们的光学事业部拥有丰富的制造能力，使我们可以为OEM订单和小数量定制订单提供多种定制光学元件。我们提供定制透镜直径、焦距、基底、镀膜和安装选项，价格与库存产品相当。更多信息请看定制能力标签，或联系技术支持

其它CNC抛光的非球面透镜
Thorlabs也供应由紫外熔融石英制成、最大NA为0.145的已安装和未安装版CNC抛光非球面透镜。这些Ø1英寸高精度透镜比本页透镜的公差更小。我们也提供NA较大、多种直径的未安装版UVFS透镜。请看右表的选择指南表，了解完整的精密非球面透镜选项。

MRF抛光的非球面透镜
我们还提供具有最小波前误差的衍射极限、MRF抛光的非球面透镜。这些透镜无球差，为许多轴上应用提供最佳的单个元件解决方案。

Common Specifications^a
Clear Aperture (Collimation)	>90% of Diameter
Focal Length Deviation	±1%
Sag Deviation	±7.5 µm
Surface Irregularity of Convex Surface	< 3 Fringes (RMS)
Wavefront Error (RMS)	< 0.5 µm
Surface Quality	40-20 Scratch-Dig (Uncoated) 60-40 Scratch-Dig (AR Coated)
AR Coating Reflectance	R_avg < 0.5%

点击表G1.1到G4.1信息图标()查看完整规格。

Table 1.1 Precision Aspheric Lenses Selection Guide
Substrate Material	NA	Mount
UV Fused Silica	0.142 - 0.145	Unmounted
	0.142 - 0.145	Mounted
	0.65	Unmounted
N-BK7 / S-LAH64	0.23 - 0.62	Unmounted
N-BK7 / S-LAH64	0.23 - 0.55	Mounted
Zinc Selenide	0.22 - 0.67	Unmounted
Acylindrical Lenses	0.45 - 0.54	Unmounted
Axicons	-	Unmounted
