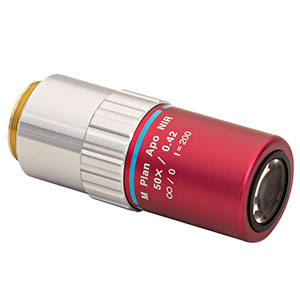

Thorlabs索雷博 MY50X-825 平场复消色差物镜

 放大

• 波长范围：480 nm到1800 nm
• 适合明场观测和激光聚焦
• 5X、10X、20X或50X放大率

Thorlabs提供Mitutoyo平场复消色差近红外(NIR)物镜，可选5X、10X、20X或50X放大率。它们在可见光范围提供平坦的聚焦面和色差校正，并且透过范围扩展到1800 nm。长工作距离在透镜表面和物体间提供大空间，非常适合机器视觉应用或激光聚焦。每个物镜刻有等级、放大率、数值孔径、波长范围、数字0(说明用于无盖玻片的样品成像)和规定放大率下的套筒透镜焦距。关于这些物镜的主要规格的详细解释，请看物镜教程标签。如果这些物镜发货时包含的存储盒丢失或破损，Thorlabs也提供替换用的物镜存储盒(型号为OC2M26和OC24)。

Item #	Wavelength Range	Ma	WD	EFL	NA	EPb	Resolutionc	Typical Transmission	OFN	PFL	AR Coating Reflectance	Pulsed Damage Threshold	Objective Threading
MY5X-822	480 - 1800 nm	5X	37.5 mm	40 mm	0.14	11.2 mm	2.4 µm		24	95 mm	Not Available	Not Available	W26 x 0.706; 5 mm Depth
MY10X-823		10X	31 mm	20 mm	0.26	10.4 mm	1.3 µm
MY20X-824		20X	20.0 mm	10 mm	0.40	8.0 mm	0.8 µm
MY50X-825		50X	17.0 mm	4 mm	0.42	3.4 mm	0.8 µm

• 使用200 mm焦距的套筒透镜
• 入瞳直径(EP)在物镜后孔径处定义，通过EP=2*NA*EFL计算。
• 理论瑞利分辨率由λ = 550 nm处的0.61*λ/NA确定；详情请看分辨率标签。

M = 放大倍数
WD = 工作距离
EFL = 有效焦距
PFL = 齐焦长度

NA = 数值孔径
EP = 入瞳直径
OFN = 光场数
