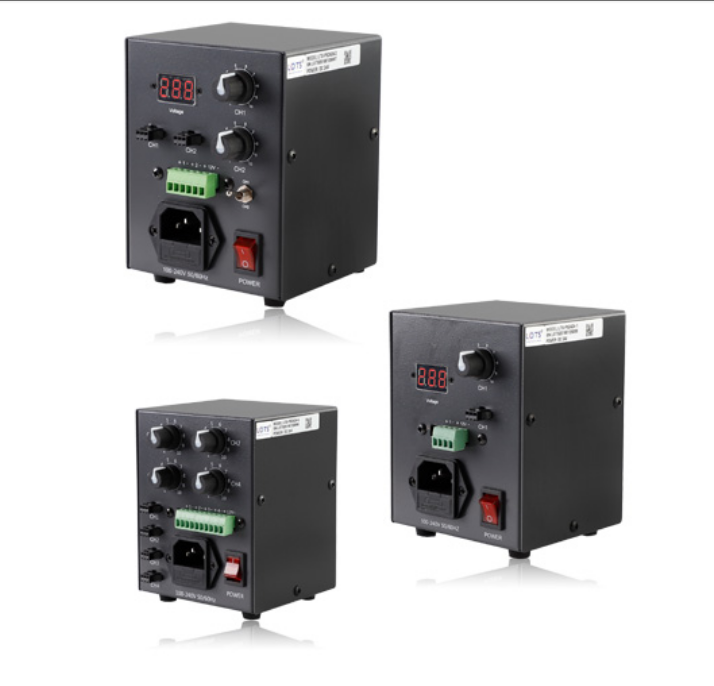

LOTS乐视 LTS-PS2424-4 光源控制器
控制器特点
1、结构简单，体积小，DIN导轨安装
2、具备外触发功能
3、亮度无级调节
4、具备电压显示功能
5、常亮/常灭模式可选
6、配一组12V 500mA输出，供其他设备使用
控制器参数
型号 | LTS-PS2424-1/2/4 | 备注 |
电源输入电压 | AC 100-240V | |
电源输入频率范围 | 50/60Hz | |
输出通道数 | 1、2、4 | |
输出电压调节范围 | 12-24V | |
亮度调节方法 | 旋钮调节 | |
亮度调节方式 | 恒压型 | |
亮度调节等级 | 无级调节 | |
外部触发电压 | 0-1.5V | 具备外部触发功能 |
附加输出电压 | 12V/500mA | 可给相机供电，此电压严禁反接 |
常亮/常灭模式切换 | 支持 | 通过外部拨动开关TS进行切换 |
连接步骤 :

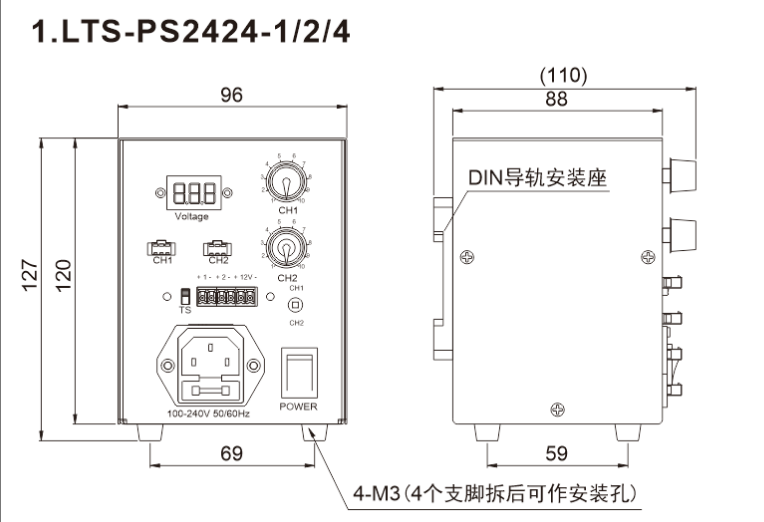

步骤1:将光源与控制器连接好(参考右图)。
步骤2:如果需要进行外部触发控制，请将外部触发信号源与控制器触发端口连接好。
步骤3:接入电源（AC 100-240V 50/60Hz），把红色开关按钮“-”按下，“O”凸起，指示灯亮，表示已上电。
步骤4:旋转调节旋钮使相应通道光源亮度达到需要值。顺时针旋转旋钮增大光源亮度，逆时针旋转旋钮减小光源亮度。
触发端口及设置
该系列控制器为低电平触发。触发端口共有2组，每组分别有+、-标识， 在+、-端口输入低电平0-1.5V或+、-短接，可实现触发功能。
说明：T1为触发延时，T1≤200us，T3≤200us。
控制器型号
类型 | 型号 | 输出电压范围 | 总输出功率 | 单路输出*大功率 | 通道数 | 外部触发电压 | 备注 |
模拟控制器 | LTS-PS2424-1 | 12-24V | 24W | 24W | 1 | 0-1.5V | 具备电压显示，触发，相机供电功能 |
LTS-PS2424-2 | 12-24V | 24W | 24W | 2 | |||
LTS-PS2424-4 | 12-24V | 24W | 24W | 4 | 具备触发，相机供电功能 |
