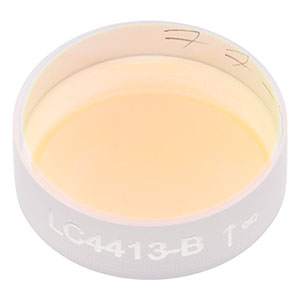

Thorlabs索雷博 LC4413-B 紫外熔融石英平凹球面透镜
特性
- 提供Ø6 mm、Ø8 mm、Ø1/2英寸和Ø1英寸版本
- 增透膜用于650 - 1050 nm
- 材质：紫外级熔融石英
- 成虚像
Thorlabs提供紫外级熔融石英平凹透镜，包含Ø6 mm、Ø8 mm、Ø1/2英寸和Ø1英寸版本，且镀有增透膜，用于于650 - 1050 nm。紫外级熔融石英在深紫外波长范围具有高的透射率，同时在激光诱导下几乎没有荧光发射(经193 nm测试过)，因此非常适合从紫外到近红外的应用。此外，紫外级熔融石英比N-BK7玻璃具有更好的均匀性和更低的热膨胀系数。
平凹透镜上镀的增透膜特别适合于多个光学元件的应用。由于未镀膜的基底每个表面有约4％的反射率，添加增透膜能改善透过率，这在弱光领域应用中特别重要，可以防止与多次反射有关的不良影响(例如重影图像)。
平凹透镜具有负焦距，应用广泛，常用来发散准直的入射光束。在这种情况下，准直光束应该入射在曲面上，以最大程度地减小球面像差。这些透镜的侧面刻有无限符号、指向曲面的箭头和产品型号，以便识别。平凹透镜能成虚像，因此常用作伽利略扩束系统中的入射光学元件；这种透镜具有理想的发散性，然后使用胶合透镜重新准直光束。在光学系统中，研究人员会谨慎选择光学元件，使正透镜和负透镜引入的像差刚好抵消。还有人会用成对的透镜来增加会聚透镜的有效焦距。
决定使用平凹透镜还是双凹透镜来发散入射光时，如果绝对放大率小于0.2或者大于5，最好选用平凹透镜；如果介于这两个值之间，双凹透镜则更为合适。
这些透镜兼容Thorlabs的多种透镜安装座。详情请看安装选项标签。
| Plano-Concave Lens Selection Guide | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Unmounted N-BK7 |
| ||||||||||||
| Mounted N-BK7 |
| ||||||||||||
| N-SF11 |
| ||||||||||||
| UV Fused Silica |
| ||||||||||||
| CaF2 |
| ||||||||||||
| ZnSe |
| ||||||||||||
也可以定制镀膜。
| Common Specifications | ||
|---|---|---|
| Lens Shape | Plano / Concave | |
| Substrate Material | UV-Grade Fused Silicaa | |
| AR Coating Range | 650 - 1050 nm | |
| Reflectance Over Coating Range (AOI = 0°) | Ravg < 0.5% | |
| Diameters Available | 6 mm, 8 mm, 1/2" and 1" | |
| Diameter Tolerance | +0.0 mm / -0.1 mm | |
| Thickness Tolerance | ±0.1 mm | |
| Clear Aperture | >90% of Diameter | |
| Design Wavelength | 587.6 nmb | |
| Index of Refraction | 1.458 @ 587.6 nm | |
| Surface Quality | 40-20 Scratch-Dig | |
| Surface Flatness (Plano Side) | ≤λ/2c | |
| Spherical Surface Power (Concave Side)d | ≤3λ/2c | |
| Surface Irregularity (Peak to Valley) | ≤λ/4c | |
| Centration | ≤3 arcmin | |
| Focal Length Tolerance | ±1% | |
| Damage Threshold | Pulsed | 0.246 J/cm2 (800 nm, 99 fs, 1 kHz, Ø0.166 mm) 7.5 J/cm2 (810 nm, 10 ns, 10 Hz, Ø0.133 mm) |
| CWe | 20 kW/cm (1070 nm, Ø0.974 mm) | |
- 点击链接查看详细的基底规格。
- LC4210-B、LC4252-B和LC4513-B的设计波长为588 nm。
- 633 nm下
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度。此参数也常称为曲面拟合。
- 详情请参考损伤阈值标签。
这种高性能的多层增透膜在指定的波长范围内的平均反射率小于每表面0.5％。增透膜设计的入射角(AOI)为0°和30°之间。更详细的增透膜曲线见图2.2。
对于拟用于在较大的入射角的光学系统，还请考虑订购传统的为45°的入射角优化的镀膜方式，这些镀膜建议用于从25°至52°的入射角。欲了解更多信息，请联系技术支持。
Click to EnlargeClick Here for Raw Data
图2.2 蓝色阴影区域指示了最佳性能在650 - 1050纳米的特性波长范围内
Click to Enlarge
Click Here for Raw Data
图2.1 下面是入射光垂直于入射到10毫米厚未镀膜紫外级熔融石英样品的透过率曲线。请注意这是实际测量的透过率结果，包含了表面反射。
