Thorlabs索雷博 LA1951-A-ML 平凸透镜
特性
- 材料：N-BK7
- 增透膜波长范围：350 - 700 nm
- 可选直径Ø1/2英寸、Ø1英寸、Ø1.5英寸或Ø2英寸
- 焦距范围从15 mm到2500 mm
- 安装在兼容SM螺纹的透镜单元上，带卡环

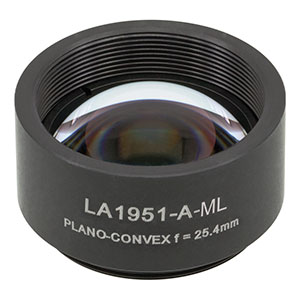

这些平凸透镜由符合RoHS标准的N-BK7材料制造，并且镀有增透膜，在350 - 700 nm波长范围内提供每个表面< 0.5%的平均反射率。N-BK7通常用于不需要紫外熔融石英的高级性能(如在紫外波段的高透过率和较低的热膨胀系数)的应用场合。这些Ø1/2英寸、Ø1英寸、Ø1.5英寸和Ø2英寸的透镜分别安装在兼容SM05(0.535"-40)、SM1(1.035"-40)、SM1.5(1.535"-40)和SM2(2.035"-40)螺纹的安装座上，从而可以兼容我们的SM螺纹透镜套筒。SM螺纹卡环用于将透镜固定在安装座中。每个安装座都刻有型号、透镜类型、焦距、指向透镜弯曲表面的箭头，以及增透膜范围。
与所有的平凸透镜一样，对于无限远和有限远共轭应用，这些透镜的焦距是正的，而且具有近似于最佳的外形。它们可以用来会聚准直光束或准直点光源发出的光。为了最小化球差，准直光聚焦时应从透镜的曲面入射，而点光源准直时应从透镜的平面入射。
透镜的焦距可用简化的厚透镜方程来计算：
这里n为折射率，R为透镜表面的曲率半径。更多信息，请见教程标签。
我们已安装的N-BK7平凸透镜提供未镀膜的版本或从五种增透膜(A、AB、B、C或D膜)中选择一种镀膜的版本，增透膜可减少透镜每个表面指定波长范围的反射光。本页为镀A膜的已安装的透镜，A膜的设计波长范围是350-700 nm。其他增透膜透镜见表1.1。镀膜信息请看曲线标签。
| 表1.1 N-BK7平凸透镜选型指南 | |
|---|---|
| 未安装的镜头 | 安装式镜头 |
| 未涂层的 | 未涂层的 |
| 涂层（350 - 700 纳米） | 涂层（350 - 700 纳米） |
| AB涂层（400 - 1100纳米） | AB镀膜（400 - 1100纳米） |
| B涂层（650 - 1050纳米） | B涂层（650 - 1050 纳米） |
| C涂层（1050 - 1700 纳米） | C涂层（1050 - 1700纳米） |
| D涂层（1650 - 3000 纳米） | - |
| N-BK7 平凸球面单透镜 | |
|---|---|
| 镜片形状 | 平凸 |
| 基底材料 | N-BK7光学玻璃A等a |
| AR镀膜范围 | 350纳米至700纳米（-A镀膜） |
| 反射率超过 AR镀膜范围（AOI = 0°） | R < 0.5%avg |
| 设计波长 | 587.6纳米或633纳米b |
| 折射率 | 1.517（@ 587.6 纳米） 1.515（在633纳米波长处） |
| 表面质量 | 40-20划痕-麻点 |
| 表面平整度c普莱诺侧 | 半波长 |
| Spherical Surface Powerc,d 凸面 | 3λ/2 |
| 表面不规则c峰谷 | 四分之一波长 |
| 损伤阈值e | 7.5 焦耳/平方厘米（532纳米，10纳秒，10赫兹，直径0.504毫米）2 |
| Abbe Number | 五 = 64.17d |
| 集中 | < 3角分 |

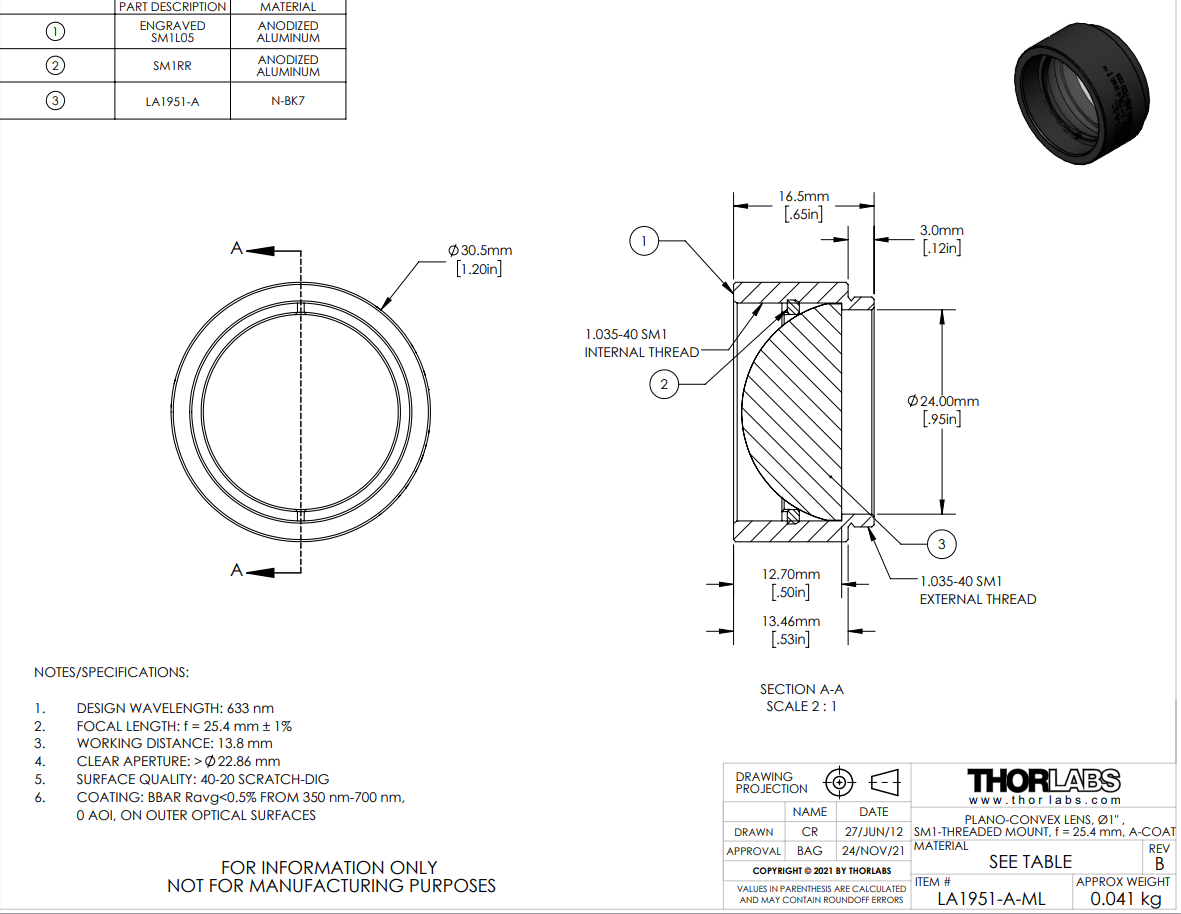

| 净通光口径 | Ø1/2" 镜片：直径＞11.05毫米 镜片：＞Ø22.86 毫米 Ø1.5" 镜头：直径大于34.29毫米 Ø2" 镜头：>Ø45.72 毫米 |
| 焦距公差 | ±1% |
- 点击链接查看关于基底的详细规格
- 各个透镜规格请看下表。
- 587.6 纳米处
- 光圈数(surface power)类似于平面光学元件的表面平整度，它是球面光学元件的表面相对于已校准的基准量规的偏差度，一般针对的是587.6 nm光源，除非另有说明。此规格也常被称为曲面拟合。
- 受到增透膜限制。
图2.1是未镀膜的N-BK7的透过率曲线。它表示一个10 mm厚、未镀膜的样品的总透过率，在350 nm到2.0 µm波长范围内，损失主要来源于表面反射。
点击这里原始数据
图2.1：这是入射光法线入射一块10 mm厚、未镀膜的N-BK7样品时的透过率曲线。请注意，这是测得的透过率，包含了表面反射。
点击这里原始数据
图2.2：蓝色阴影区域表示具有最佳性能的350 - 700 nm指定波长范围。
| N-BK7 平凸透镜选型指南 | |
|---|---|
| 未安装的镜头 | 安装式镜头 |
| 未涂层的 | 未涂层的 |
| 涂层（350 - 700 纳米） | 涂层（350 - 700 纳米） |
| AB涂层（400 - 1100纳米） | AB镀膜（400 - 1100纳米） |
| B涂层（650 - 1050 纳米） | B涂层（650 - 1050纳米） |
| C涂层（1050 - 1700纳米） | C涂层（1050 - 1620纳米） |
| D涂层（1650 - 3000纳米） | - |
N-BK7平凸透镜提供未镀膜或镀五种宽带增透膜之一的版本，它们的反射率曲线请查看图2.3。这些高性能的多层增透膜在整个指定波长范围内的平均反射率低于0.5%(每个表面)(除了AB和D膜，其平均反射率< 1.0%)。
这些膜层在0到30度的入射角范围内提供良好性能 (0.5 NA)。对于想使用大角度入射的光学元件，可以考虑针对45度入射角优化的定制光学薄膜；这些薄膜可以在25到52°的入射角下使用。
图2.3中的曲线给出了该系列中标准镀膜的性能与波长的关系。宽带镀膜的典型吸收为0.25%，这在反射率曲线中没有显示出来。
图2.3：Thorlabs标准宽带增透膜(8° AOI)的反射率曲线图。
