zolix卓立汉光 RS65.Lab.O 旋转台
RSxx.lab.O/R系列压电纳米旋转台
特点：
• 超安静运动，20HZ驱动频率
• 闭环控制·位置传感支持电阻型(R)；(.R);空间传感分辨率(.R)1 mrad
• 最小步伐优于 3 urad
• 可提供多轴堆叠安装转接件
• 控制器兼容旋转台，摇摆台
• 高真空 (HV) 和超高真空支持无磁 (NM) 、(UHV) 选件

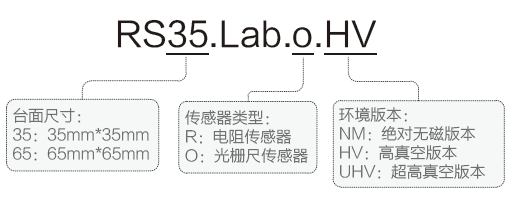

命名规则
RSxx.lab.O/R系列压电纳米旋转台选型表
型号 | RS35.Lab.R/O | RS65.Lab.O |
底面尺寸×高度（mm） | 35×35×15 | 65×65×18 |
主体材质（°） | 默认不锈钢（可选铝合金、纯钛版本） | |
自重 | 90g(.R) | 200g(.O) |
运动行程（°） | 连续运动 | 连续运动 |
最大速度（°/s） | – 15 | -10 |
最小步伐 | 3 urad (0.000172°) | |
重复定位精度 | ||
驱动频率 | Max. 20 kHz （超安静运动） | |
最大负载（kg） | 0.5 | 1 |
自锁力（N*mm） | 10 | 15 |
驱动力矩（N*mm） | 7 | 10 |
旋转盘（mm） | Dia-33.5 | Dia-62 |
位置传感类型 | - 电阻型传感（ .R ） | - 光栅尺传感（.O ） |
位置传感量程 | 300 ° | 360 ° |
位置传感分辨率 | 1 mrad（0.057°） | 0.44urad（25u°, 默认），0.21urad, 0.11urad可选 |

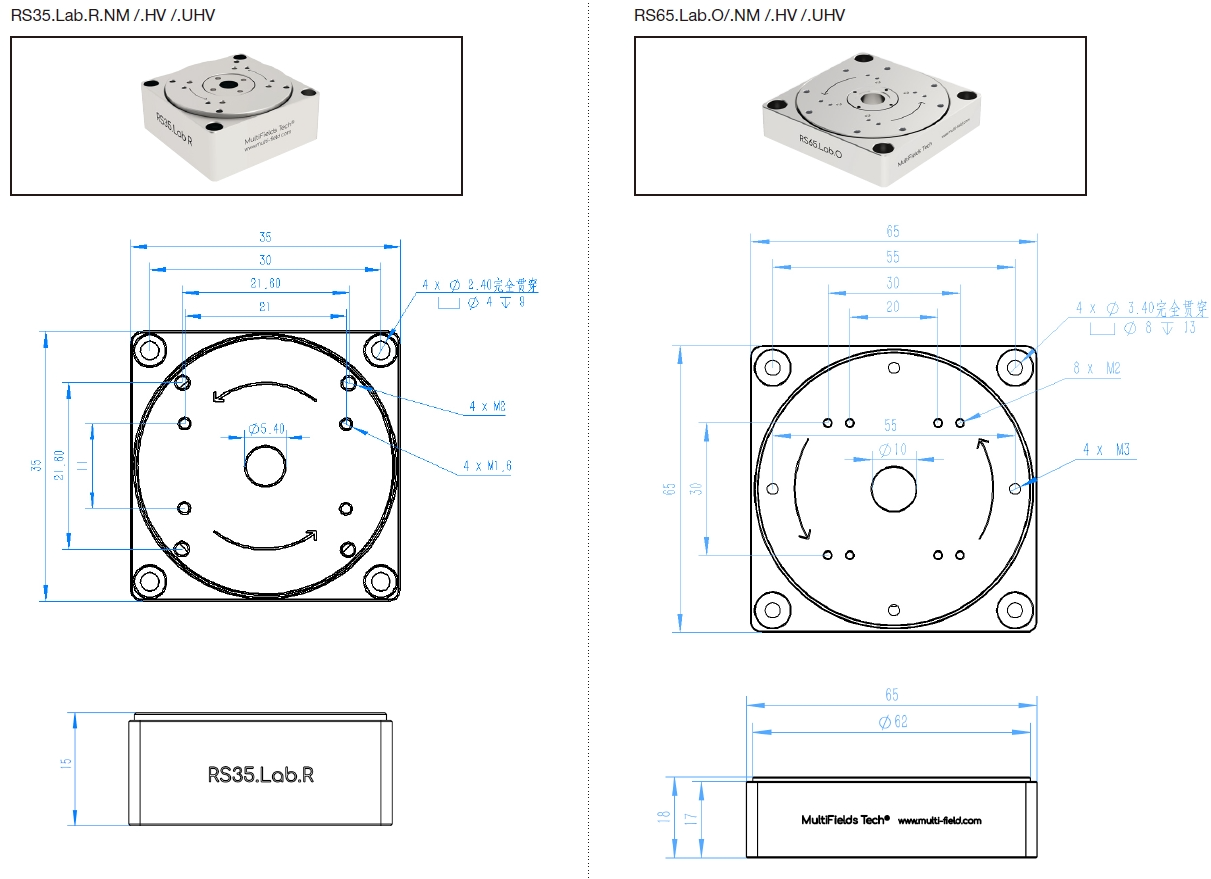

尺寸图
