Oeabt 基座光学 PS25-3 圆楔形棱镜
产品说明
• 主要用于光束偏转，沿光轴旋转楔形棱镜可实现光束圆形扫描输出；
• 楔形棱镜可使正入射棱镜垂直表面的光束偏转0.74°；
• 实现一定角度范围内的任意角度偏转；
• 两片光楔的组合可以用于光斑整形；
• 适用波长：400-780nm；
楔形棱镜是一种带有倾角斜面的光学器件，能够使得光路向较厚的一遍偏折。楔角越大，入射到棱镜后光束偏转角度越大。
| 产品参数 | 参数信息 |
| 光学材料 | 合成石英 |
| 折射率 | 1.458 |
| 厚度公差 | ±0.1mm |
| 角度公差 | < 30 '' |
| 面型精度 | λ/10-λ/2 |
| 表面质量 | 20-10 |
| 通光孔径 | >90% |
| 波长 | 增透膜：400-700mm |
| 楔角α | 1.61° |
| 偏向角δ | 0.74° |
| 型号 | 参数 |
| PS25-3 | 厚度:t1=2.3mm,t2=3mm; | |
| PS25-20 | 厚度:1=19.2mm,t2=19.9mm; | |

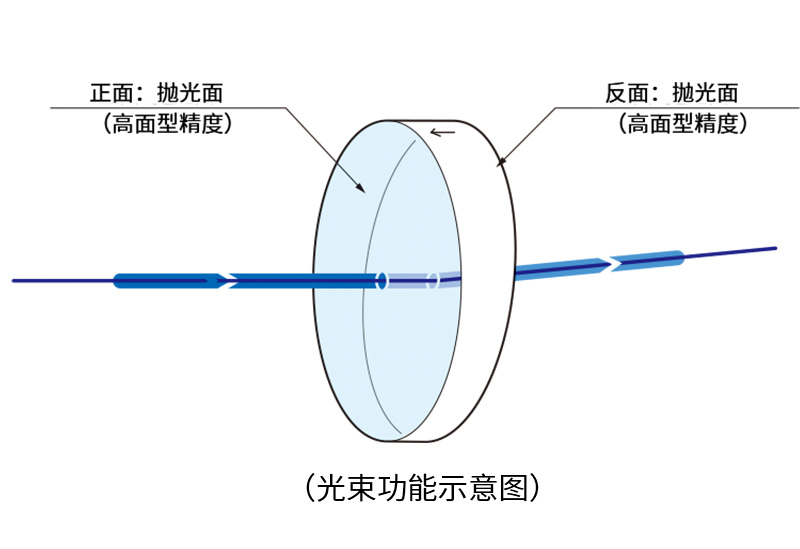

示意图
通用参数
PS系列 圆楔形棱镜
• 主要用于光束偏转，沿光轴旋转楔形棱镜可实现光束圆形扫描输出；
• 楔形棱镜可使正入射棱镜垂直表面的光束偏转0.74°；
• 实现一定角度范围内的任意角度偏转；
• 两片光楔的组合可以用于光斑整形；
• 适用波长：400-700nm；
楔形棱镜（又名楔角棱镜）是一种带有倾角斜面的光学器件，主要在光学领域用于光束控制偏移。只使用一个楔形棱镜可以对入射光路进行一定角度的偏移，两个楔形棱镜组合使用时可以当做变形棱镜使用，主要用于校正激光光束。
