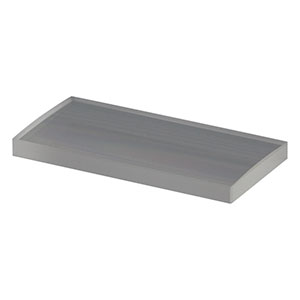

Thorlabs索雷博 LJ1227L2-A 平凸柱面透镜
特性
- 由N-BK7玻璃制成
- 准直并圆形化激光二极管的输出
- 增透膜波长范围：350-700 mm
- 焦距：3.91 mm到1000.00 mm
- 焦距公差：±1%
正柱面透镜是一维放大应用的理想选择。球面透镜对入射光在两个方向上的作用是对称的，而柱面透镜对入射光只有一个方向上的作用。一个典型应用是使用一对柱面透镜实现光束整形。一对正柱面透镜可以用于准直和圆形化激光二极管的输出。另一个可能的应用是用单个柱面透镜将发散的光束聚焦到探测器阵列上。为了使球差最小，当将准直光束会聚成一条线时，应将准直光入射在透镜的曲面上；准直时，应将线光源入射在透镜的平面。
这些N-BK7平凸柱面透镜可选未镀膜版本，或是镀有三种增透膜之一的版本，增透膜可以降低透镜每个表面的光反射。本页面介绍用于350 - 700 nm的A膜透镜。关于-B(650 - 1050 nm)或-C(1050 - 1700 nm)增透膜透镜在其它页面介绍。镀膜信息请查看曲线标签。
关于笼式系统和透镜套管的兼容性，请参看已安装平凸柱面透镜。这些透镜通常更容易集成到标准的光机械系统中。
| Plano-Convex Cylindrical Lens Selection Guide | ||||
|---|---|---|---|---|
| Substrate | N-BK7 | UV Fused Silica | N-BK7 (Round) | UV Fused Silica (Round) |
| AR Coating Range | Uncoated 350 - 700 nm 650 - 1050 nm 1050 - 1700 nm | Uncoated 245 - 400 nm 350 - 700 nm 650 - 1050 nm 1050 - 1700 nm | Uncoated 350 - 700 nm 650 - 1050 nm 1050 - 1700 nm | Uncoated 350 - 700 nm 650 - 1050 nm 1050 - 1700 nm |
| Common Specifications | ||
|---|---|---|
| Substrate Material | N-BK7a | |
| Broadband AR Coatingb | 350 - 700 nm | |
| Avg Reflectance over Coating Range | < 0.5% | |
| Design Wavelength | 587.6 nm | |
| Length Tolerance | +0.0 / -0.1 mm | |
| Height Tolerance | +0.0 / -0.1 mm | |
| Center Thickness Tolerance | ±0.1 mm | |
| Focal Length Tolerance | ±1% | |
| Surface Quality | 60-40 Scratch-Dig | |
| Damage Threshold | 7.5 J/cm2 (532 nm, 10 ns, 10 Hz, Ø0.456 mm) | |
| Centration | For f ≤50 mm: ≤5 arcmin For f >50 mm: ≤3 arcmin | |
| Surface Flatness (Plano Side) | Height | λ/2 |
| Length | λ/2 | |
| Cylindrical Surface Powerc (Convex Side) | Height | 3λ/2 |
| Length | 3λ/2 | |
| Irregularity (Peak to Valley) | Height (Plano, Curved) | λ/4, λ |
| Length (Plano, Curved) | λ/4, λ/cm | |
| Clear Aperture | >90% of Surface Dimensions | |
- 点击链接查看关于基底的详细规格。
- 未镀膜的波长范围：350 nm - 2.0 µm
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
所有柱面透镜都提供未镀膜的版本，而N-BK7柱面透镜可选镀以下宽带增透膜：-A：350-700 nm、-B：650-1050 nm和-C：1050-1700 nm。
这些高性能的多层增透膜在规定波长范围的表面反射降小于0.5%(每面)。每条曲线的中心峰值小于0.25%。这些镀膜对0到30°(0.5NA)之间的入射角(AOI)都具有良好性能。如果光学元件需要用于更大入射角，请考虑针对45°入射角优化的定制薄膜；这种定制膜膜的入射角范围从25到52°。下图给出了该系列的标准增透膜随波长变化的性能。
Click to Enlarge
点击这里获得原始数据
Click to Enlarge
点击这里获得原始数据
蓝色阴影区域表示具有最佳性能的350 - 700 nm指定波长范围。
