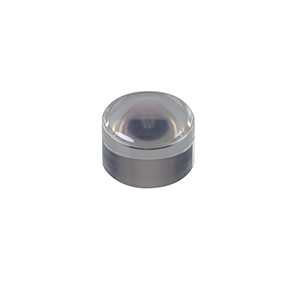

Thorlabs索雷博   354350-C   模压玻璃非球面透镜

特性

• 模压玻璃非球面透镜
• 聚焦或准直光，不会引入球差
• 可选未安装或预安装在刻有型号的非磁303不锈钢外壳版本
• 宽带AR膜，波长范围为1050 - 1620 nm或1050 - 1700 nm

非球面透镜在聚焦或准直光时不会在透射波前中引入球差。对于单色光源，球差往往是限制单个球面透镜在聚焦或者准直时达到衍射极限性能的主要因素。因此，非球面透镜通常是诸多应用中的最佳单品，包括对光纤或激光二极管的输出光进行准直、将光耦合到光纤、空间滤波或将光束成像在探测器上。

本页所有的模压玻璃透镜在其两面都镀有增透膜，用于1050 - 1620 nm或1050 - 1700 nm。增透膜选项见表1.1。

所有这些模压玻璃透镜都可选未安装或预先安装在303无磁不锈钢外壳中的版本，且外壳上刻有方便识别的产品型号。这些已安装版本带有公制螺纹，方便集成到光学装置或者OEM应用中。通过使用非球面透镜转接件，已安装非球面透镜能够直接兼容我们的SM1系列透镜套管。它们与显微物镜转接件延伸套管组合使用时，能够直接替换多元件显微物镜。

本页出售的一些透镜设计用于准直激光二极管。如下表所示，透镜具有兼容的激光窗口厚度。这些透镜的NA、工作距离和波前是根据激光窗口(不包含)来定义的。

如果使用未安装非球面透镜来准直点光源或者激光二极管时，应将曲率半径较大的一面(即更平坦的一面)朝向点光源或者激光二极管。如果使用已安装非球面透镜对光束进行准直时，将外壳上带有外螺纹的一侧朝向光源。

我们使用多种光学玻璃生产模压玻璃非球面透镜，从而达到需要的性能。模压工艺会使得这些玻璃的属性(比如阿贝数)稍微偏离玻璃生产商给出的数据。点击下表中的信息图标  或选择Glass标签可以查看每种透镜的特定材料属性。

Click to Enlarge
Click Here to Download the Raw Data

选择透镜

一般使用非球面透镜将直径为1到5 mm的入射光束耦合到单模光纤中。下面通过一个简单的实例来说明选择正确的透镜需要考虑的主要规格。

实例：
光纤：P1-630A-FC-2
透过透镜前的准直光束：Ø3 mm

查看P1-630A-FC-2, 630 nm, FC/PC单模光纤跳线的规格知其模场直径(MFD)为4.3 μm，该规格需要满足下面方程计算出的衍射极限光斑大小：

这里，f是透镜的焦距，λ是入射光的波长，D是入射在透镜上的准直光的直径。换算求解准直透镜的焦距，得到

Thorlabs提供大量已安装或者未安装非球面透镜以供选择。最接近16 mm的非球面透镜的焦距为15.29 mm(产品型号352260-B或A260-B)。该透镜的通光孔径也大于准直光的直径。因此，这个非球面透镜是符合以上参数要求(即P1-630A-FC-2单模光纤和3 mm准直光束直径)的最佳选择。另外，聚焦光束的光斑应该小于单模光纤的模场直径时，才能获得最佳的耦合。这样，如果没有完全匹配的非球面透镜，可以选择焦距比计算结果更小的非球面透镜。如果非球面透镜的通光孔径足够大，也可以在通过非球面透镜之前对光束进行扩束，这样可以减小聚焦光斑的大小。

非球面透镜设计公式

这些透镜的非球面可使用Y的多项式展开表示，而Y表示到光轴的距离。表面轮廓或矢高(经常简写为sag)由z表示，并通过下式给出：

其中R是曲率半径，k是圆锥常数，而A_n是n阶非球面系数。R的符号取决于透镜表面的曲率中心位于透镜顶点的左边还是右边；正的R说明曲率中心位于顶点的右边，而负的R说明曲率中心位于顶点的左边。比如，双凸透镜左侧表面的曲率半径将被规定为正的，而右侧表面的曲率半径将被规定为负的。

非球面透镜系数

由于透镜表面的旋转对称性，上面的多项式展开中只包含Y的偶次幂。如需查看每个产品的非球面系数，可点击下方表格中的蓝色信息图标()，或点击下面销售的每个透镜旁边的红色文件图标()。

Click to Enlarge
图3.1 参考图纸
