特性
- FC/APC光纤准直器(2.2 mm宽键)，用于单模光纤跳线
- 对准波长从405 nm到4.55 µm(详见表1.3)
- 准直光束直径从0.63 mm到4.05 mm，取决于波长
- 每个准直器都在工厂对准
- 简化光纤耦合探测系统
- 无磁不锈钢外壳
- 兼容窄键和宽键FC/APC插头
- 可定制波长等选项，详情联系技术支持
这些光纤准直器经过预对准，用于准直FC/APC接头光纤的输出光，并提供衍射极限性能。这些光纤准直器没有运动部件，结构紧凑，方便集成到已有的装置中。因为非球面透镜有色差，其有效焦距(EFL)与波长有关。设计波长是指与理想光束发散角对应的波长(更多信息，请看发散角曲线和计算标签)。某些重要设计波长的准直器可选不同准直光束直径的版本。请点击表1.3中的链接选择波长，跳转到相应页面了解详情。
非球面透镜经过出厂对准，在与特定单模光纤跳线连接时能够准直设计波长。此外，非球面透镜镀两面都镀有增透膜，最大限度地减少表面反射(请查看增透膜曲线标签)。对于某些应用，准直器也能用于增透膜波长范围内的其它波长。请参考每种准直器的理论发散角曲线确定是否适合您的应用。这些准直器的工作温度范围从-40°C到93°C。请注意，这些准直器不能在真空中使用。如需定制对准波长、工作温度或真空兼容性请联系技术支持。
我们建议将准直器搭配我们的单模光纤跳线一起使用。为了提高性能，我们建议使用镀增透膜的单模光纤跳线。这些光纤跳线的端面镀有增透膜，能在光纤和自由空间界面上增加透过率并且改善回波损耗。请注意只有和单模光纤一起使用时才能保证性能规格。
为了安装这些光纤准直器，我们推荐使用我们的准直器安装转接件，包括可调俯仰和偏转的可调准直器安装转接件。除了Ø1/2英寸和Ø1英寸无螺纹的版本之外，还可以选择具有SM05(0.535"-40)、RMS(0.800"-36)或SM1(1.035"-40)外螺纹的版本。带M12x0.5外螺纹的准直器可以直接安装在我们的CP1M12(/M)笼板中，从而集成在我们的30 mm笼式系统中。
中红外准直器
对于对准波长为3.45 µm和4.55 µm的准直器，我们推荐使用斜角端面抛光的氟化物光纤跳线；这些准直器包含具有严格公差的陶瓷套管，在插入过程中保护氟化物光纤末端，并改善指向稳定性。虽然这些准直器在特定波长对准，但是它们在宽波长范围内发散角较小，因此也可用于准直增透膜范围内的其它波长。请参考每种准直器的理论发散角曲线确定是否适合您的应用。
替代选项
我们也提供一系列可调FiberPort准直器，适合宽范围波长使用。这些是紧凑可调的光纤耦合器。关于其它准直和耦合选项，请参考准直器选择指南标签，或者联系技术支持。
| Table 1.3 Quick Links to Stocked Wavelengthsa | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 405 nm | 532 nm | 543 nm | 633 nm | 780 nm | 850 nm | 980 nm | 1064 nm | 1310 nm | 1550 nm | 2 µm | 3.45 µm | 4.55 µm |
- 这些准直器可以根据要求进行定制对准，以在其他波长下工作；咨询请联系技术支持。
| Coating Information | |||||||
|---|---|---|---|---|---|---|---|
| Coating Designation | 405 | Aa | Ba | 1064 | Ca | D | E |
| Coating Range | 395 - 415 nm | 350 - 700 nm or 400 - 600 nm | 600 - 1050 nm or 650 - 1050 nm | 1050 - 1075 nm | 1050 - 1620 nm or 1050 - 1700 nm | 1.8 - 3.0 µm | 3 - 5 µm |
| Reflectance | < 0.25% @ 405 nm | Ravg < 0.5% within Coating Range | Ravg < 0.5% within Coating Range | < 0.25% @ 1064 nm | Ravg < 0.5% within Coating Range | Ravg < 1.0% within Coating Range | Ravg < 1.0% within Coating Range |
- 请在下面的规格表中查看特定准直器的镀膜范围。
Click to Enlarge
Click to Enlarge

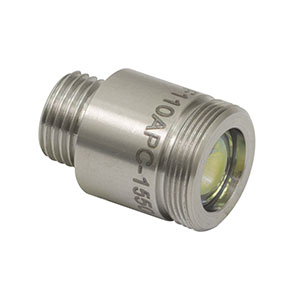

Click to Enlarge1550 nm，FC/APC光纤准直器
| Item # | Alignment Wavelengtha | Lens AR Coating | Waist Diameterb | Waist Distancec | Full-Angle Divergence | Theoretical Divergence | NA | Focal Lengthd | Housing Outer Diameter | External Threading |
|---|---|---|---|---|---|---|---|---|---|---|
| F230APC-1550 | 1550 nm | 1050 - 1620 nm Ravg < 0.5% | 0.87 mm | 4.21 mm | 0.129 +0.01 / -0.00°e |  Raw Data | 0.54 | 4.61 mm | 11 mmg | M11 x 0.5 |

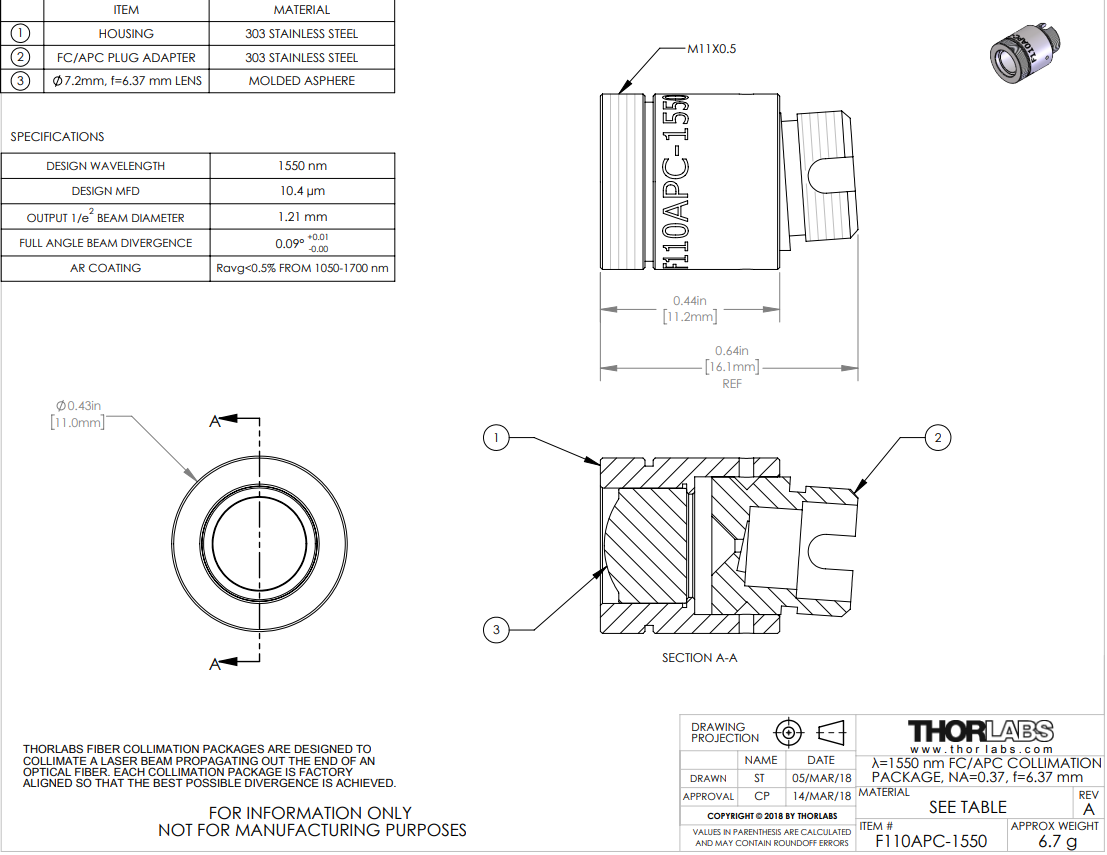

| F110APC-1550 | 1550 nm | 1050 - 1700 nm Ravg < 0.5% | 1.21 mm | 6.13 mm | 0.09 +0.01 / -0.00°f |  Raw Data | 0.37 | 6.37 mm | 11 mmg | M11 x 0.5 |
| F240APC-1550 | 1550 nm | 1050 - 1620 nm Ravg < 0.5% | 1.6 mm | 7.26 mm | 0.073°f |  Raw Data | 0.49 | 8.18 mm | 12 mmh | M12 x 0.5 |
| F220APC-1550 | 1550 nm | 1050 - 1620 nm Ravg < 0.5% | 2.15 mm | 11.15 mm | 0.053 +0.01 / -0.00°e |  Raw Data | 0.24 | 11.32 mm | 11 mmg | M11 x 0.5 |
| F260APC-1550 | 1550 nm | 1050 - 1620 nmRavg < 0.5% | 3.0 mm | 15.44 mm | 0.038°f |  Raw Data | 0.16 | 15.58 mm | 11 mmg | M11 x 0.5 |
| F280APC-1550 | 1550 nm | 1050 - 1620 nm Ravg < 0.5% | 3.6 mm | 18.07 mm | 0.032°f |  Raw Data | 0.15 | 18.75 mm | 11 mmg | M11 x 0.5 |
- 为了获得最佳准直效果，应在对准波长下使用这些封装组件。对于某些应用，它们也可用于增透膜范围内的其他波长。联系技术支持可获取其他波长下对准的封装。
- 距离透镜一倍焦距处的1/e2直径理论值；使用SMF-28-J9光纤在对准波长处计算
- 从准直器外壳的正面起测量
- 在对准波长处计算
- 1/e2发散全角测量值；使用SMF-28-J9光纤在对准波长处计算
- 1/e2发散全角理论值；使用SMF-28-J9光纤在对准波长处计算
- 这些准直器兼容AD11BA、AD1109F、RMS11P、AD11F、AD11NT、KAD11F和KAD11NT安装转接件。
- 这些准直器兼容AD12BA、AD12F、AD12NT、KAD12F和KAD12NT安装转接件。
