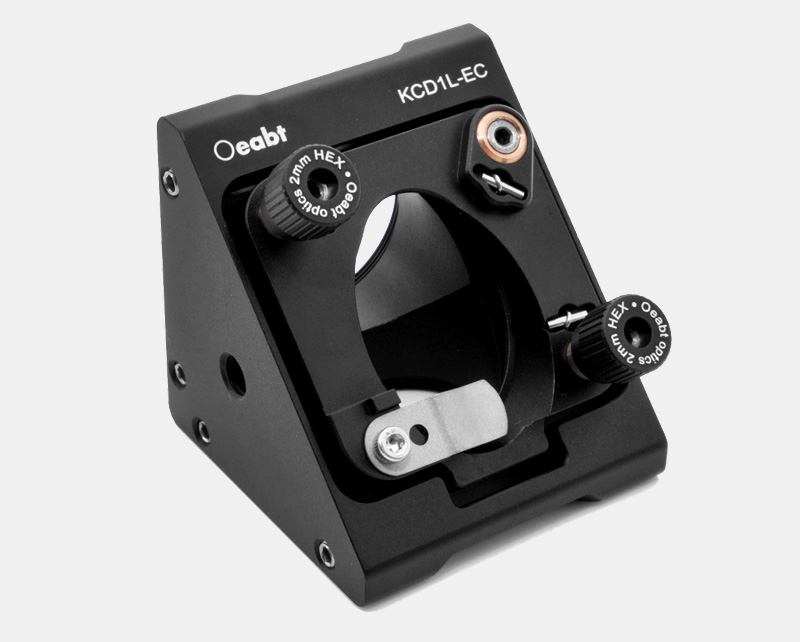

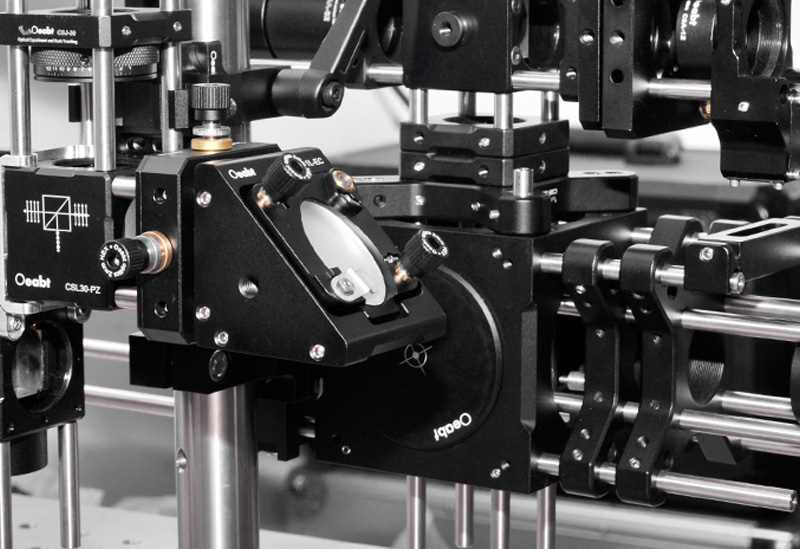

Oeabt 基座光学 KCD1L-EC 30mm笼式直角调整架
产品说明
• 相对于光轴以45°角安装1英寸椭圆形光学元件；
• 8个Ø6mm平滑孔，用于安装PCM-S系列笼杆；
• 提供±4º的俯仰和偏转调节；
• 使用全部三个调节器可实现Z轴平移：±3mm；
• 兼容30mm笼式系统；
• 侧面的M4/M6螺纹孔可安装Ø12mm或Ø1英寸接杆；
• 相较于安装圆形镜片的直角安装架，可提供透射光的通光孔径更大；
直角调整架为固定在安装板中的Ø1英寸（短轴为25.4mm）)的椭圆形光学元件提供俯仰和偏转调节。相对于光轴以45°角安装椭圆形光学元件。
| 品名 | 笼式直角调整架 |
| 型号 | KCD1L-EC |
| 规格 | 48.3*48.3*48.6mm |
| 端口孔径 | SM1螺纹端口 |
| 调节范围 | 仰俯倾斜±4° |
| 通孔间距 | ∅6.02mm，30mm*30mm |
| 重量 | 131.4g |
| 材质 | 7075铝合金 |

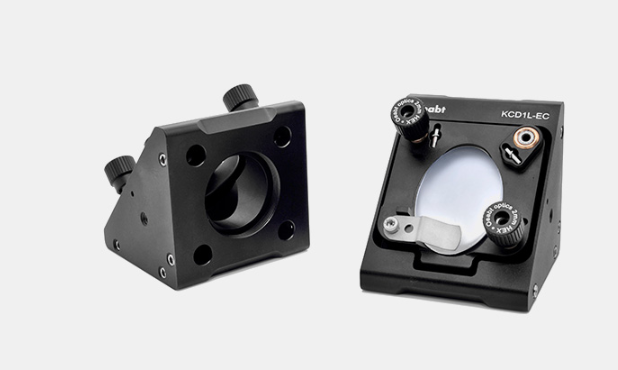

示意图
通用参数
KCD1L-EC 30mm笼式直角调整架
• 相对于光轴以45°角安装1英寸椭圆形光学元件；
• 8个Ø6mm平滑孔，用于安装PCM-S系列笼杆；
• 提供±4º的俯仰和偏转调节；
• 使用全部三个调节器可实现Z轴平移：±3mm；
• 兼容30mm笼式系统和SM1(1.035"-40)螺纹；
• 侧面的M4/M6螺纹孔可安装Ø12mm或Ø1英寸接杆；
• 相较于安装圆形镜片的直角安装架，可提供透射光的通光孔径更大；
KCD1L系列用于安装Ø1英寸圆形、椭圆形光学元件，因安装板与标准水平位置呈45°角，这个孔带有间隙切口，对于任何透射光都能提供最大的通光孔径，并且为操作已安装的光学元件提供空间。而椭圆形跟圆形通光孔径的区别，安装椭圆形光学元件的安装架形成的通光孔径更大，而Ø1英寸圆形镜片只能形成一半左右的通光孔径。
