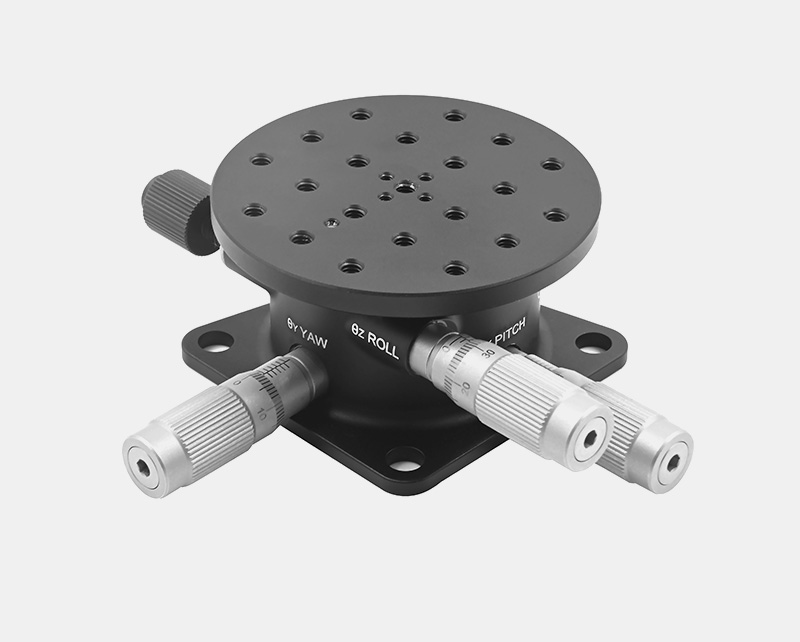

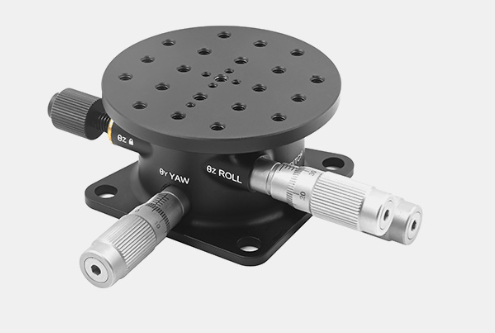

Oeabt 基座光学 TAP-TR 倾斜旋转位移台

Oeabt    基座光学    TAP-TR    倾斜旋转位移台

产品说明

• 测微头控制仰俯、倾斜和旋转；

• 调节范围：仰俯倾斜±4.1°，旋转±9.5°；

• 台面高度：37.5mm；

• 手拧旋钮可限位、临时锁定θXYZ轴；

• 台面M4螺孔阵列，间距12.5mm；

TAP-TR倾斜旋转位移台可实现±4.1°的俯仰、倾斜调节以及±9.5°的旋转调节。配置SM13测微头控制俯仰、倾斜和旋转，分度值为10µm。转动一圈测微头可实现1.85°（分辨率0.037°）的仰俯倾斜调节和1.7°/转（分辨率0.034°）的旋转调节。

示意图通用参数

TAP-TR 倾斜旋转位移台

• 测微头控制仰俯、倾斜和旋转；

• 调节范围：仰俯倾斜±4.1°，旋转±9.5°；

• 台面高度：37.5mm；

• 手拧旋钮可限位、临时锁定θXYZ轴；

• 台面M4螺孔阵列，间距12.5mm；

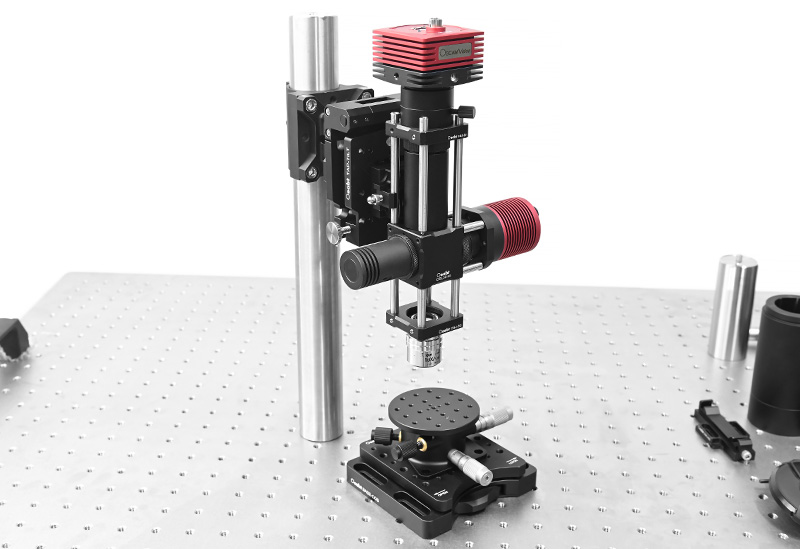

TAP-TR倾斜旋转位移台可实现±4.1°的俯仰、倾斜调节以及±9.5°的旋转调节。便于将光学器件和相应的夹具与平面对准，并能在该平面内进行旋转。
